2019年06月30日15:56

カテゴリ: 修理・整備、メンテ; レストア機械加工再メッキ再生ボーリング

Aprilia RS250 フロントフォークオーバーホール再メッキ

アプリリア・RS250、フロントフォークオーバーホールです。

お待たせしました、完成です！！　再メッキのインナーチューブも美しく、動きもしなやかです。

⇒　

　
分解完了！！　

　
※今回、フォークASSYにてご持参いただきました。なおインナーチューブは再メッキのご予定とのこと。

　
洗浄

インナーチューブ再メッキへ

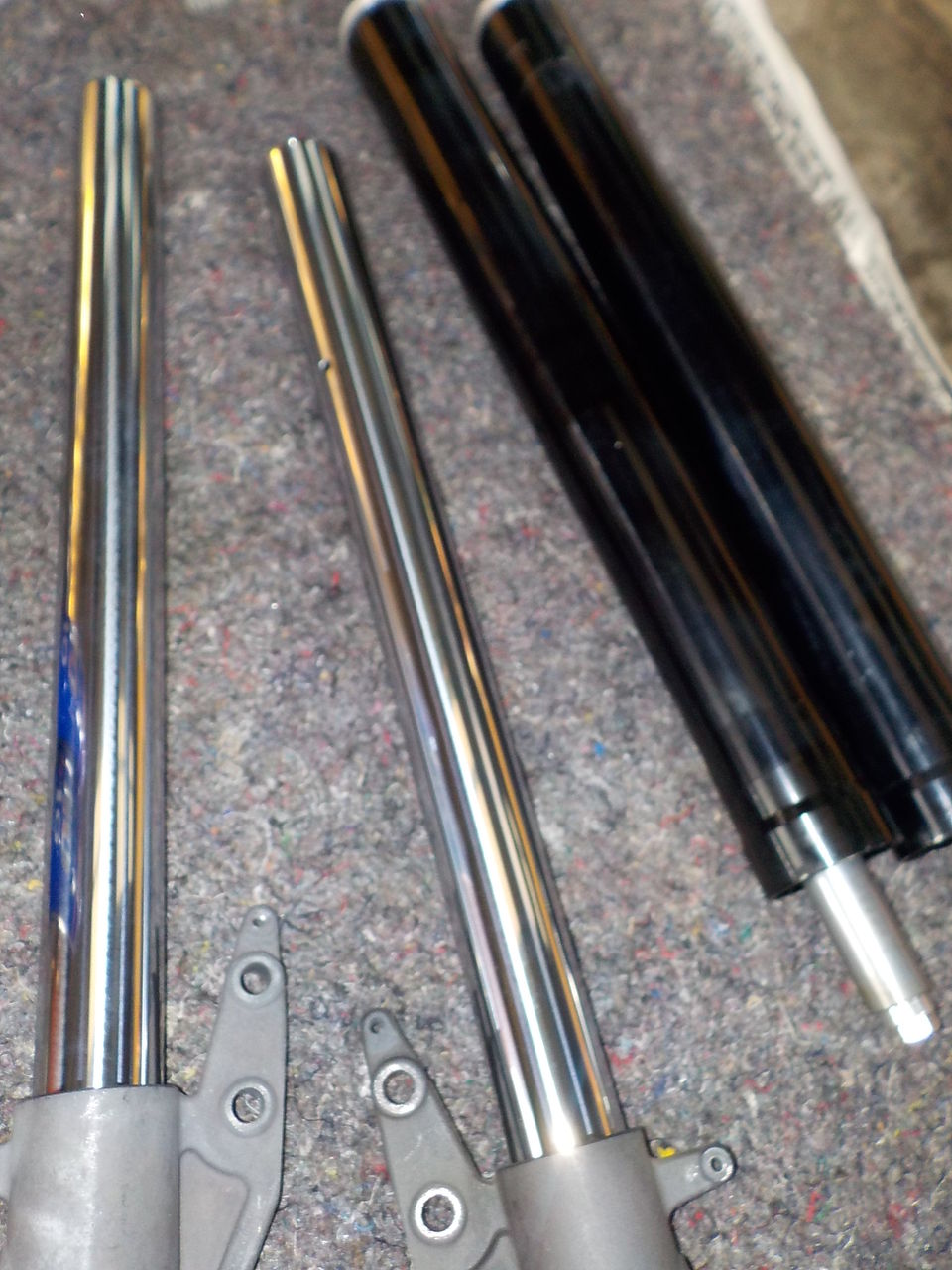

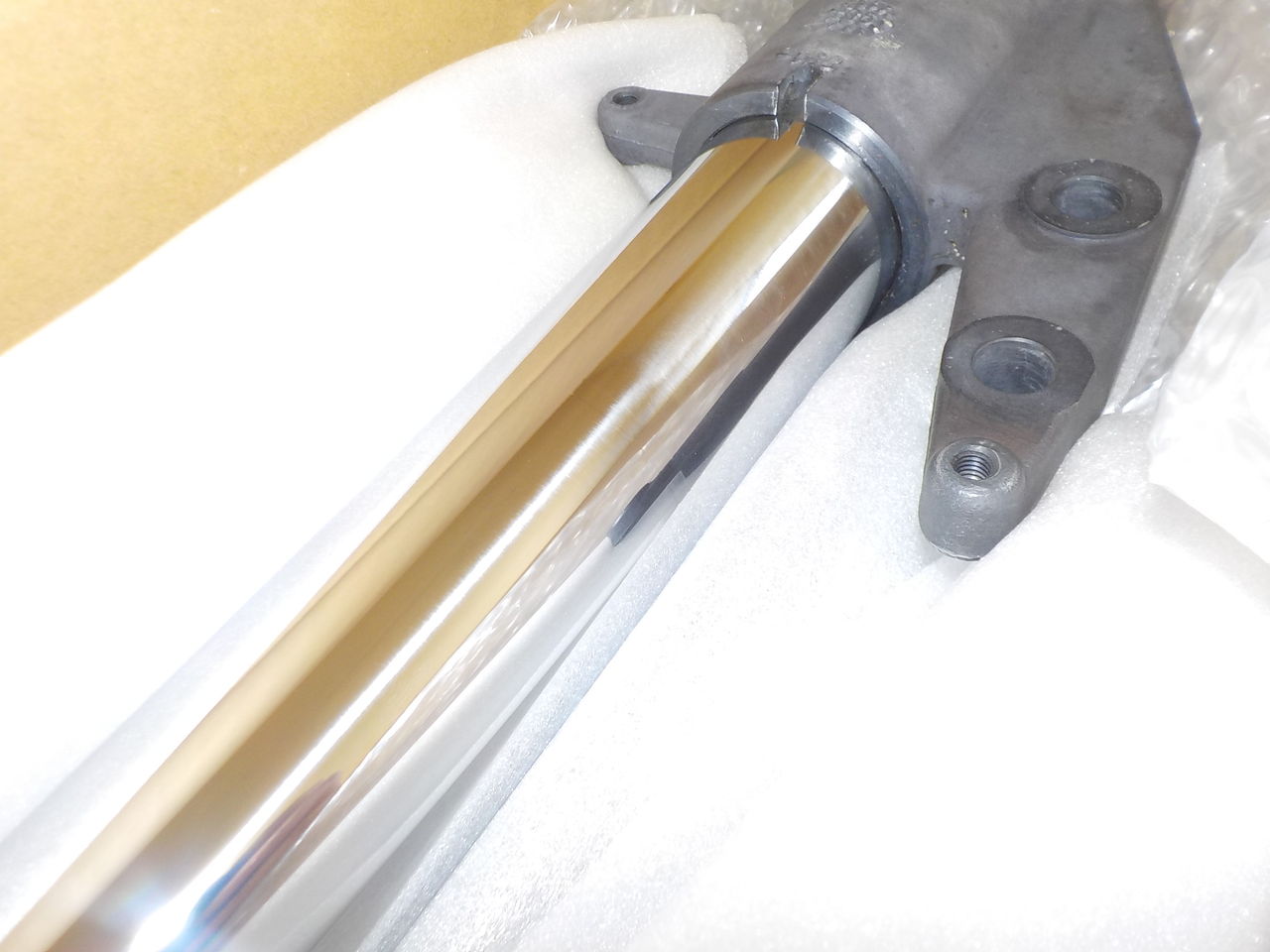

インナーチューブ再メッキ完了
＆

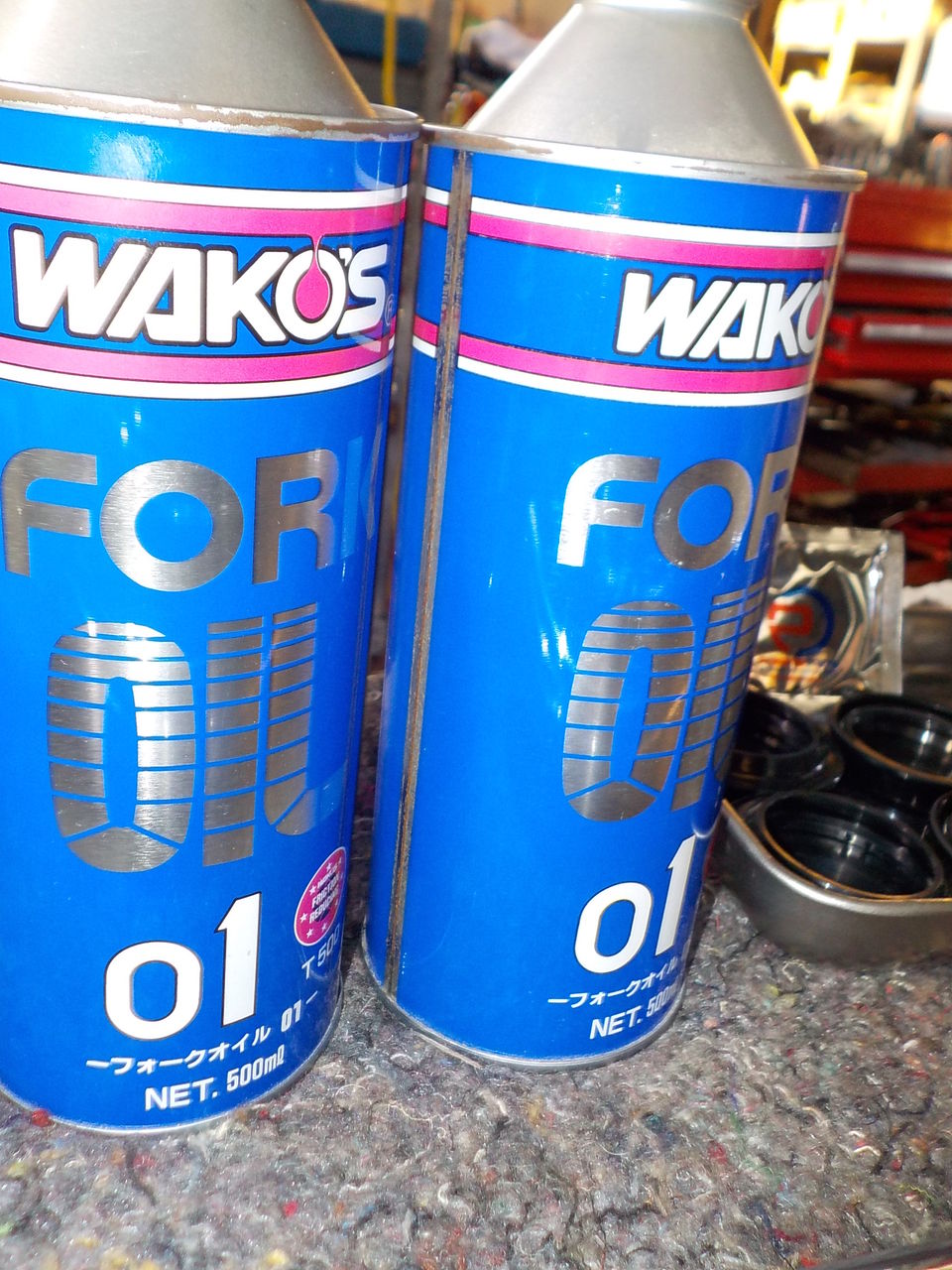

フォークシール持参していただきました
　

フォークシールクリップ、一度入れたら最期のイタリアクリップからメンテで交換できる日本製に変更します！！

アウター側ブッシュ内径よりインナーチューブの方が2/100mm程大きく、これでは圧入になってしまい
　動きませんので精度調整を行います・・・　ブッシュ、アウター等の純正部品にも公差があり各部の研磨、調整が必要です。　インナーチューブは再メッキの膜厚の研磨調整、アウター側はブッシュにて調整します・・

ブッシュは日本製（ダイドー製)の物を調達できました。　

こちらをベースに調整します・・

インナーチューブ側の研磨が仕上がってきました！！

　あとはブッシュ側の調整をして組み上げていきます・・・

ダストシールのサイズも合いません。　あらゆる部品の精度の悪さ、個体差があり過ぎです。　
　なんとか調整しながら進めて行きます・・・・

　
お待たせしました、完成です！！　再メッキのインナーチューブも美しく、動きもしなやかです。

タグ：: #Aprilia; #RS250; #フロントフォーク; #オーバーホール; #再メッキ

mixiチェック

mccraft

2019年06月30日12:52

カテゴリ: 4mini; エンジンO/H～125cc

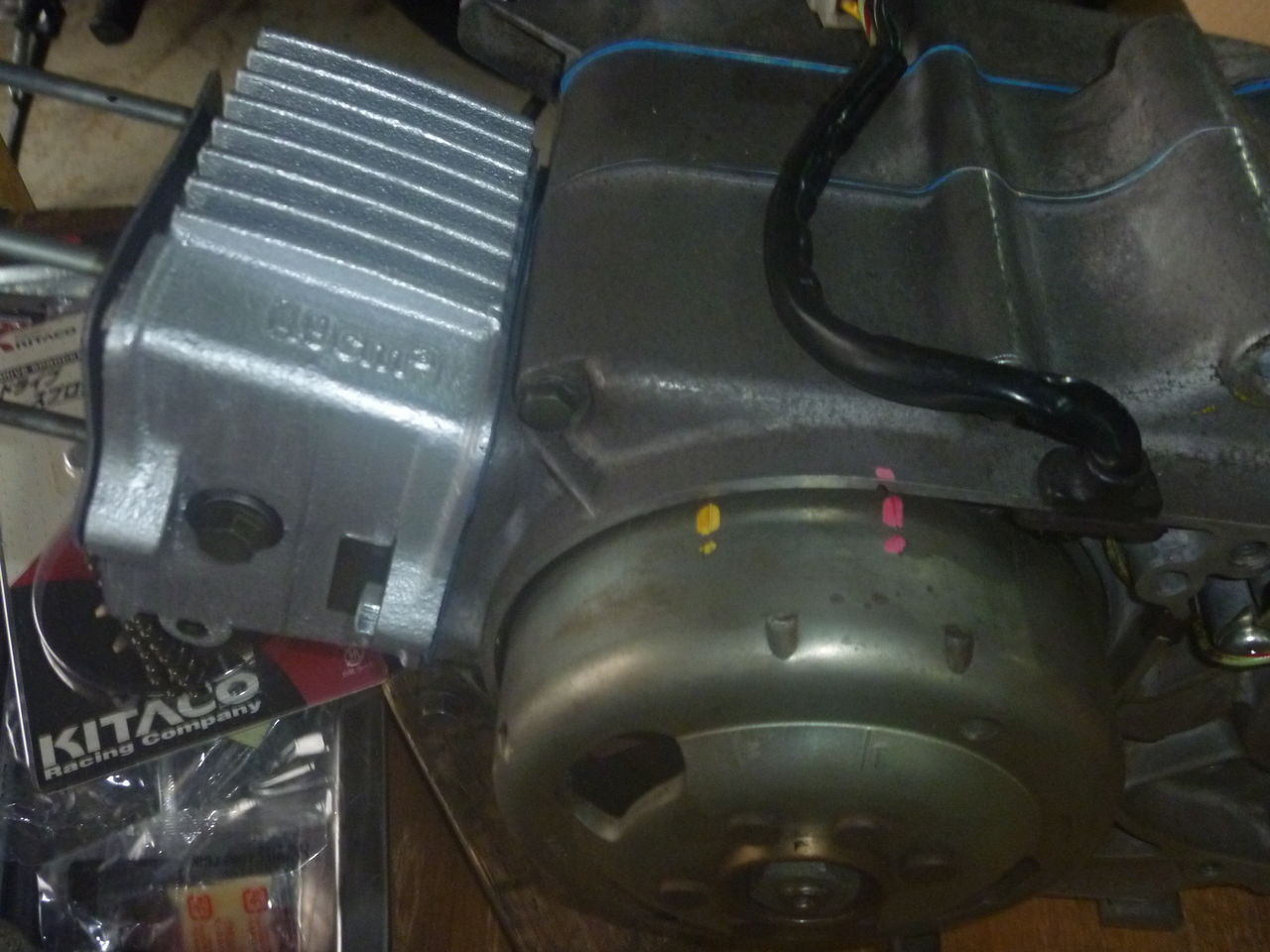

Monkey Z50J エンジンオーバーホール HONDA 4速　マニュアル

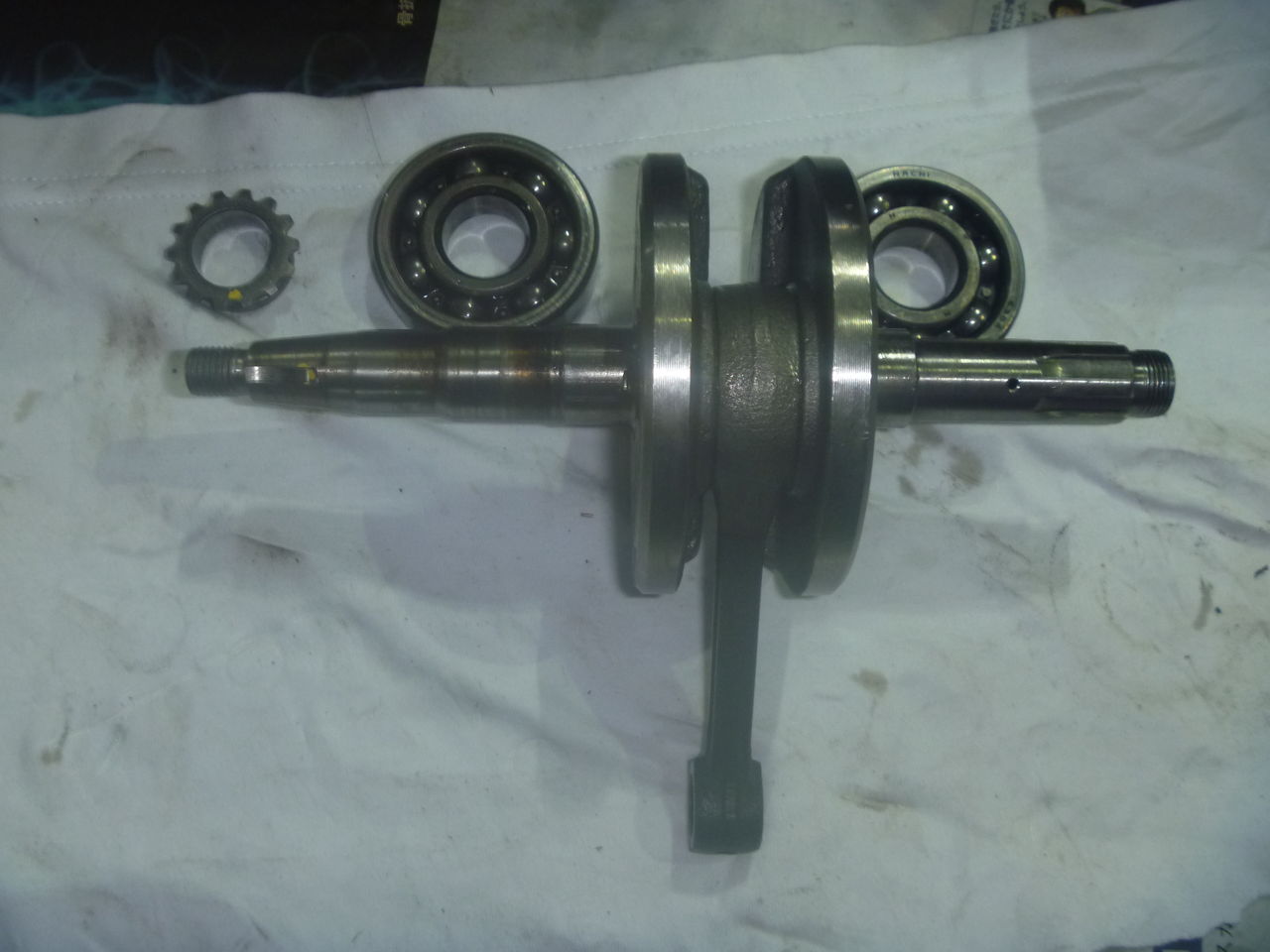

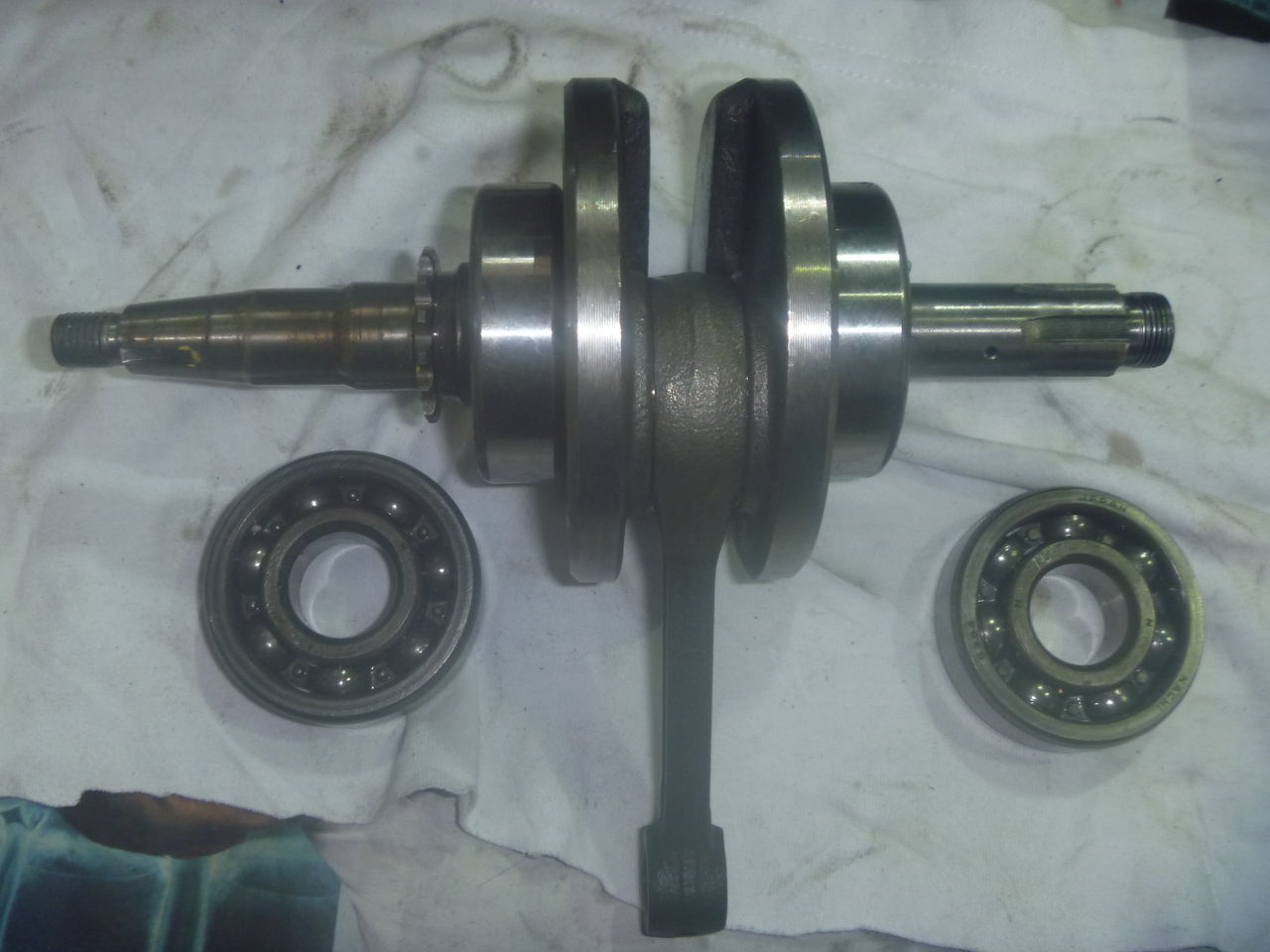

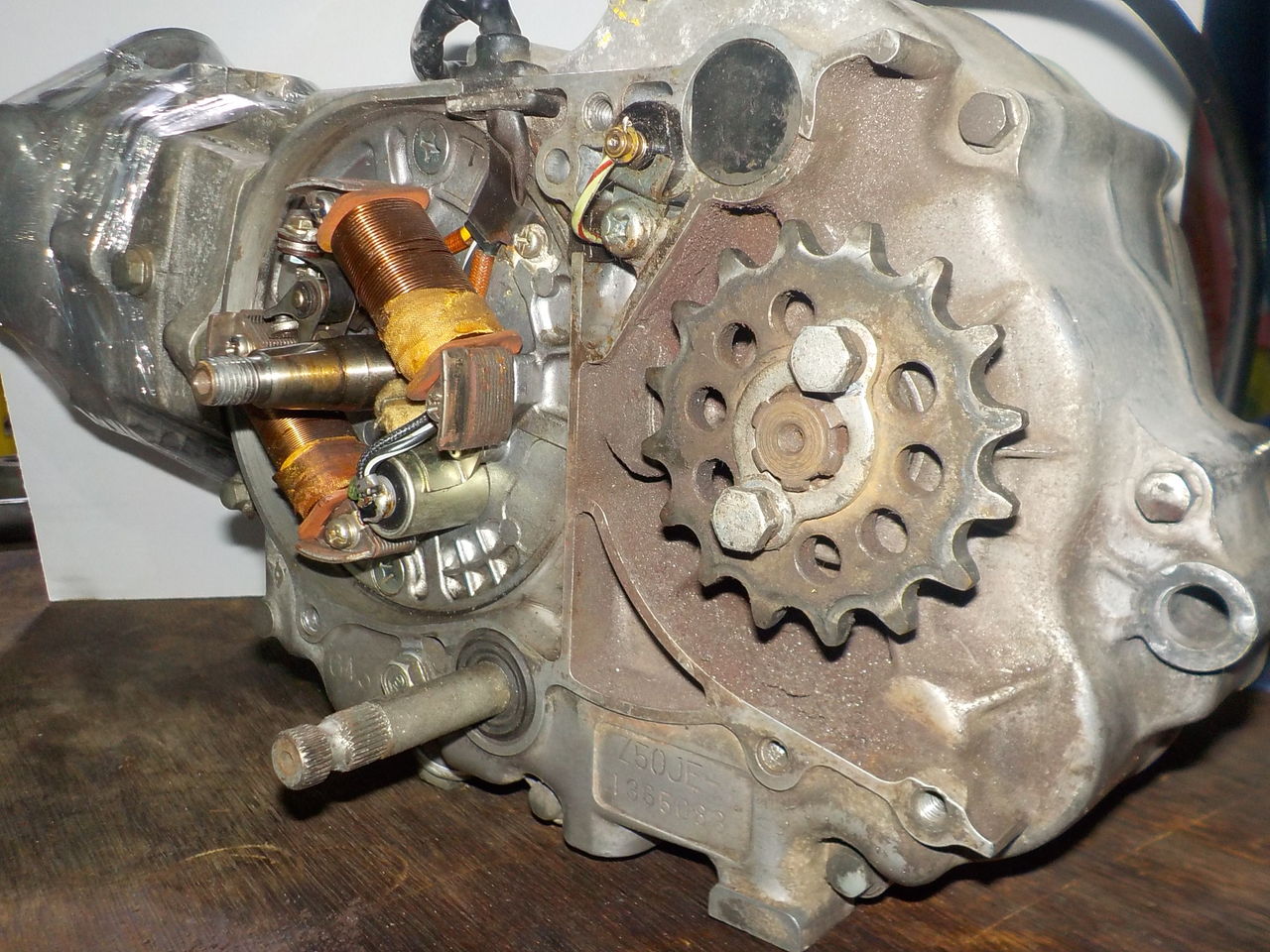

Monkey Z50J エンジン　オーバーホールです。

バルブ、カーボン除去、フェーシング研磨・・

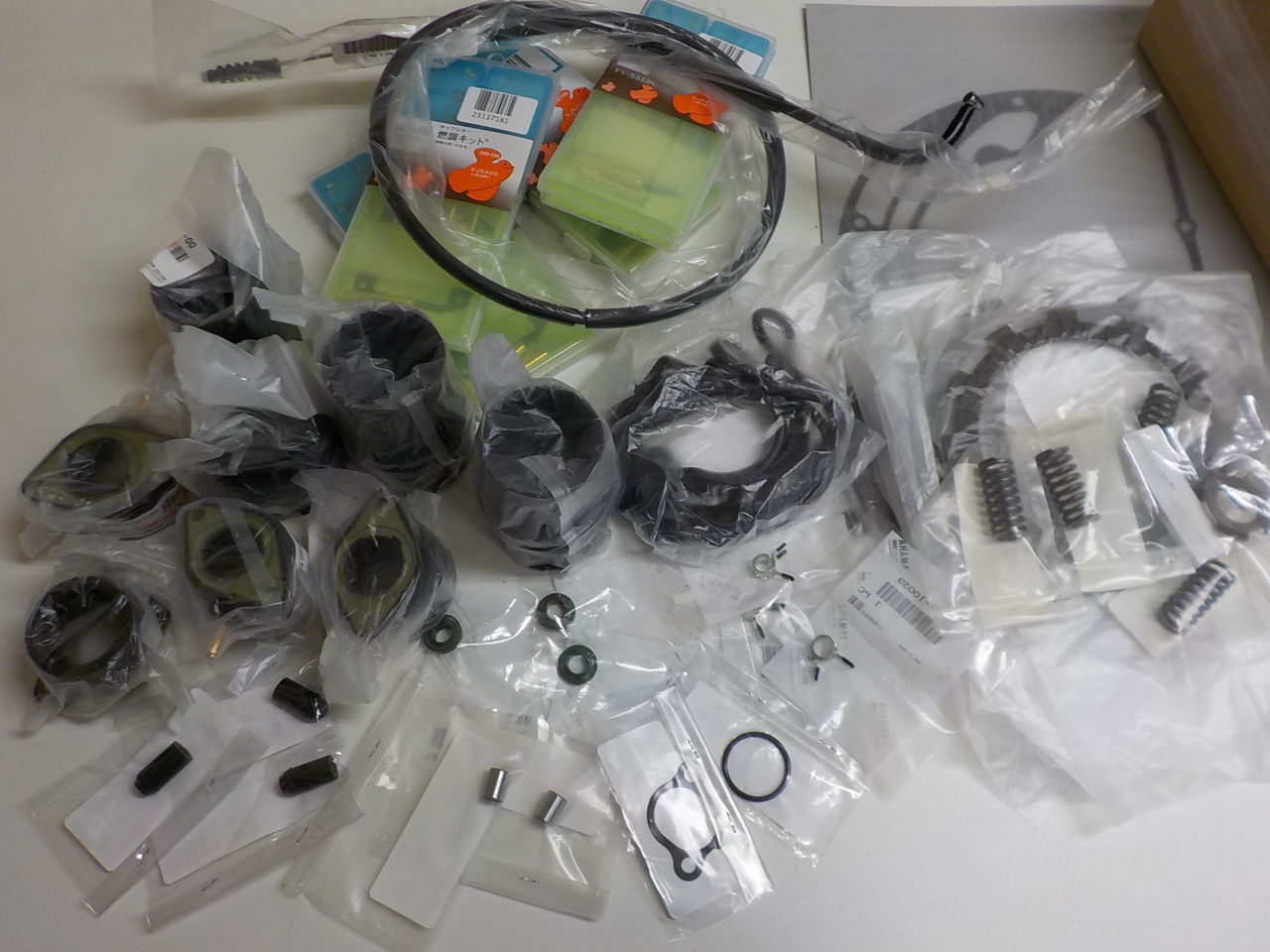

欠品していましたバルブスプリングしたのシム、それと強化クラッチも入荷しましたのでいよいよ組み付けできます。

　
作業は↓こちらから・・・

洗浄　

　

舐めネジ

　

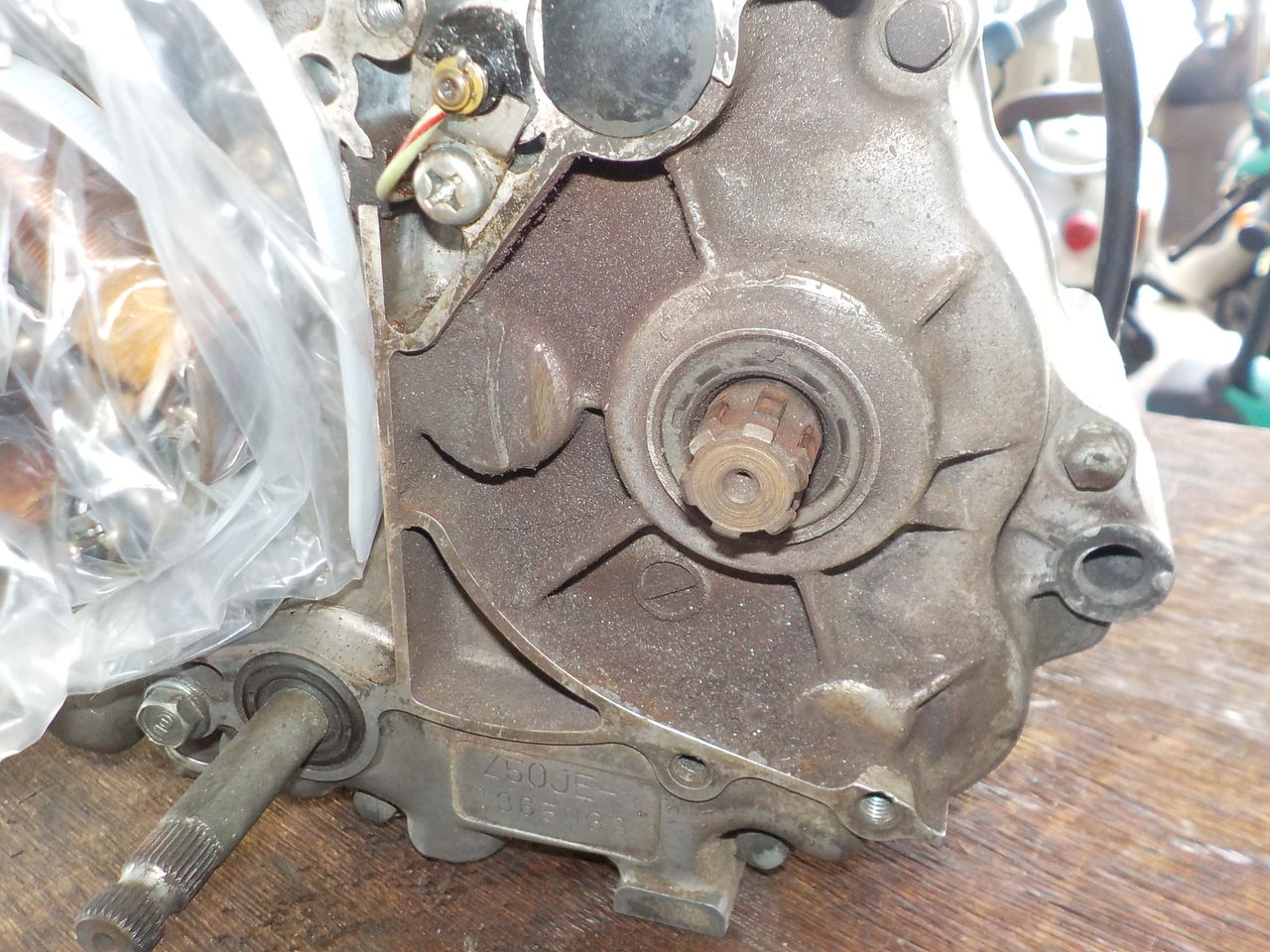

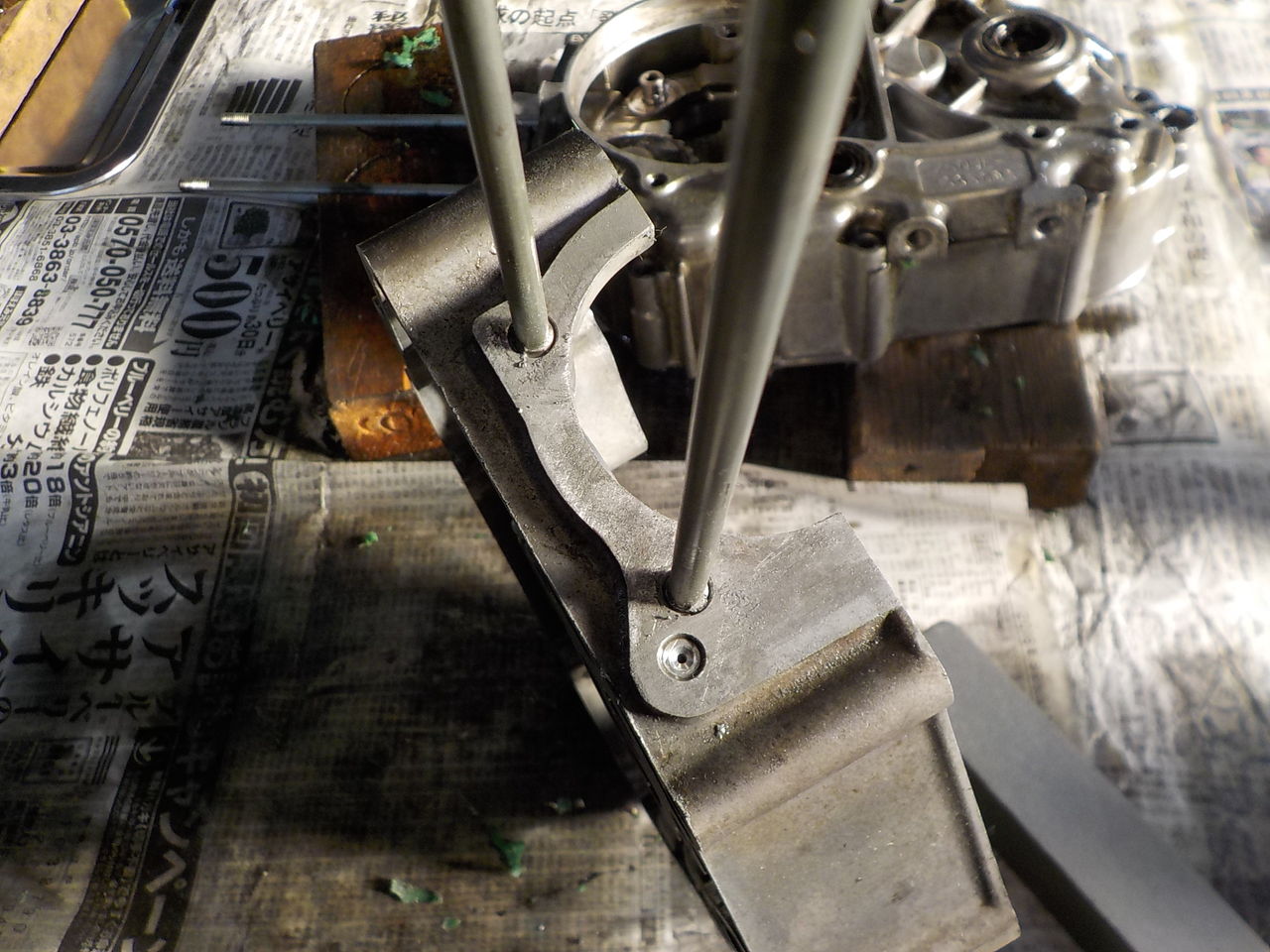

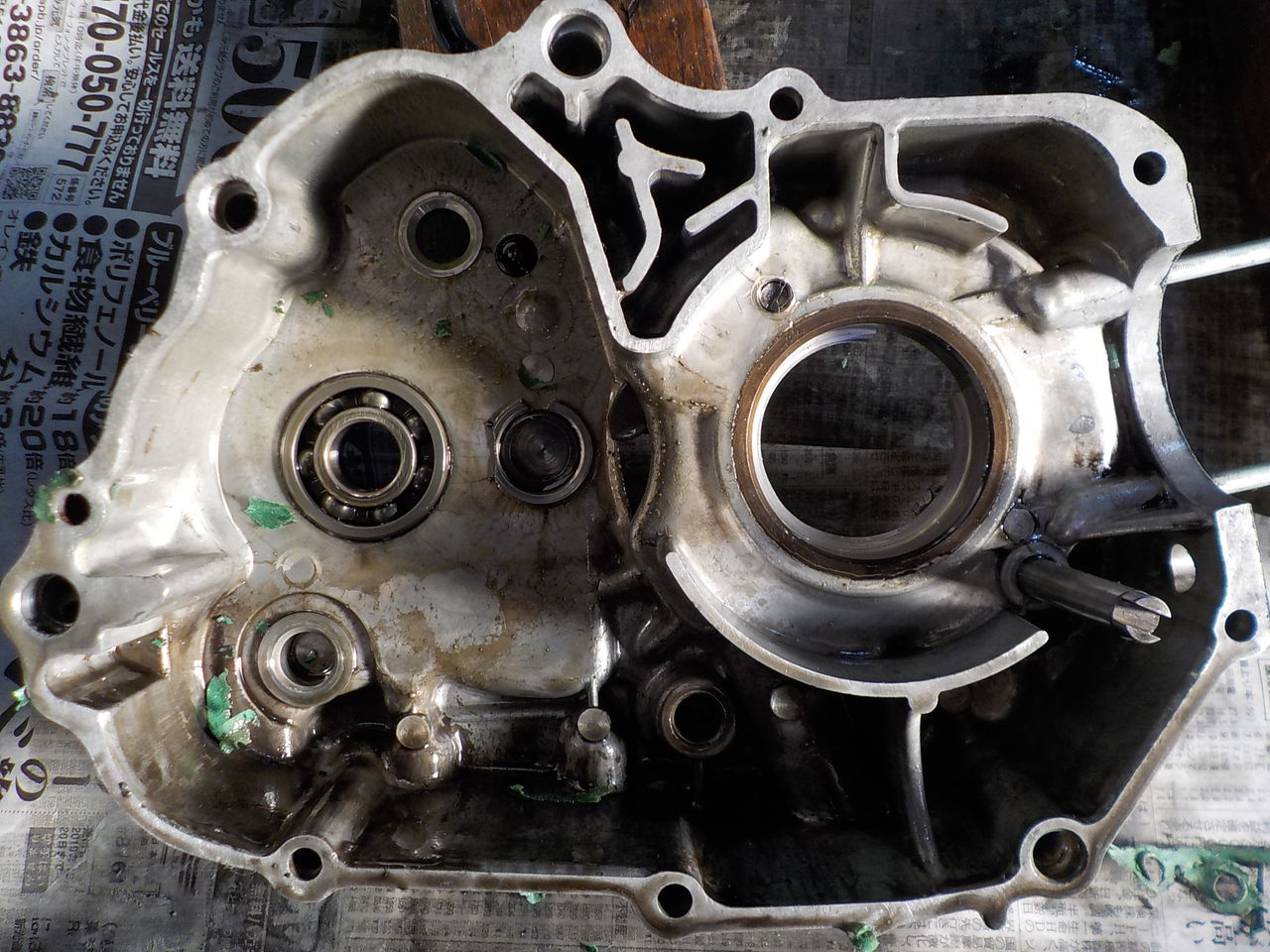

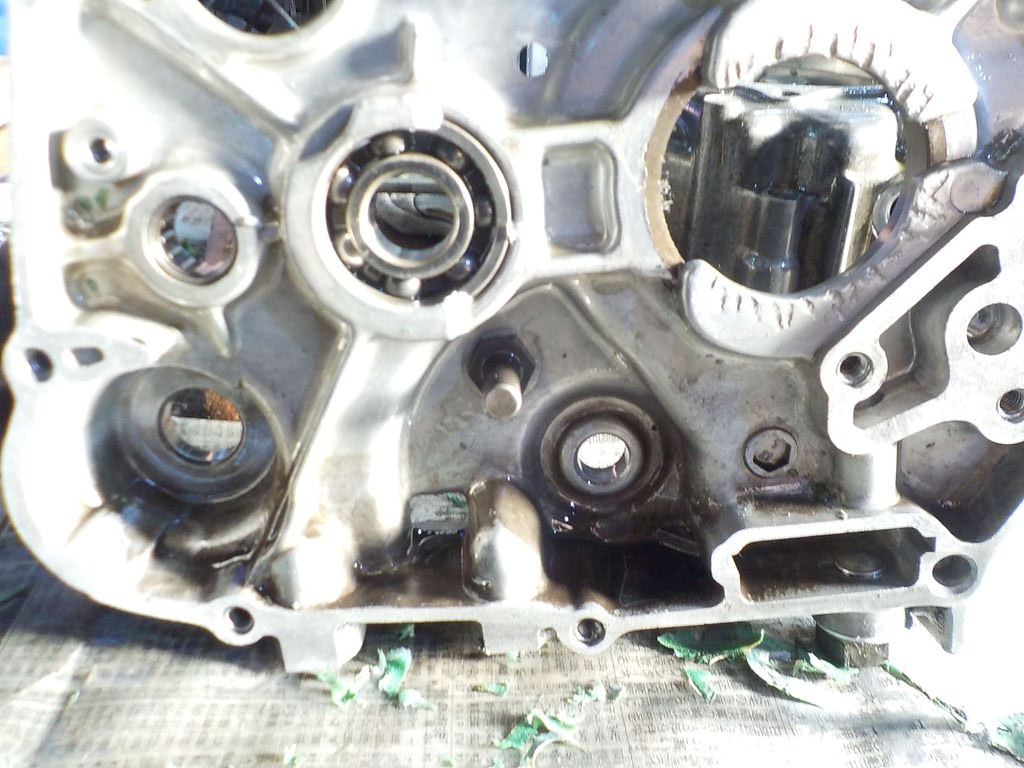

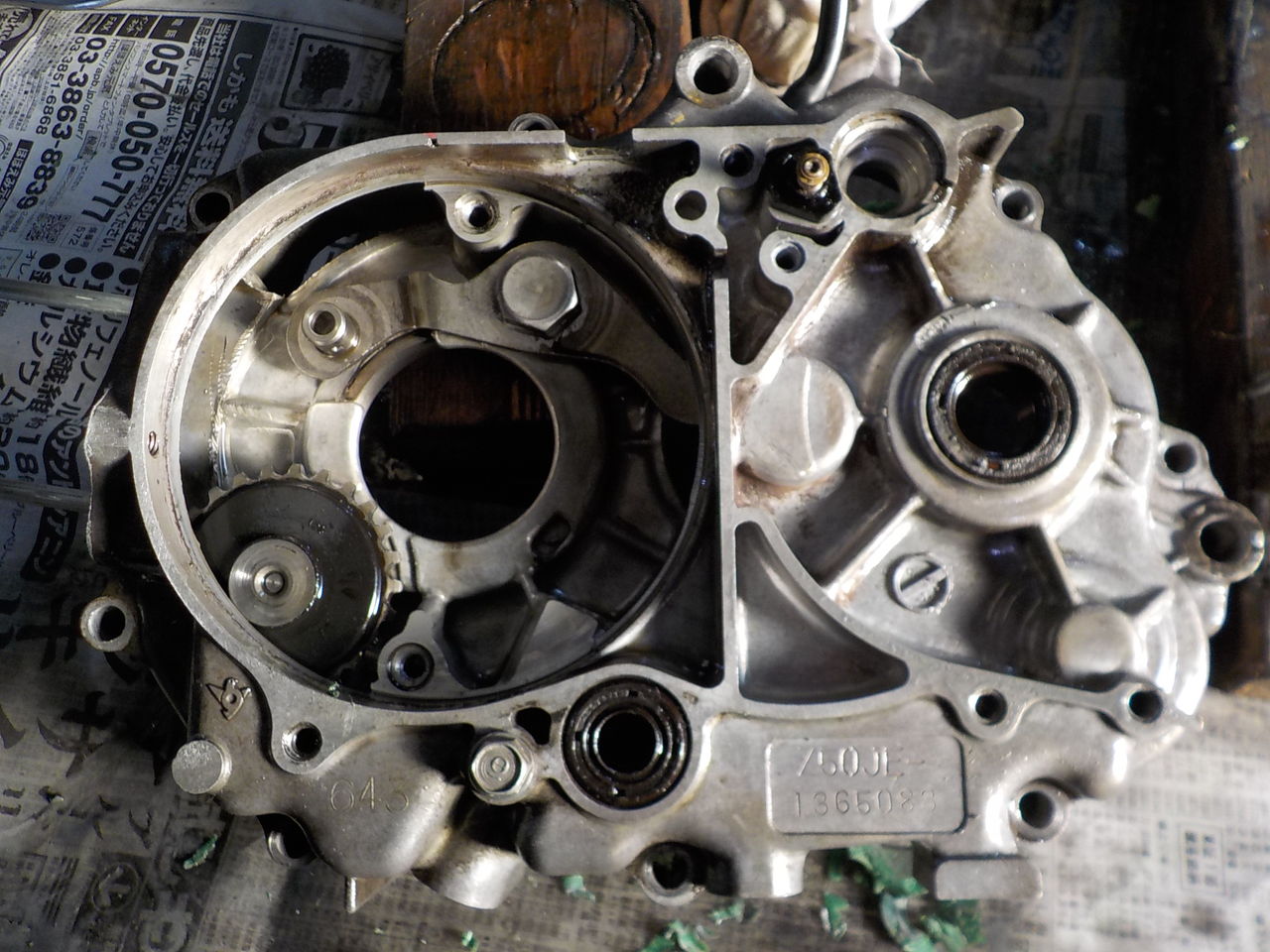

ケース

　

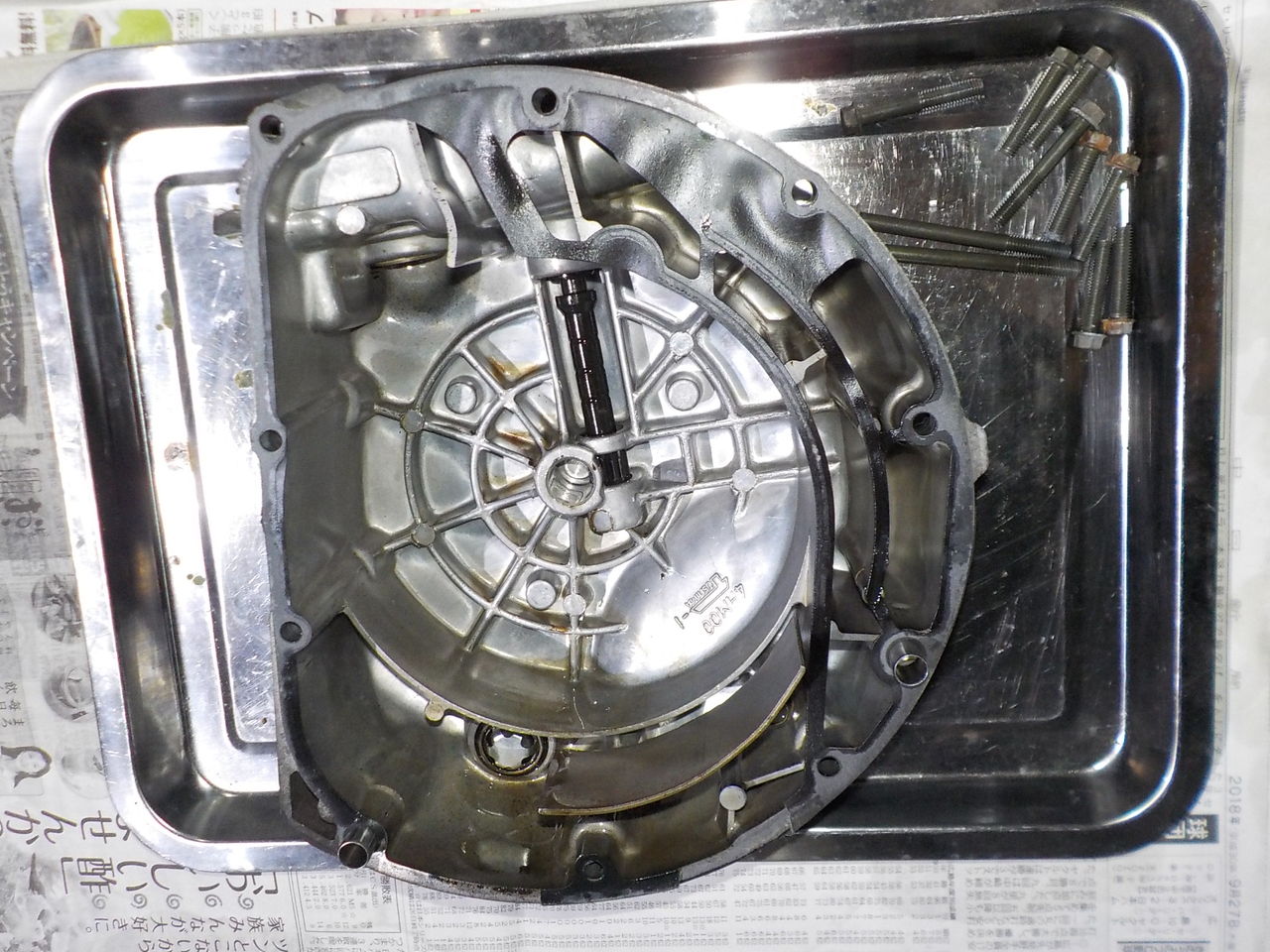

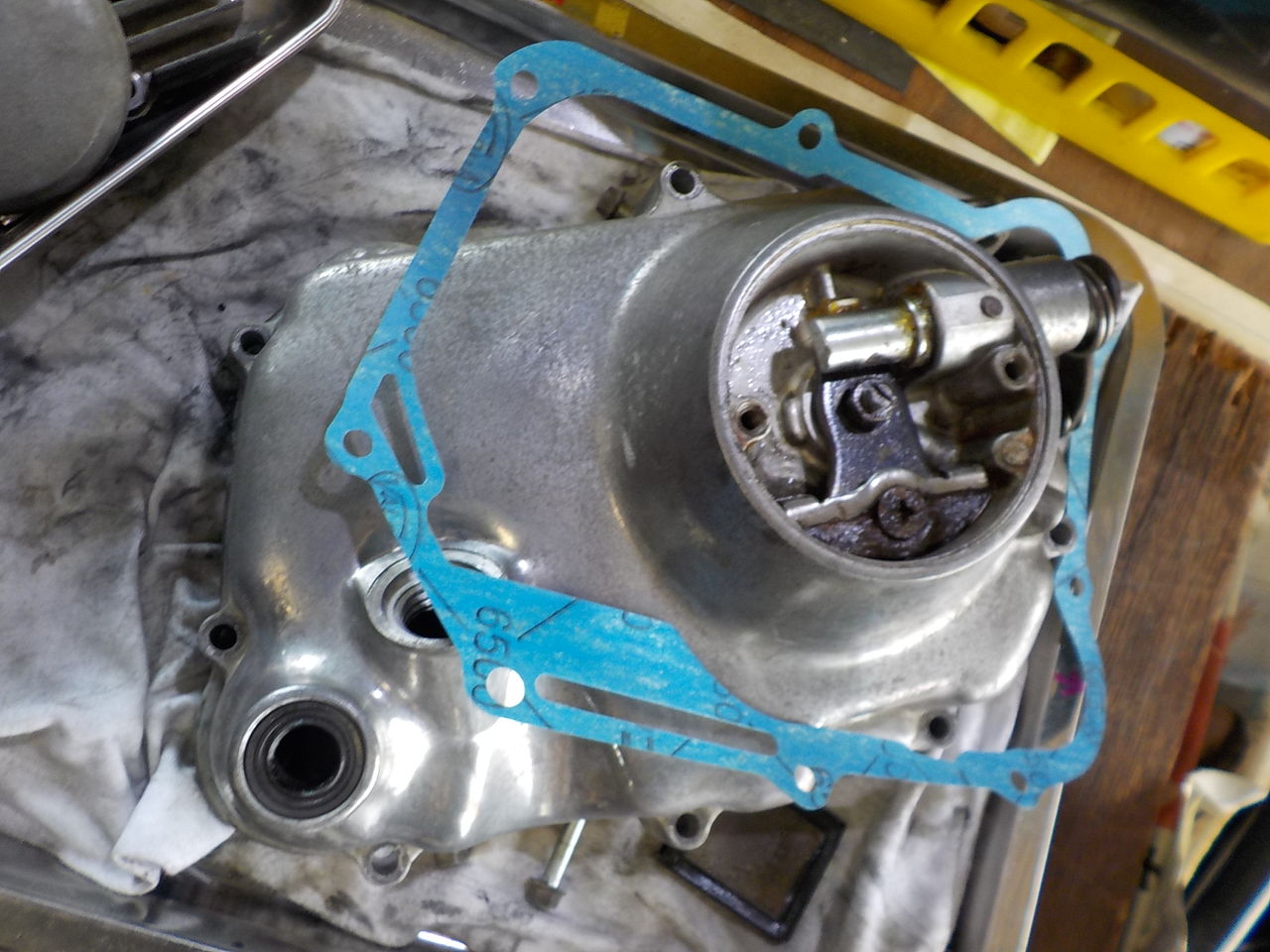

クラッチカバー

ヘッド

　
※カーボン除去済→

　
バルブ、カーボン除去、フェーシング研磨・・

　

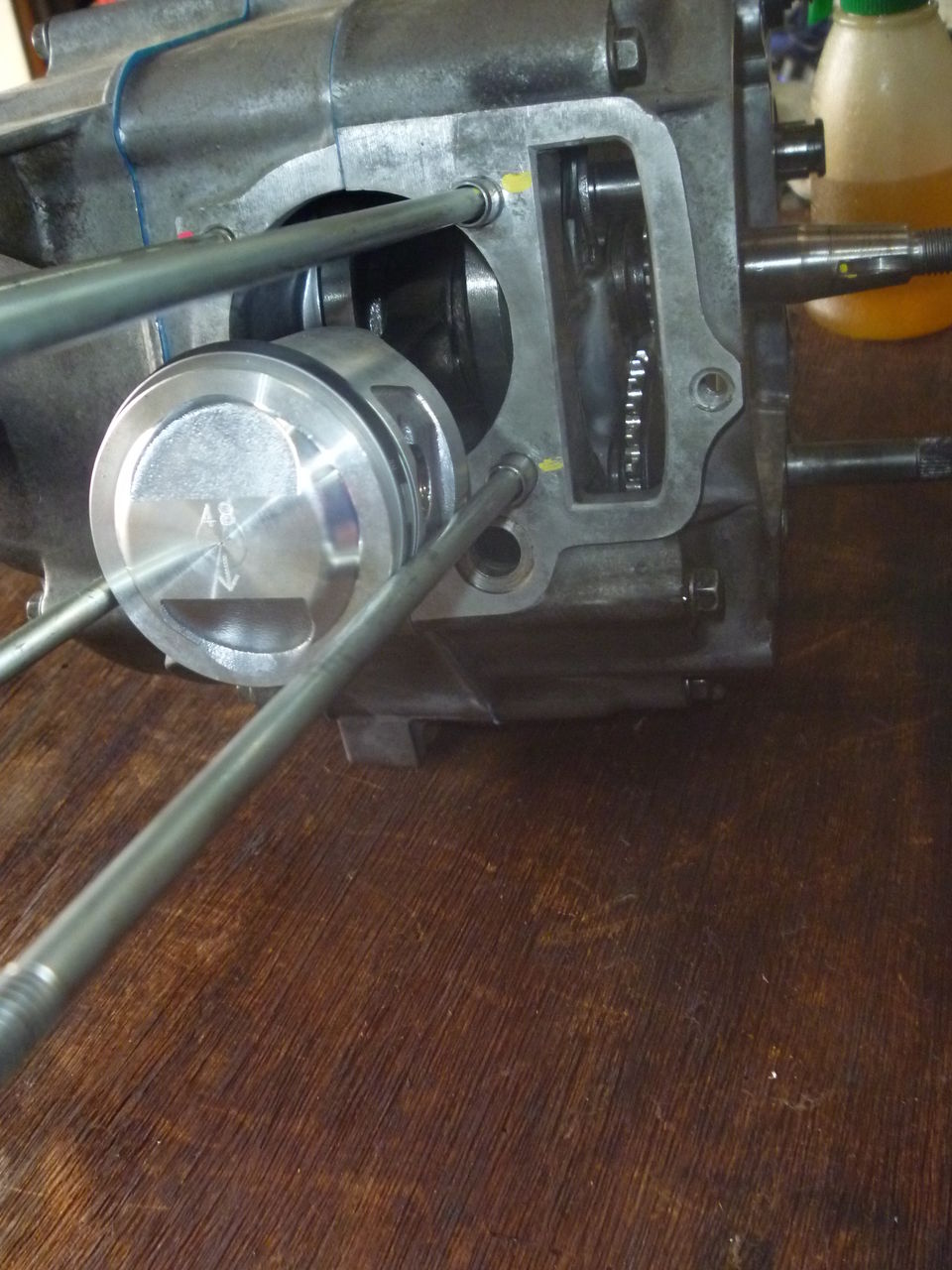

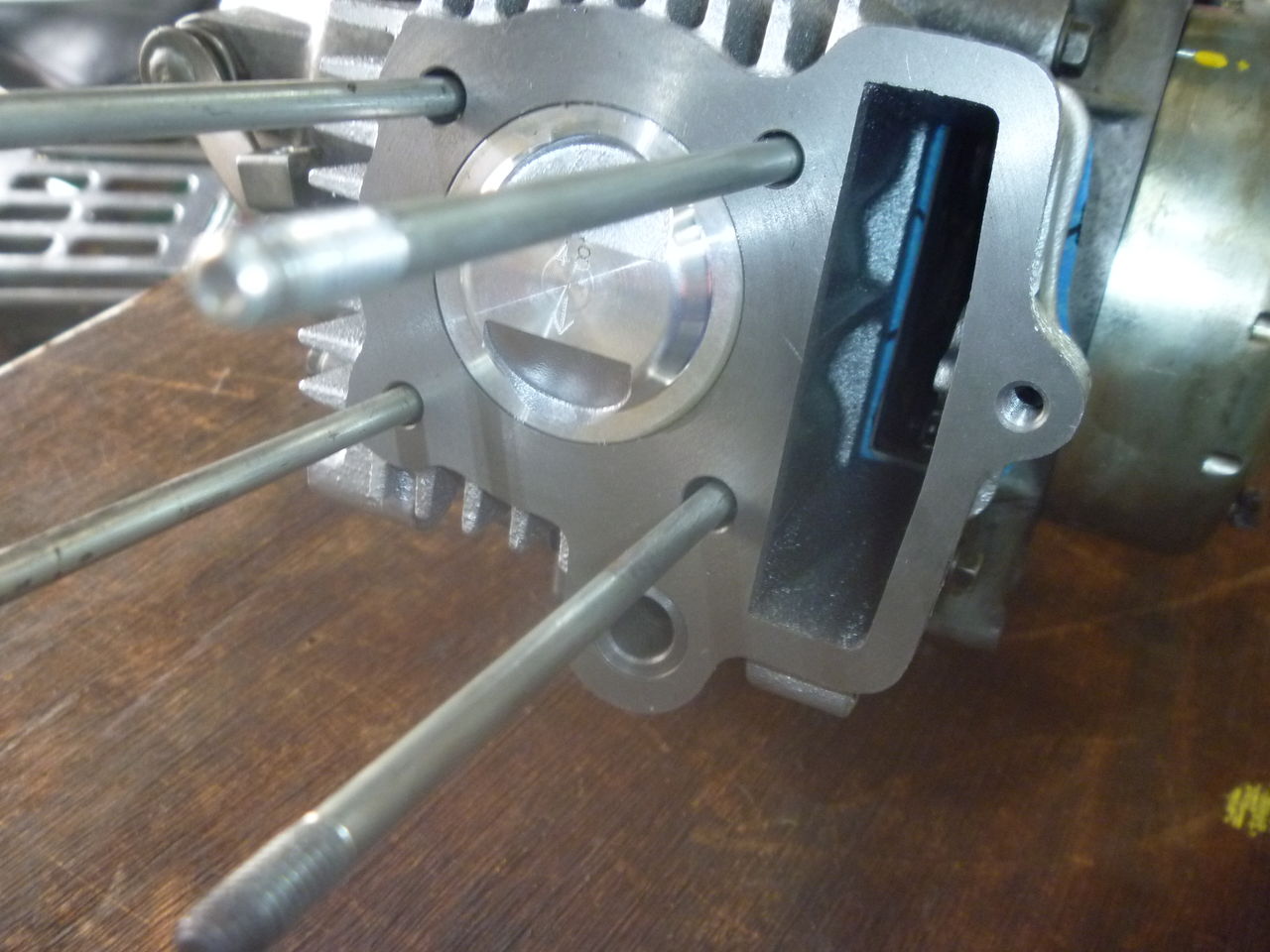

ボアアップ、さらにビックキャブも取付けますのでクラッチは強化型を組込みます！

エンジンはとりあえず完成です！！　引き続き強化クラッチを組み込みます！！

→　→　→　こちらの車両へ、載せ替えです。

タグ：: #Monky; #Z50J; #エンジン; #オーバーホール; #HONDA; #4速; #マニュアル

mixiチェック

mccraft

2019年06月29日21:44

カテゴリ: 修理・整備、メンテ; XJ XJR 400 750 1300

XJR400R クラッチ滑り修理 YAMAHA（4HMD) 2000　

試乗確認しましたところ残念ながらクラッチの滑りもでてきています。
　発端は動きの渋いケーブルで戻りが悪い状態で一度滑り出すとクラッチ板はどんどん減ってしまいます。
ケーブルなどのメンテは普段から必要な箇所です・・・

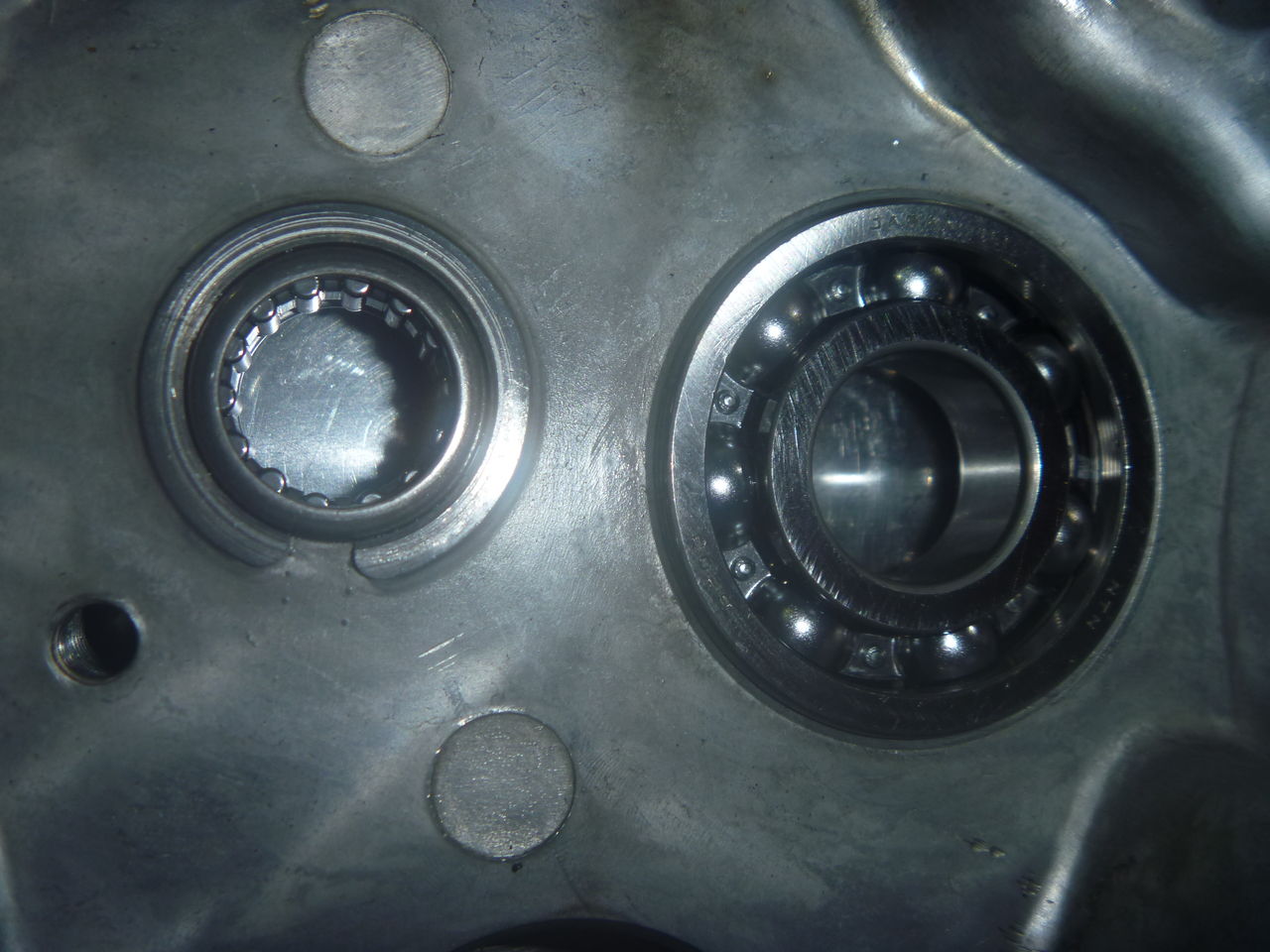

ハウジングのガタや段つきも出ていますが今回は再使用します・・・

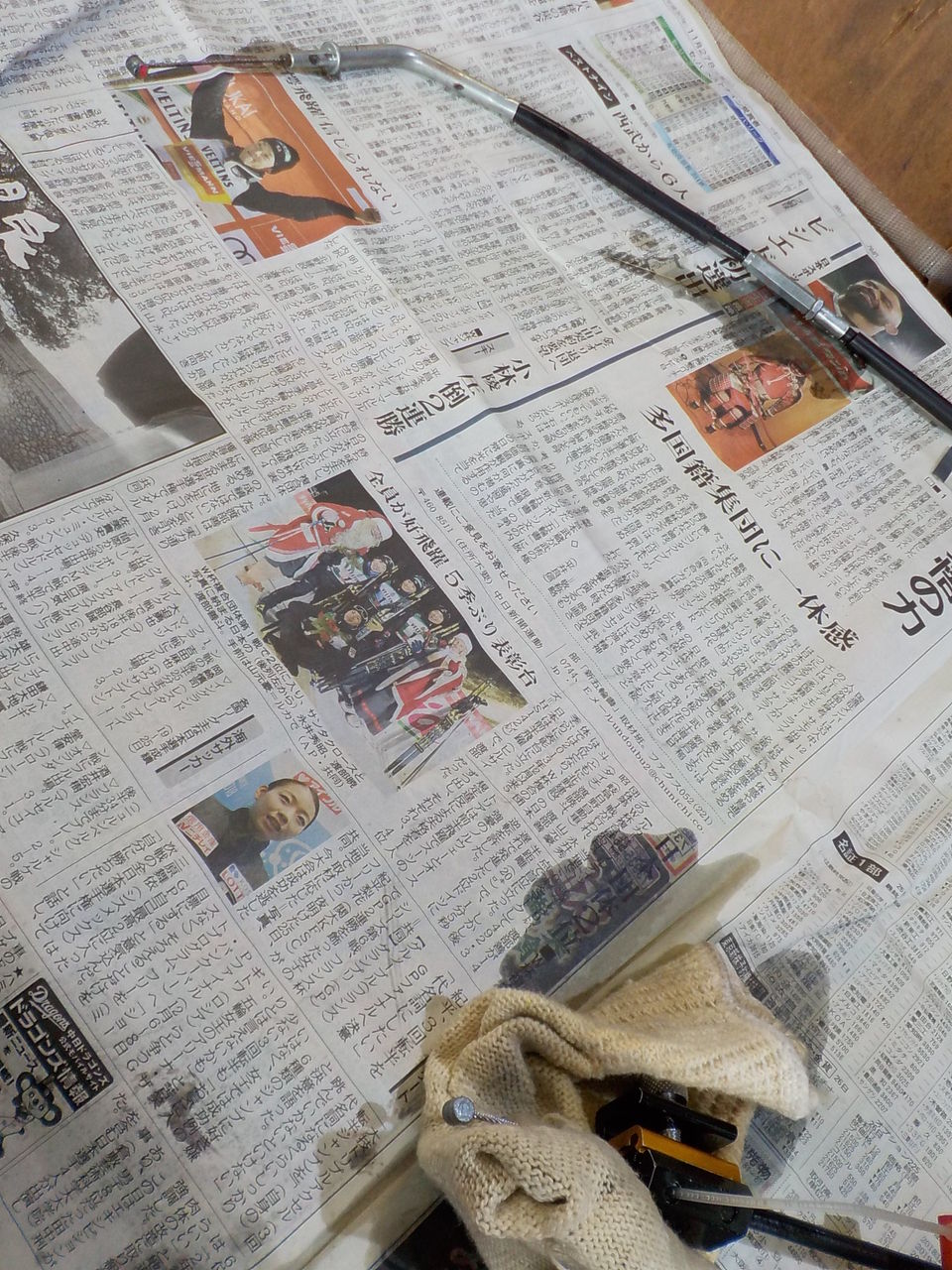

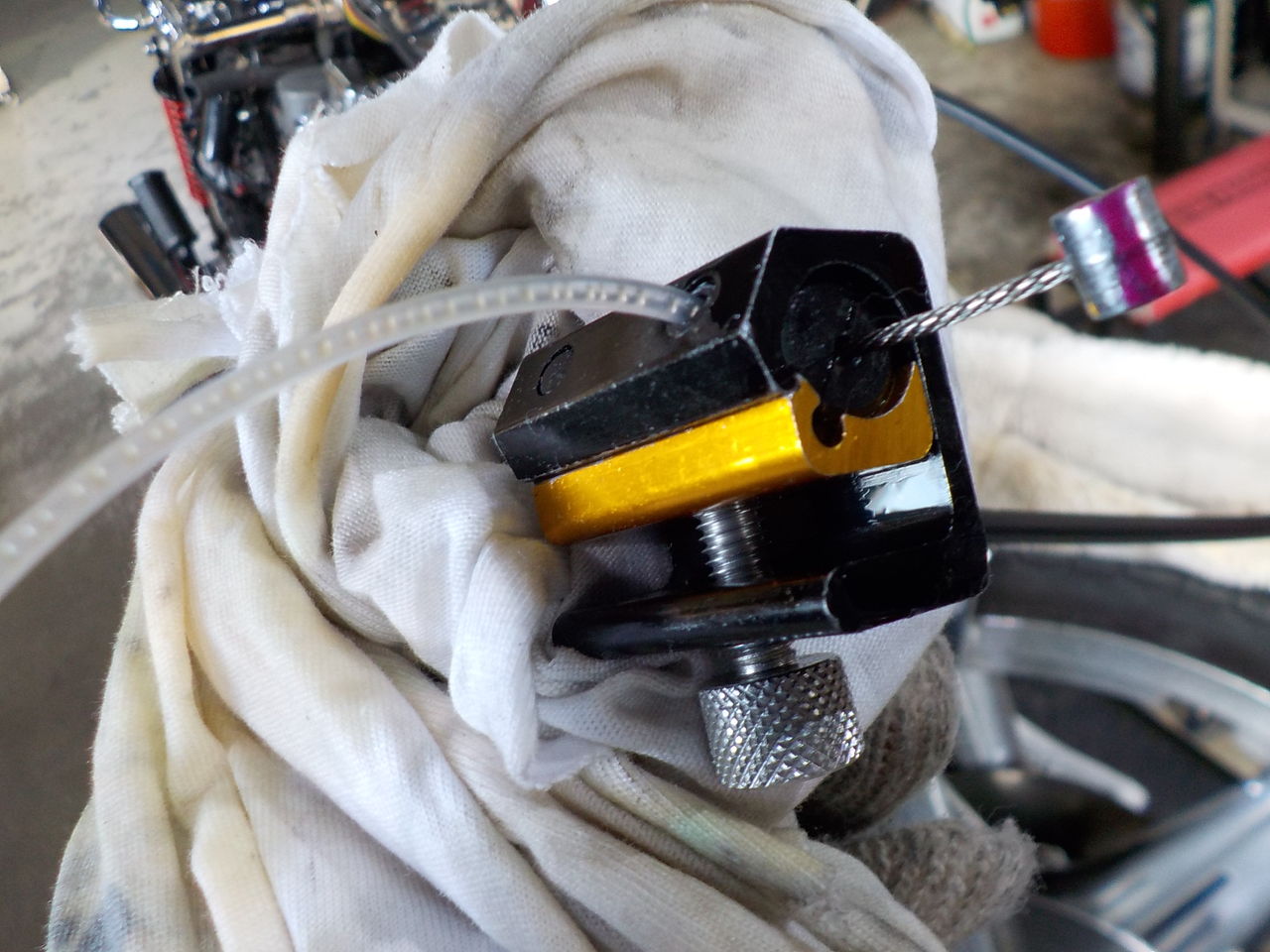

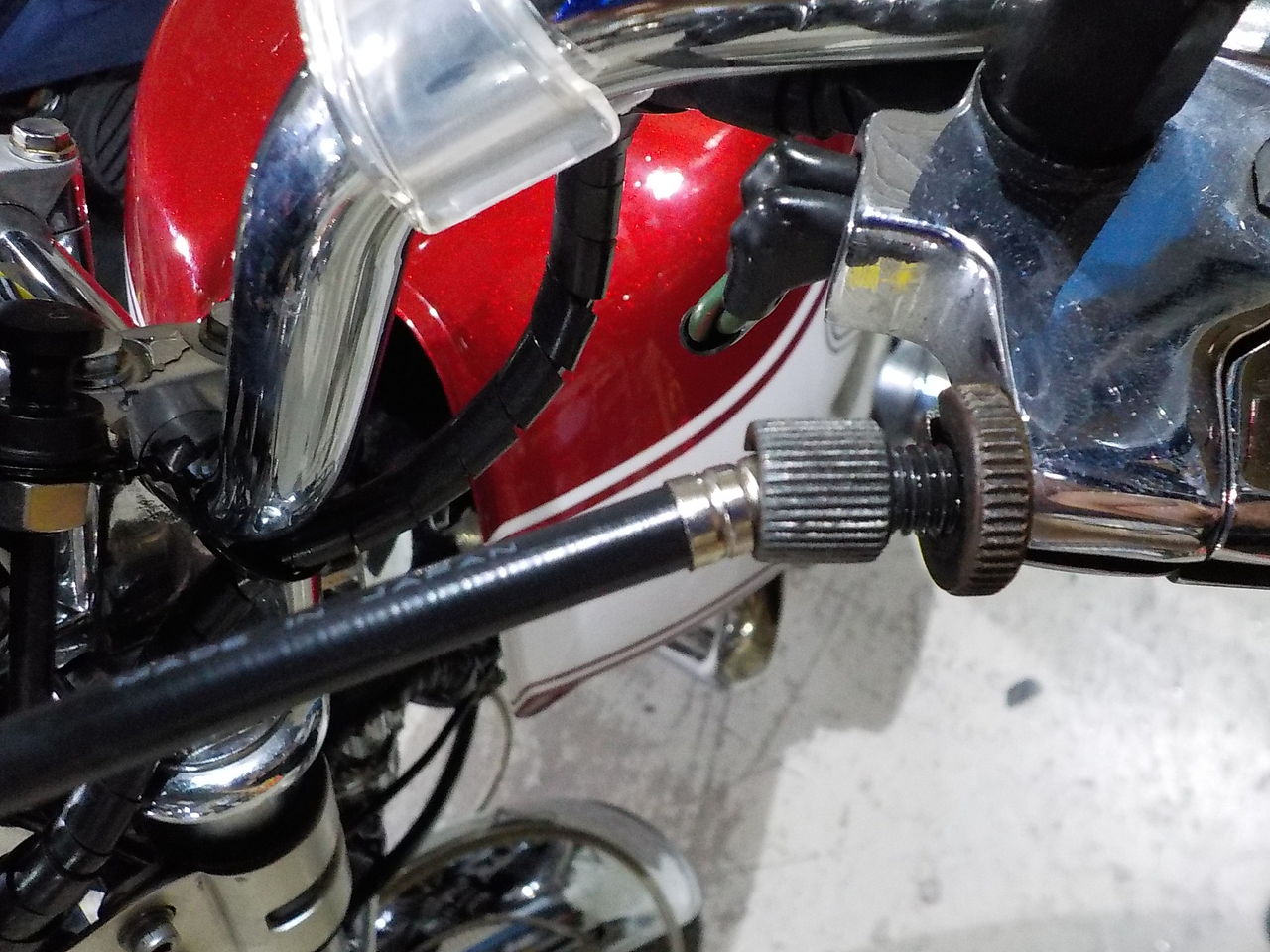

クラッチケーブル

→ → → コチラへ続きます。　

タグ：: #クラッチ; #滑り; #修理; #4HM; #XJR400R; #YAMAHA; #4HMD; #2000

mixiチェック

mccraft

2019年06月29日20:09

カテゴリ: 修理・整備、メンテ; XJ XJR 400 750 1300

XJR400R アイドリング不調　YAMAHA（4HMD) 2000　

アイドリング不調？？とのこと。
キャブ、オーバーホール同調、調整、カムチェーン交換、タペット調整も終えてエンジン始動です！！

メカノイズも静かになり吹け上がりも良くなりました！！

作業は↓下記より・・

キャブオーバーホール同調、2次エア修正、カムチェーン＆テンショナー交換、タペット調整も。それとクラッチ滑りありかも？

アイドル調整でとりあえずアイドリングはしますが不安定です。

メンテ前のエンジン音です。　カムチェーンノイズの他にプライマリーやクラッチ周りなどのノイズもありますが

腰下はすぐに重大なトラブルにつながる事は無いと思います（ミッションベアリング等以外は・・）

今回は未然にトラブルを防ぐ作業を優先で行っていきます・・

洗浄

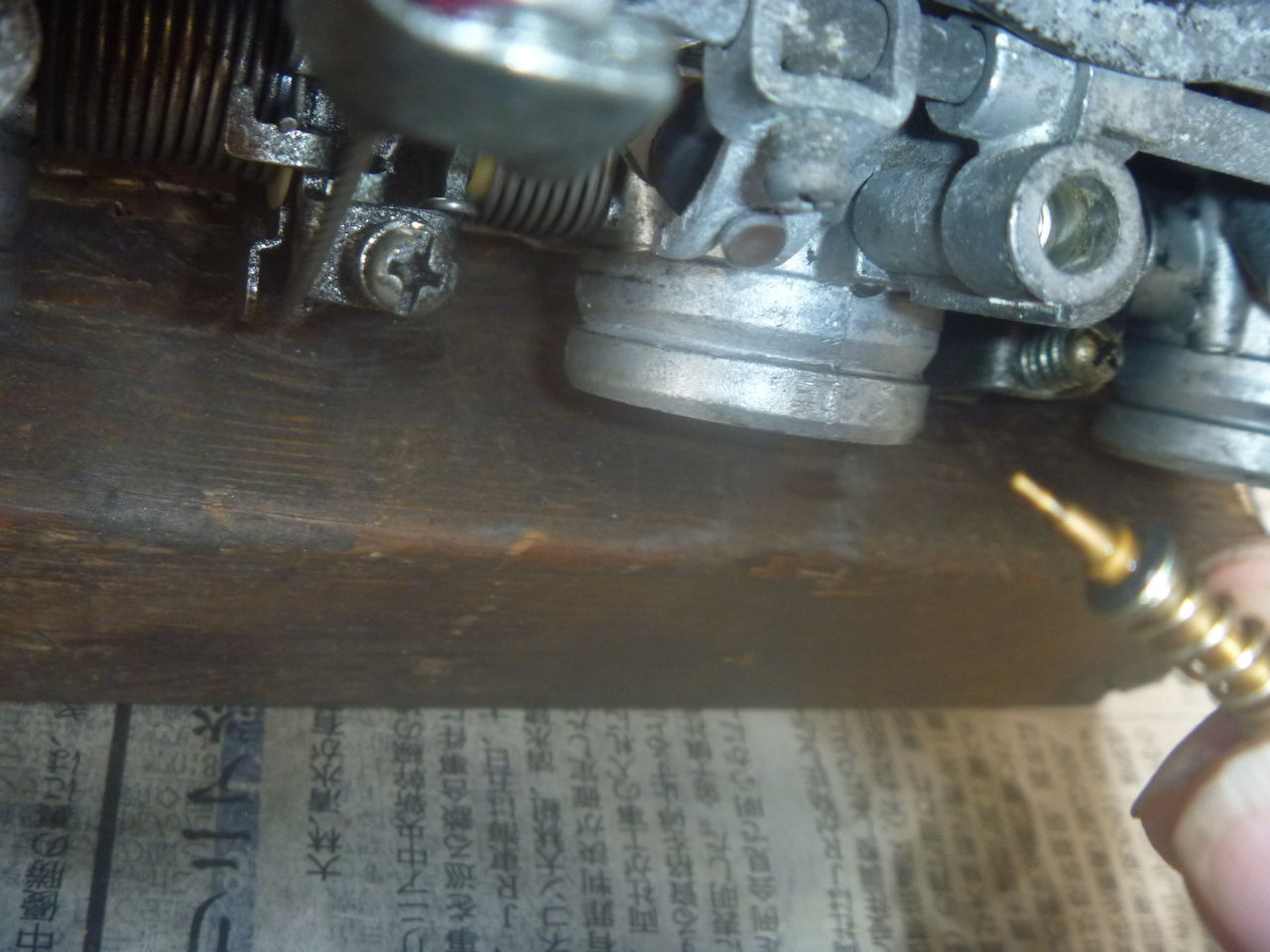

キャブドレン

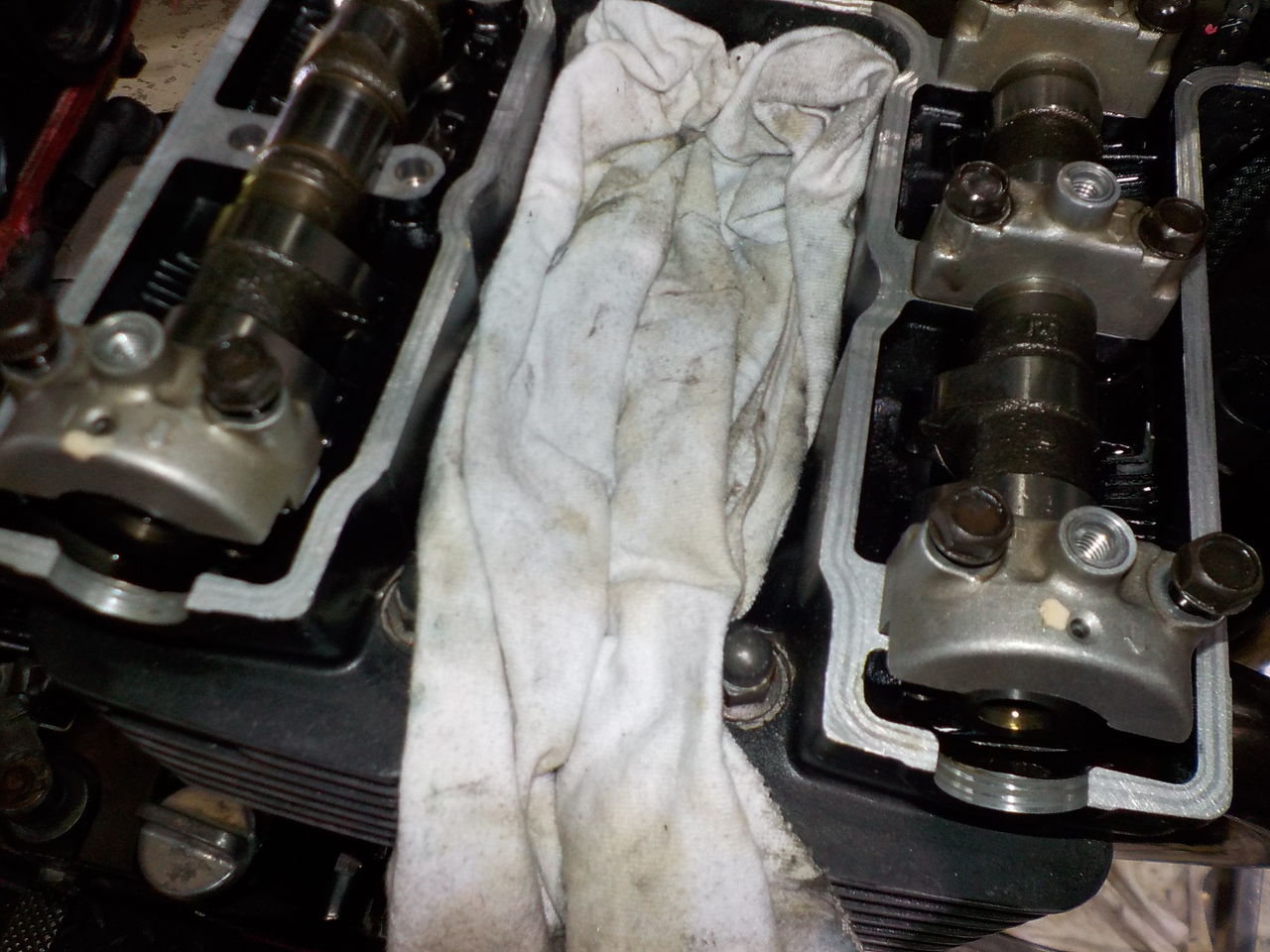

タペット、カムチェーン、テンショナー

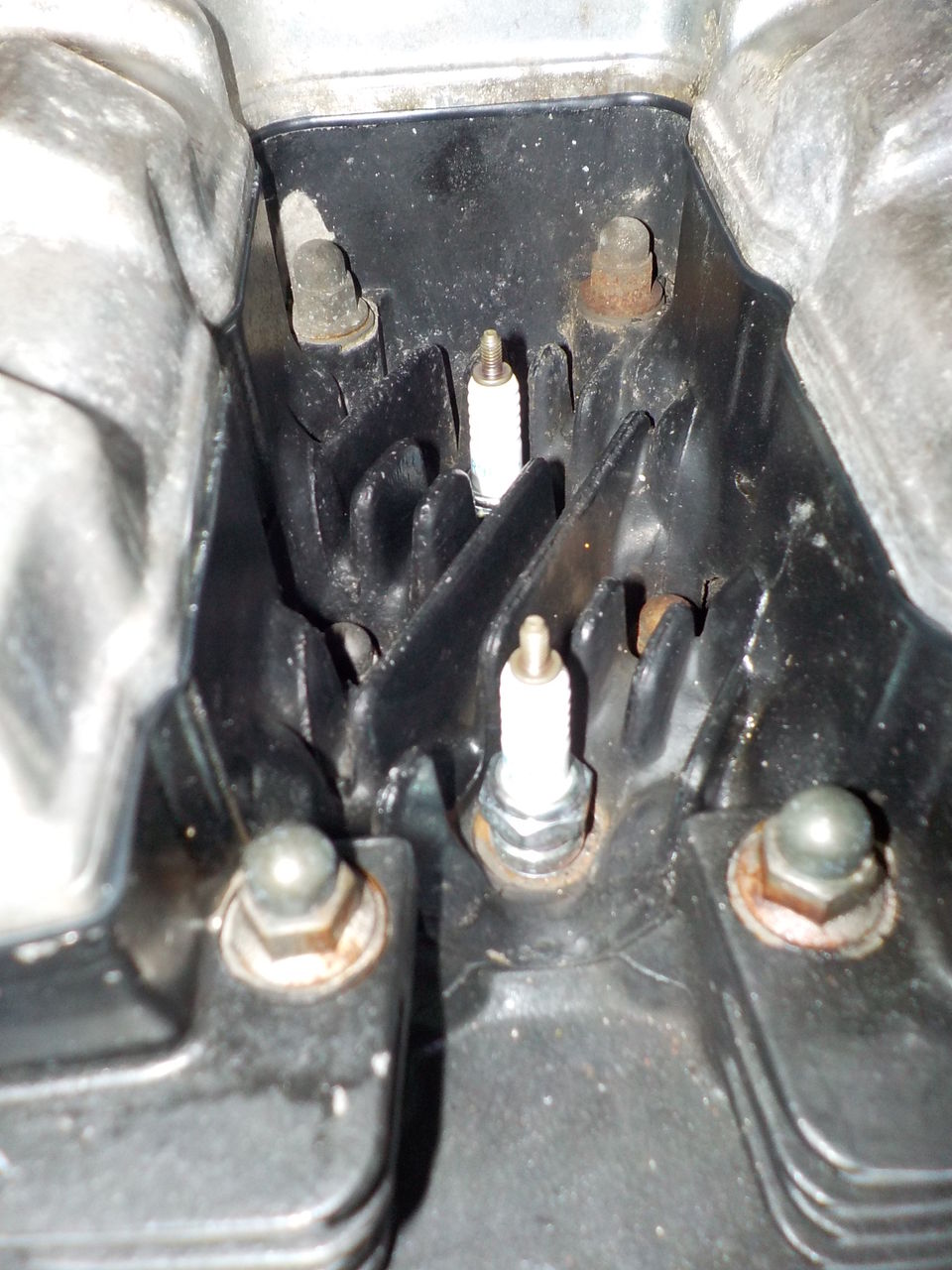

プラグ

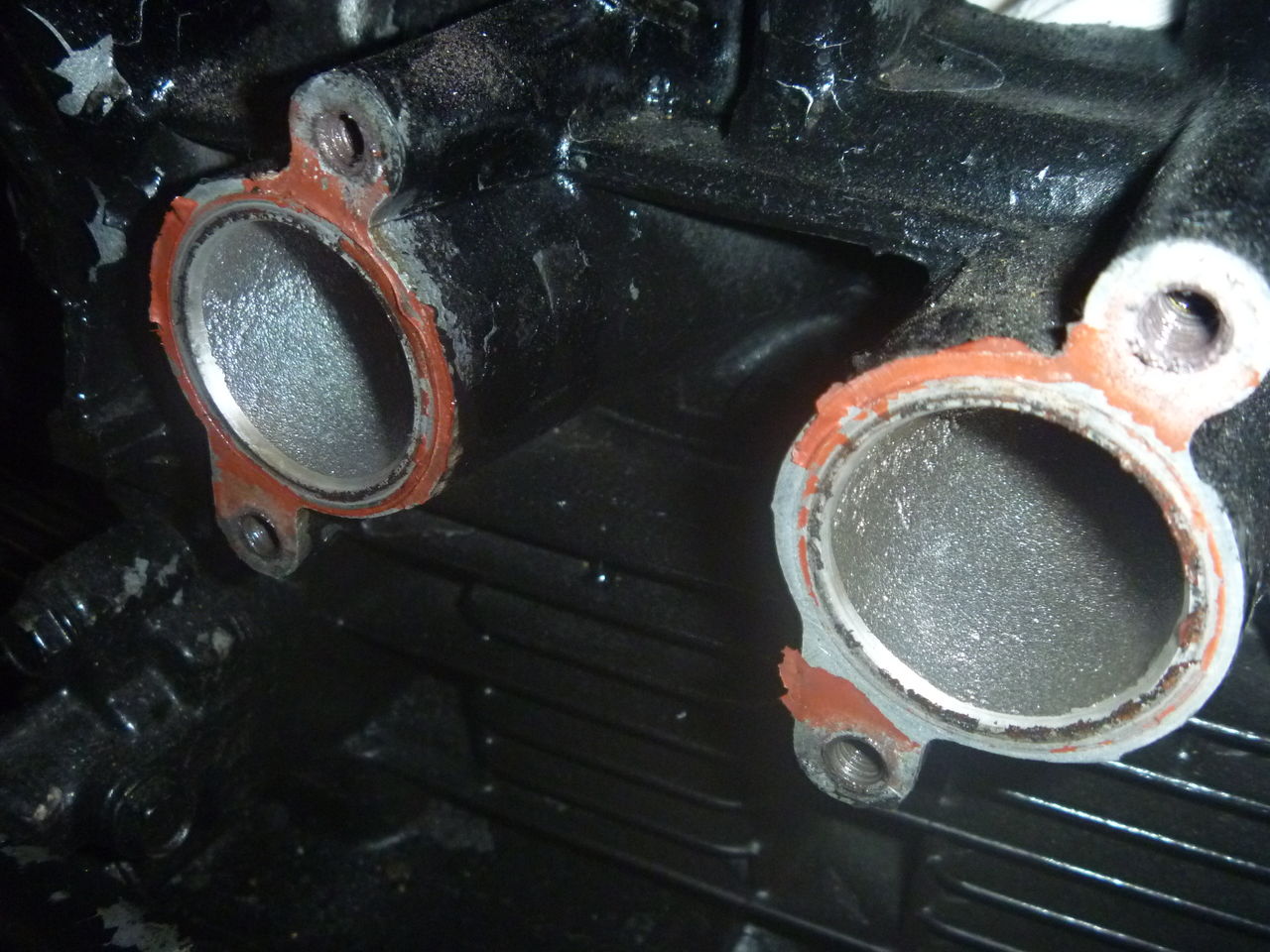

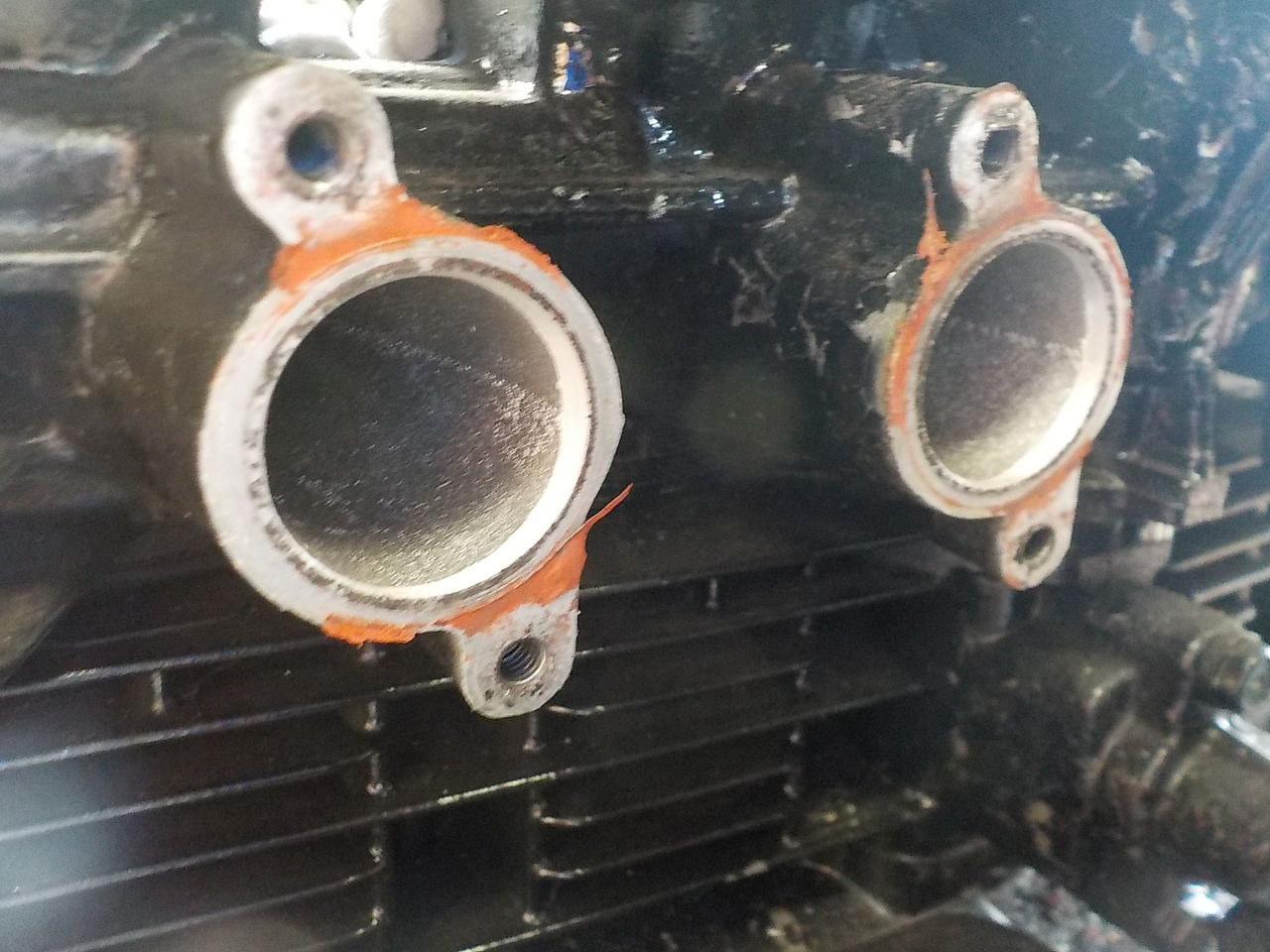

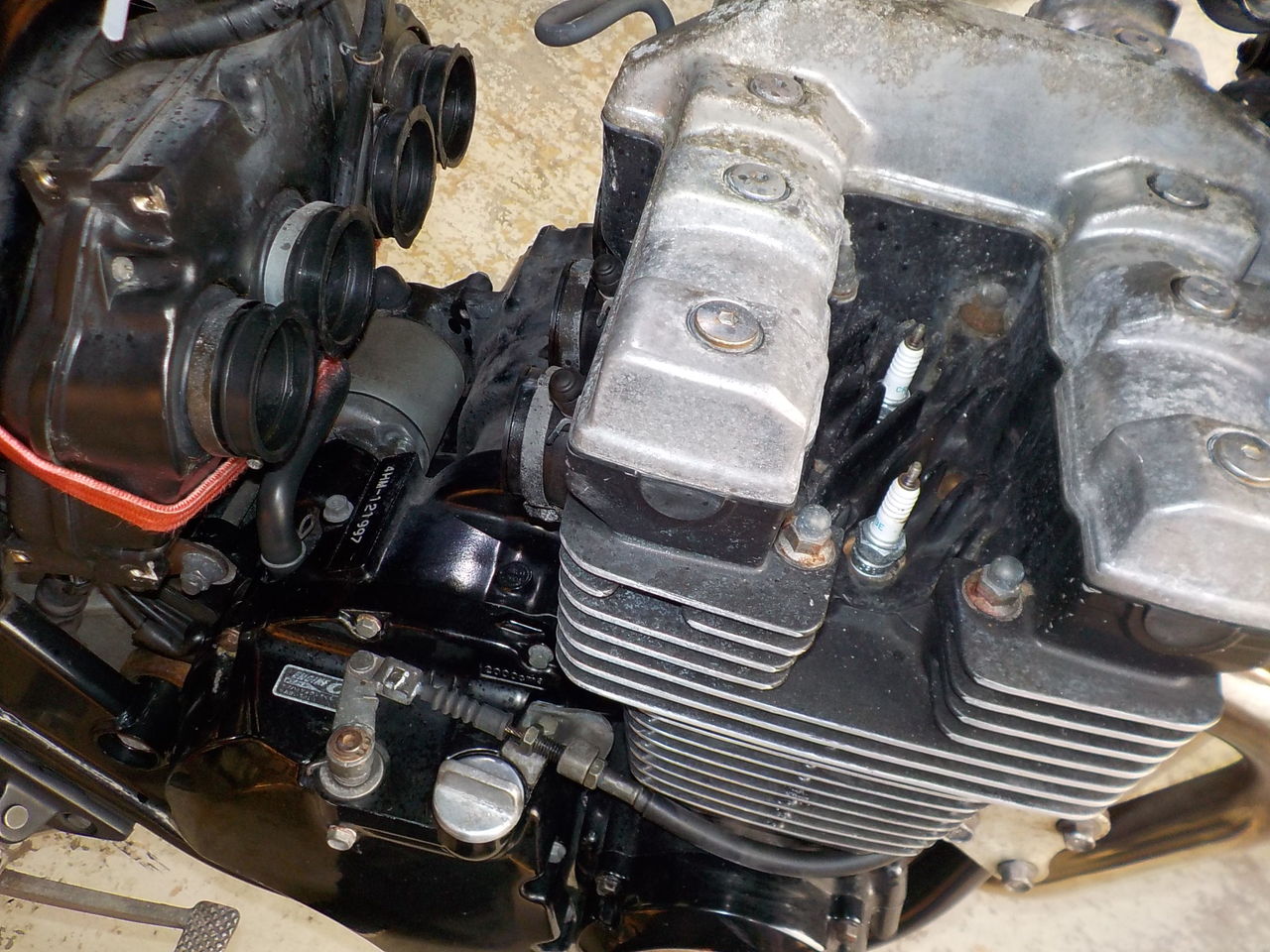

2次エア、吸ってますのでこちらの修正とインシュレーター交換も・・

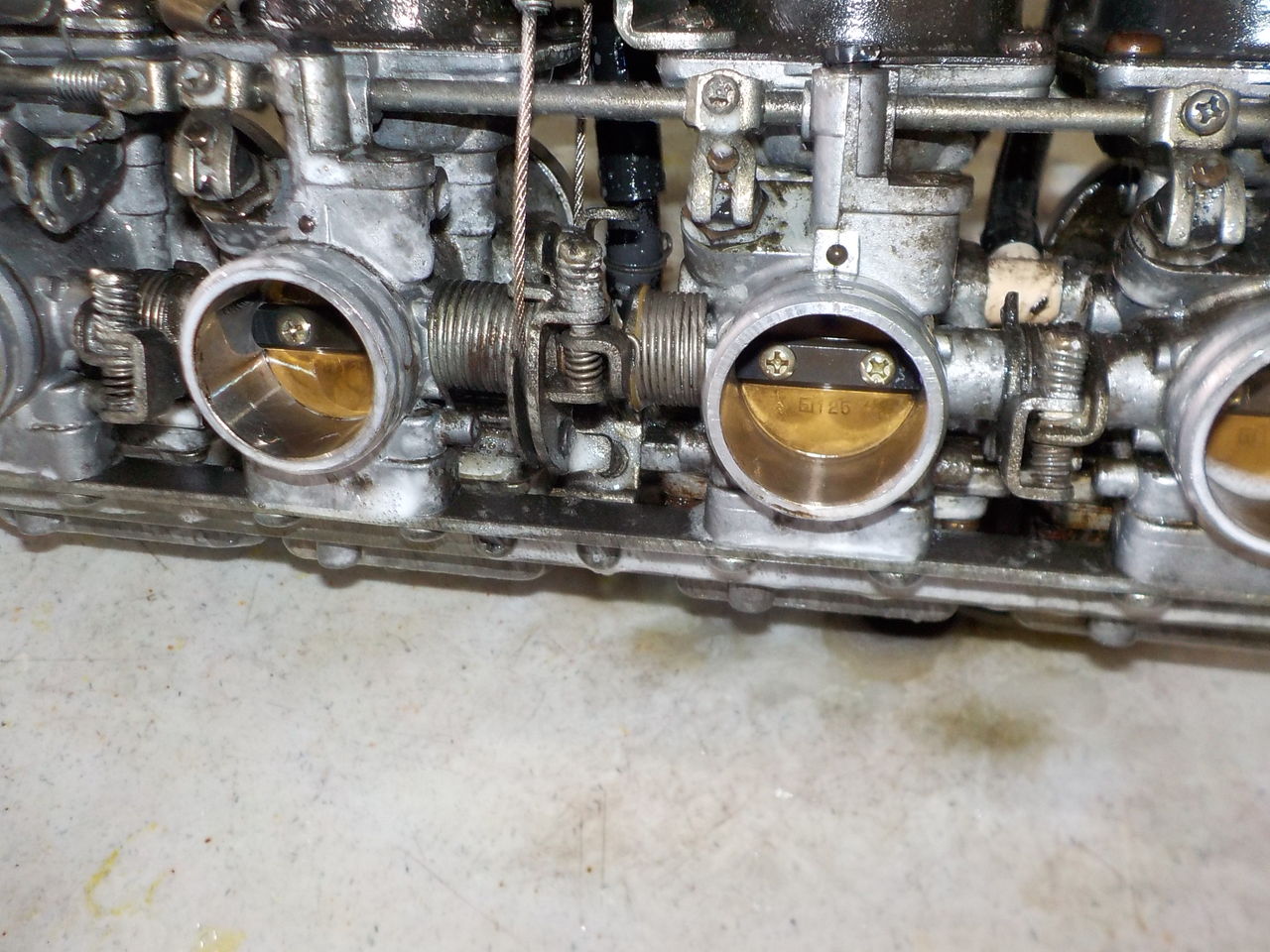

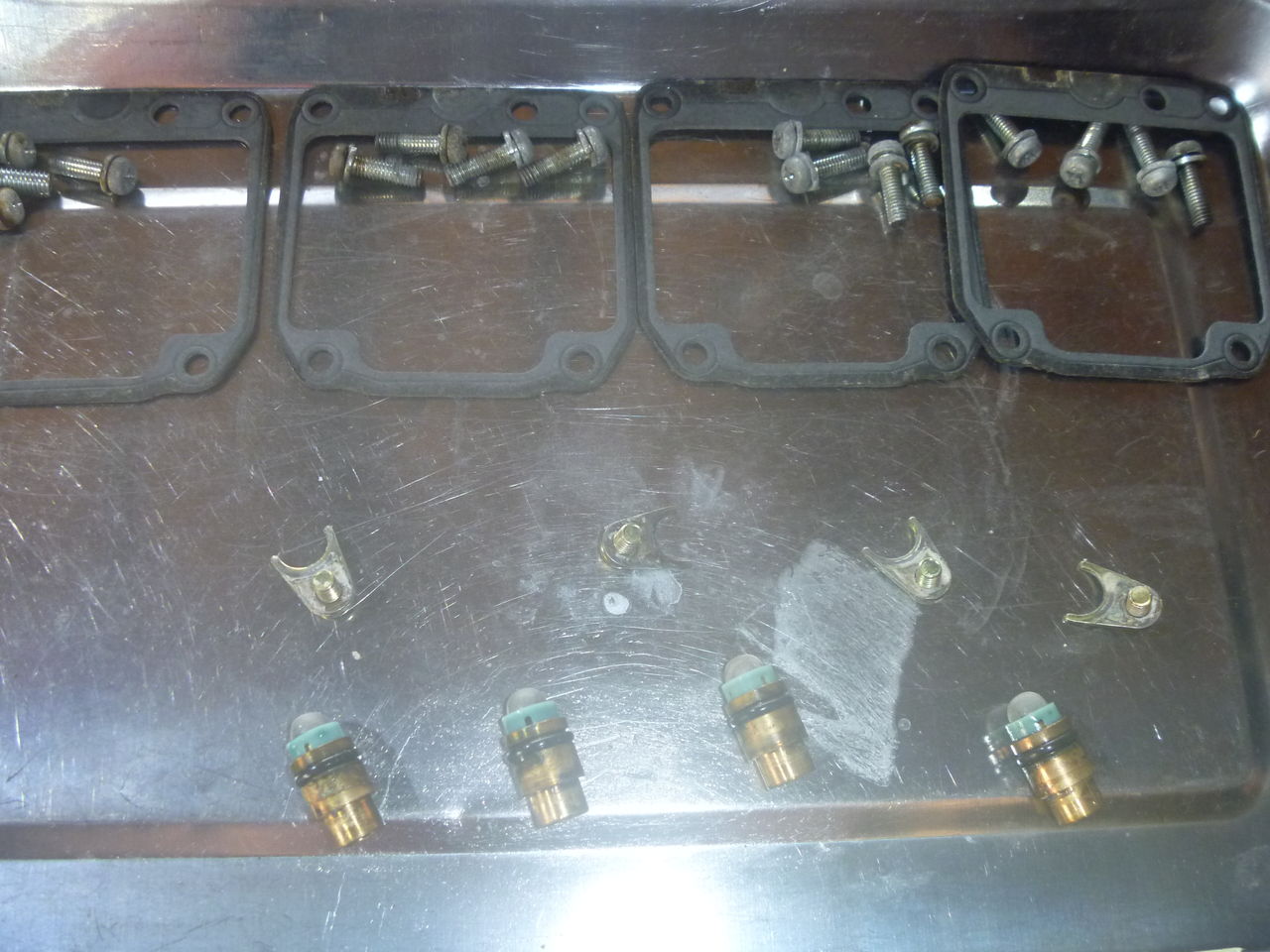

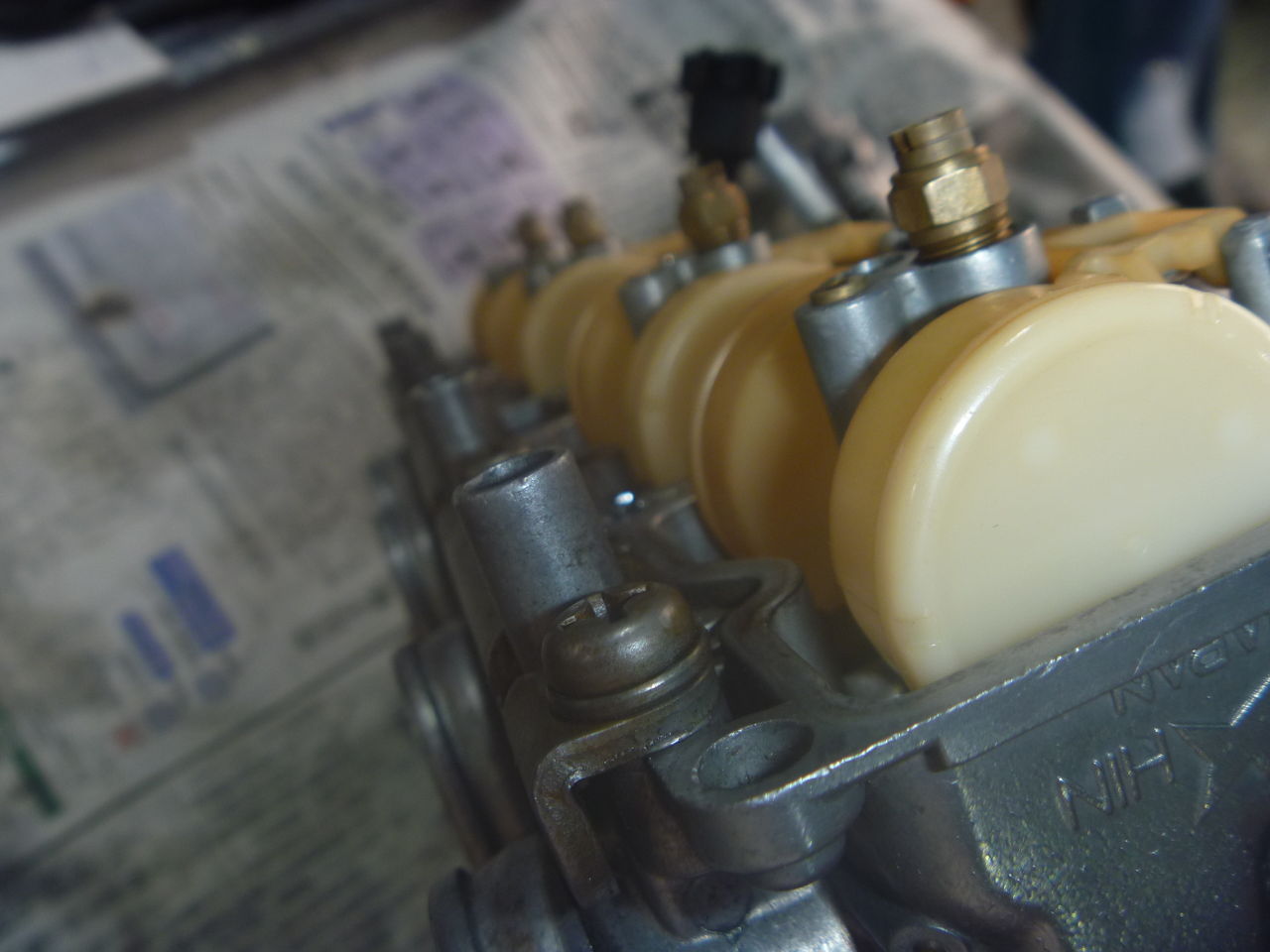

キャブ

※オーナーさまと相談の上、今回はパーツ再使用です※

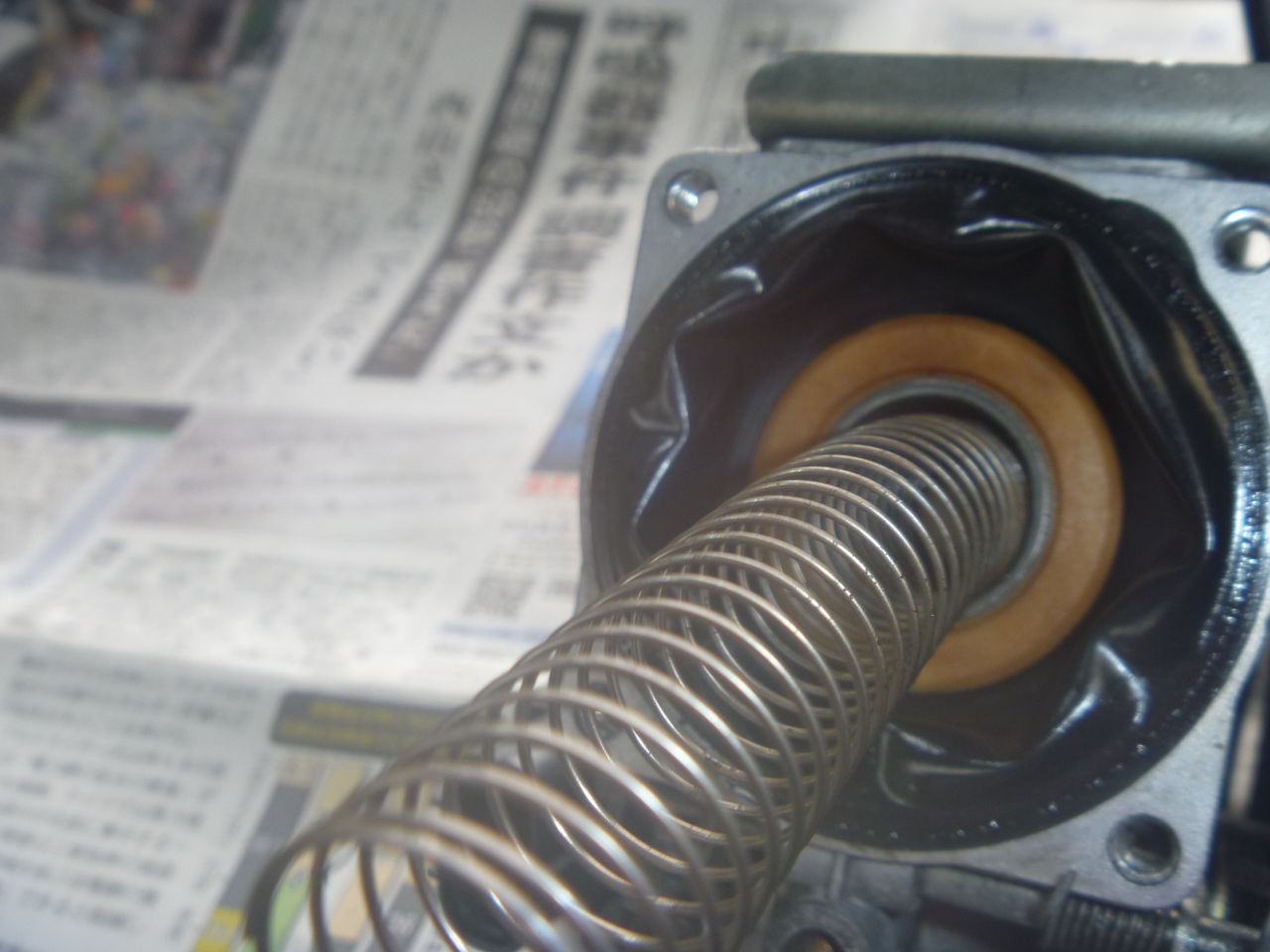

延びてしまったダイアフラム等を交換すれば更にレスポンスは良くなりますが何分ヤマハの部品は高価です・・・
スロットルケーブル

ホース＆フィルター

クラッチ＆クラッチケーブル

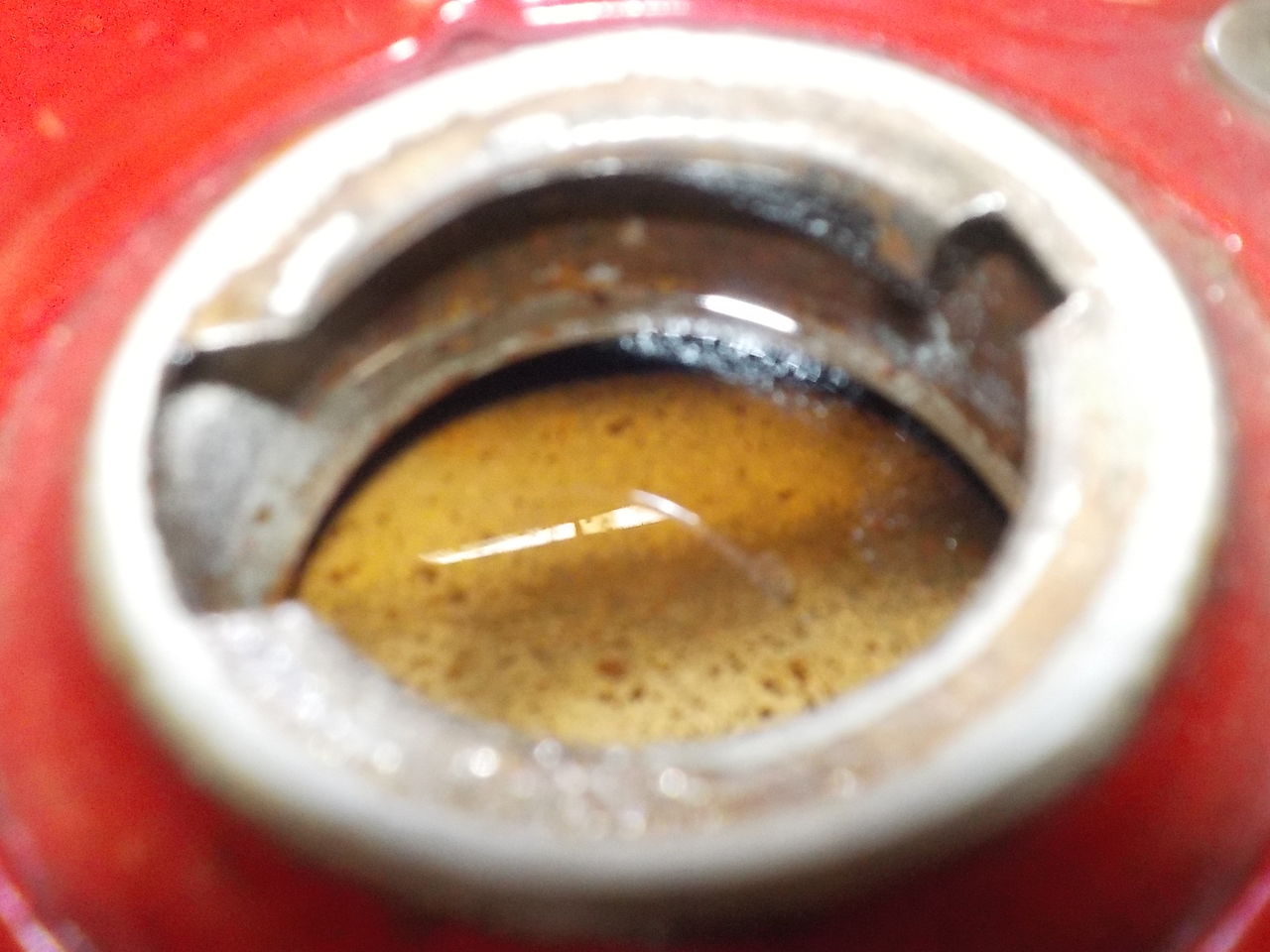

オイル交換

→ クラッチの作業はコチラに...

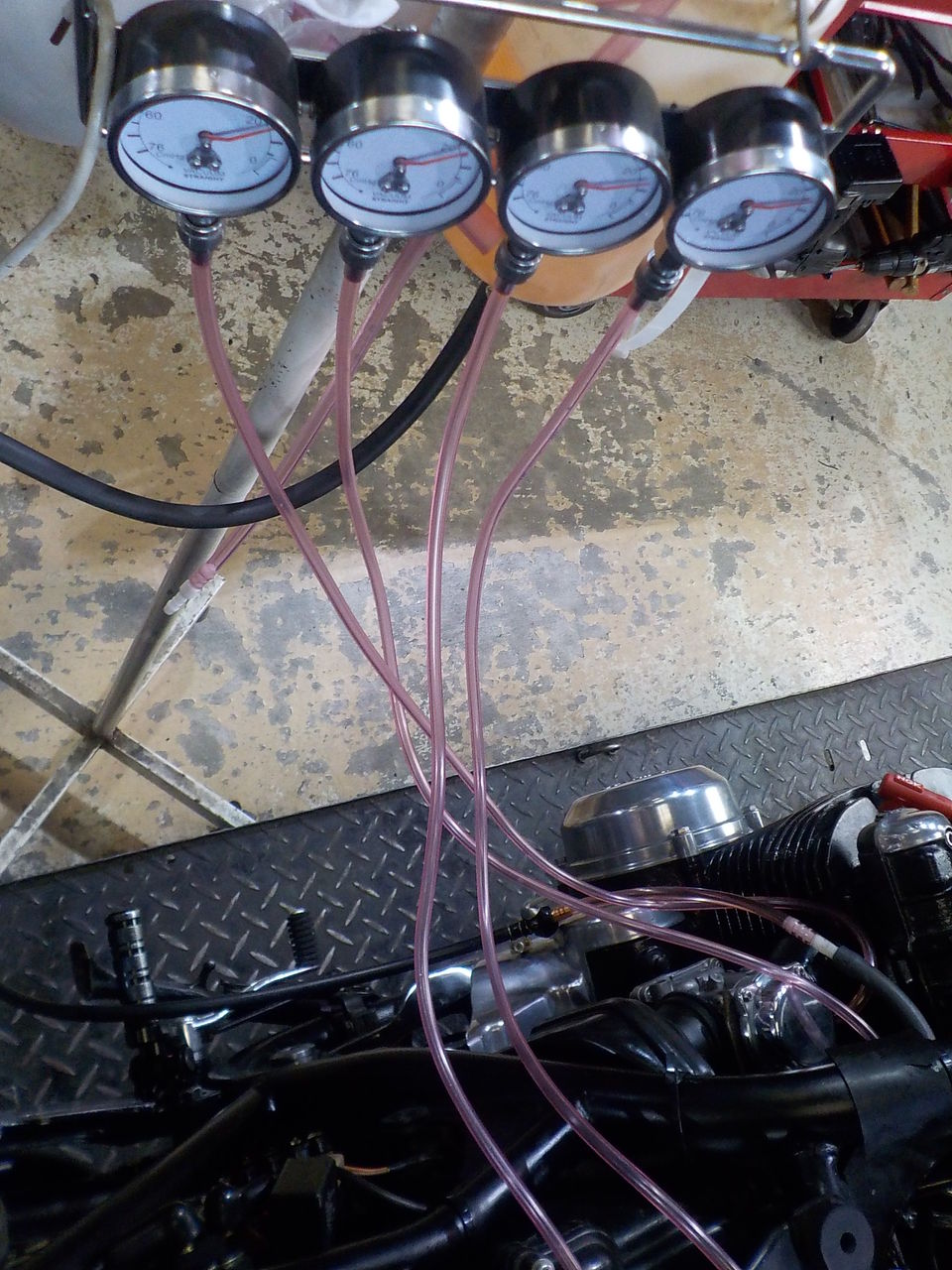

キャブ同調

フロントブレーキスイッチ　

※次回以降ブレーキなど足回り、フュエルコック等の見直しお願いします！！

タグ：: #XJR400R; #アイドリング; #不調; #YAMAHA; #4HMD; #2000

mixiチェック

mccraft

2019年06月29日08:16

カテゴリ: 修理・整備、メンテ; HAWKⅡ Ⅲ 並列twin Dream senior export CB250 CB400 T N K

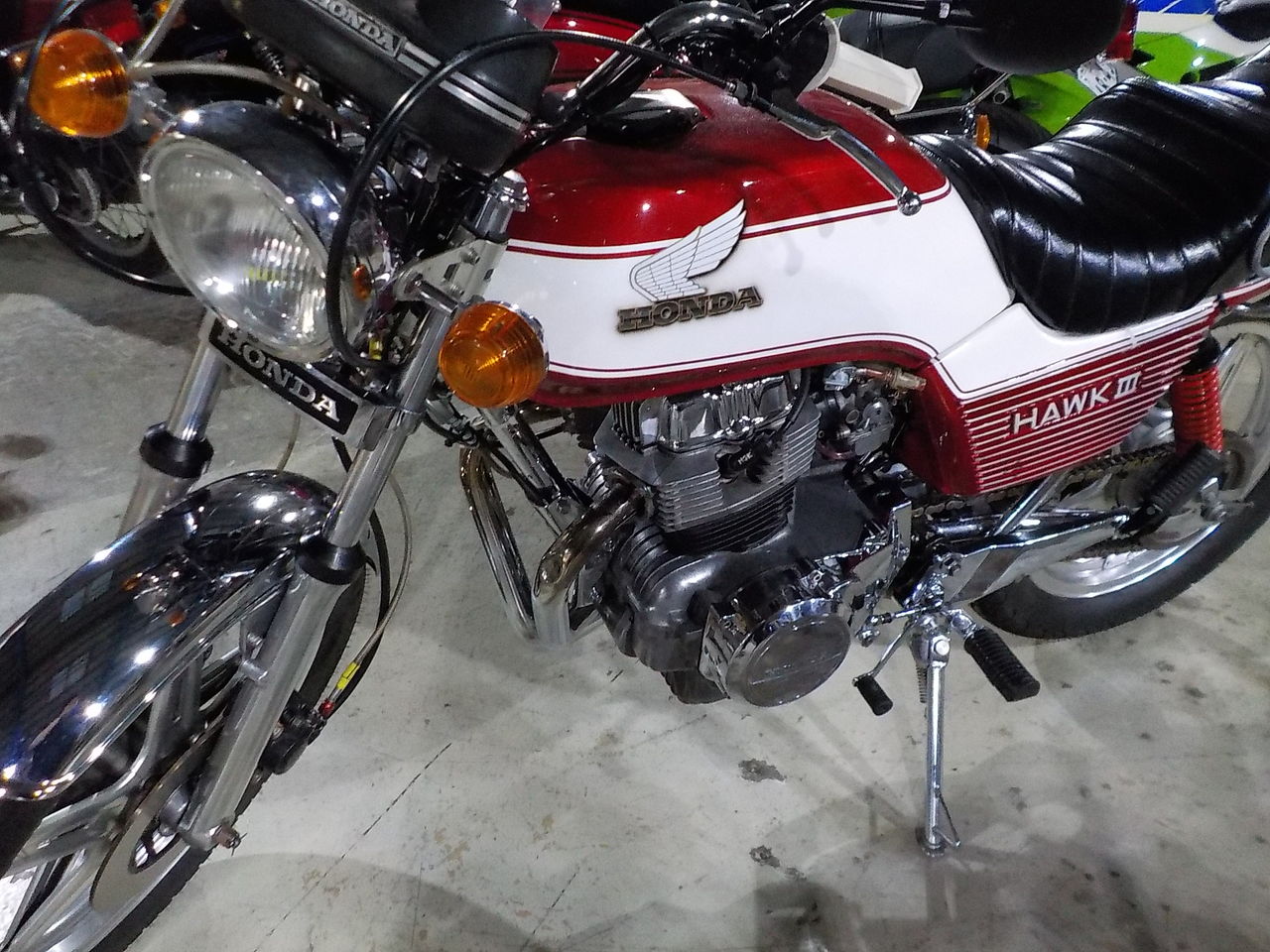

ホーク3 CB400N 点火イグニッション系修理 HONDA HAWKⅢ　

始動出来ました！！

先日作業をおこないましたホーク3ですが、なんとお渡し時に火花が飛ばず始動せず・・・！
↓予算上、いずれおこなう予定だった点火+発電系の一部をおこないます↓

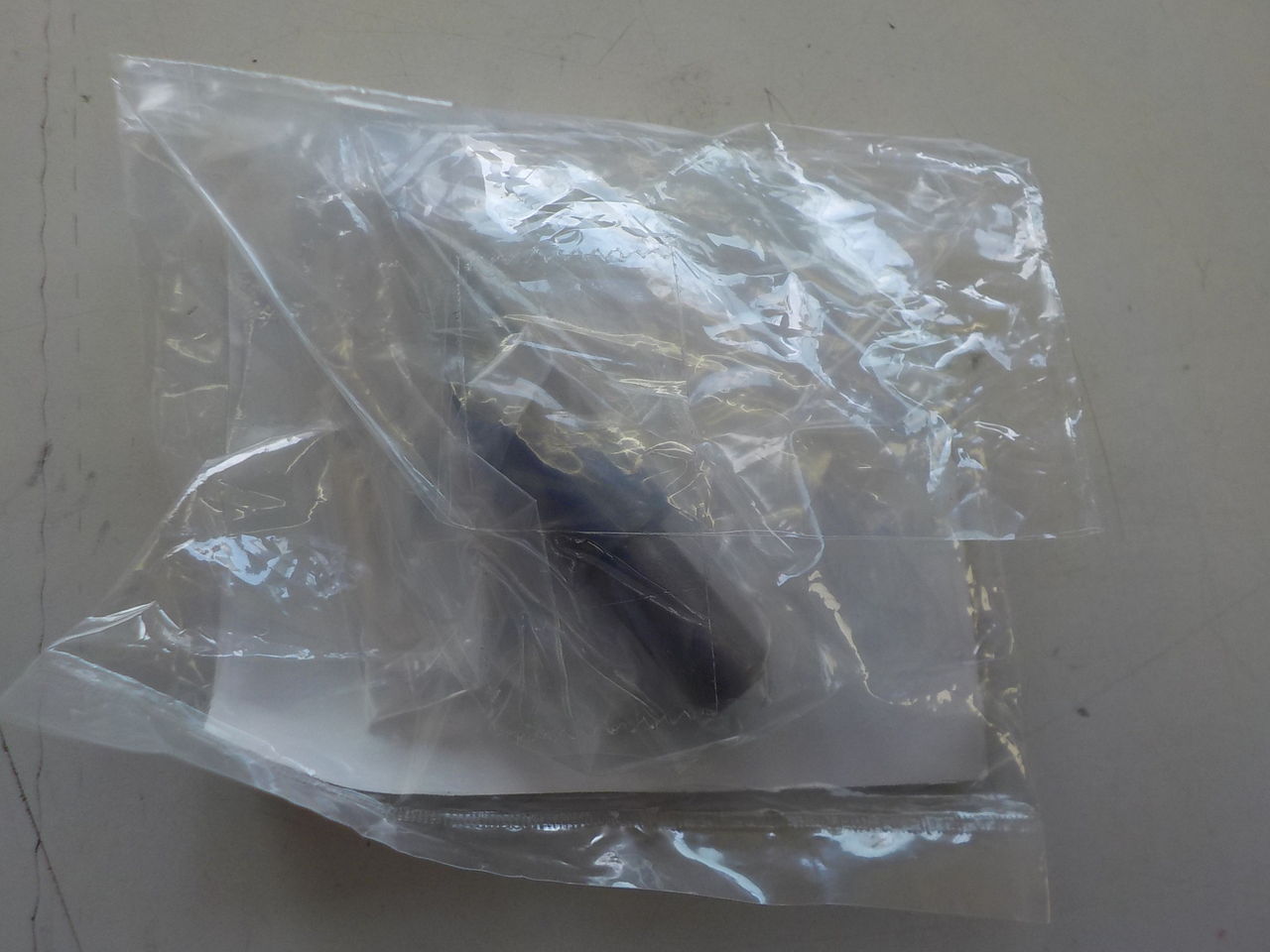

当時物の新品部品を海外に発注・・お待たせしました、やっと到着しました…！

↑

　
ほかに念のためにイグニッションコイルやスターターリレー、実動確認済みのＣＤＩなど準備しましたが

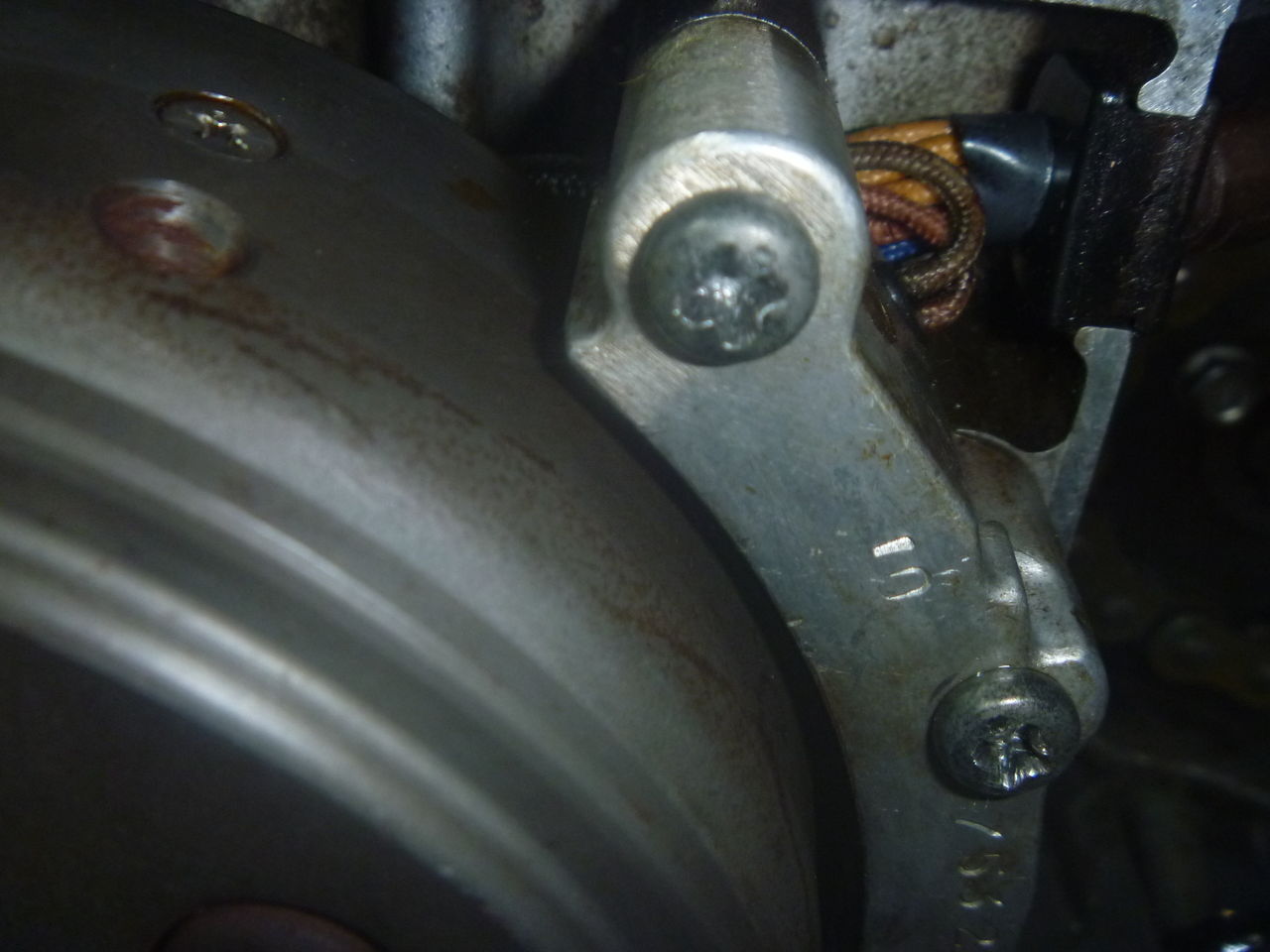

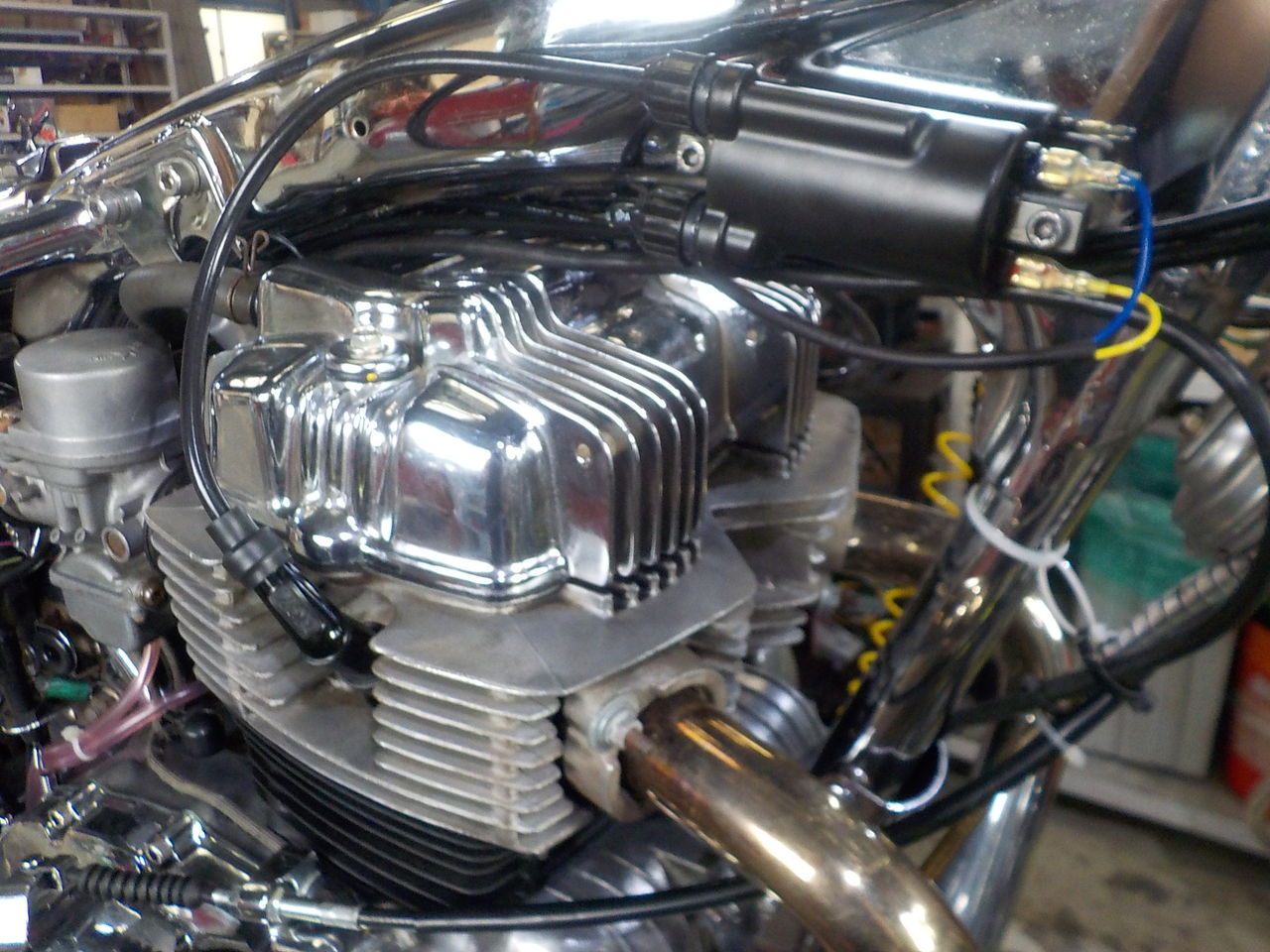

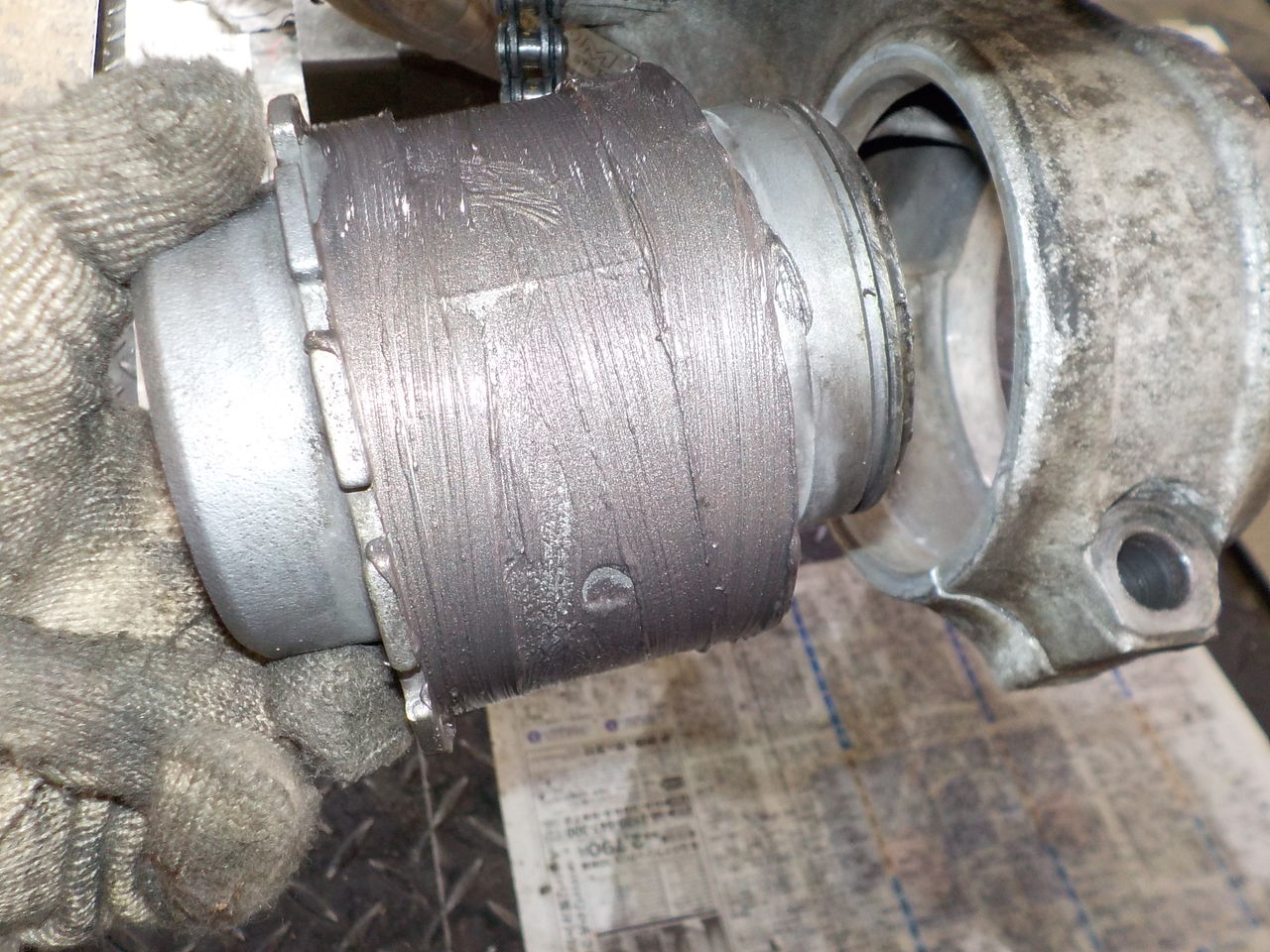

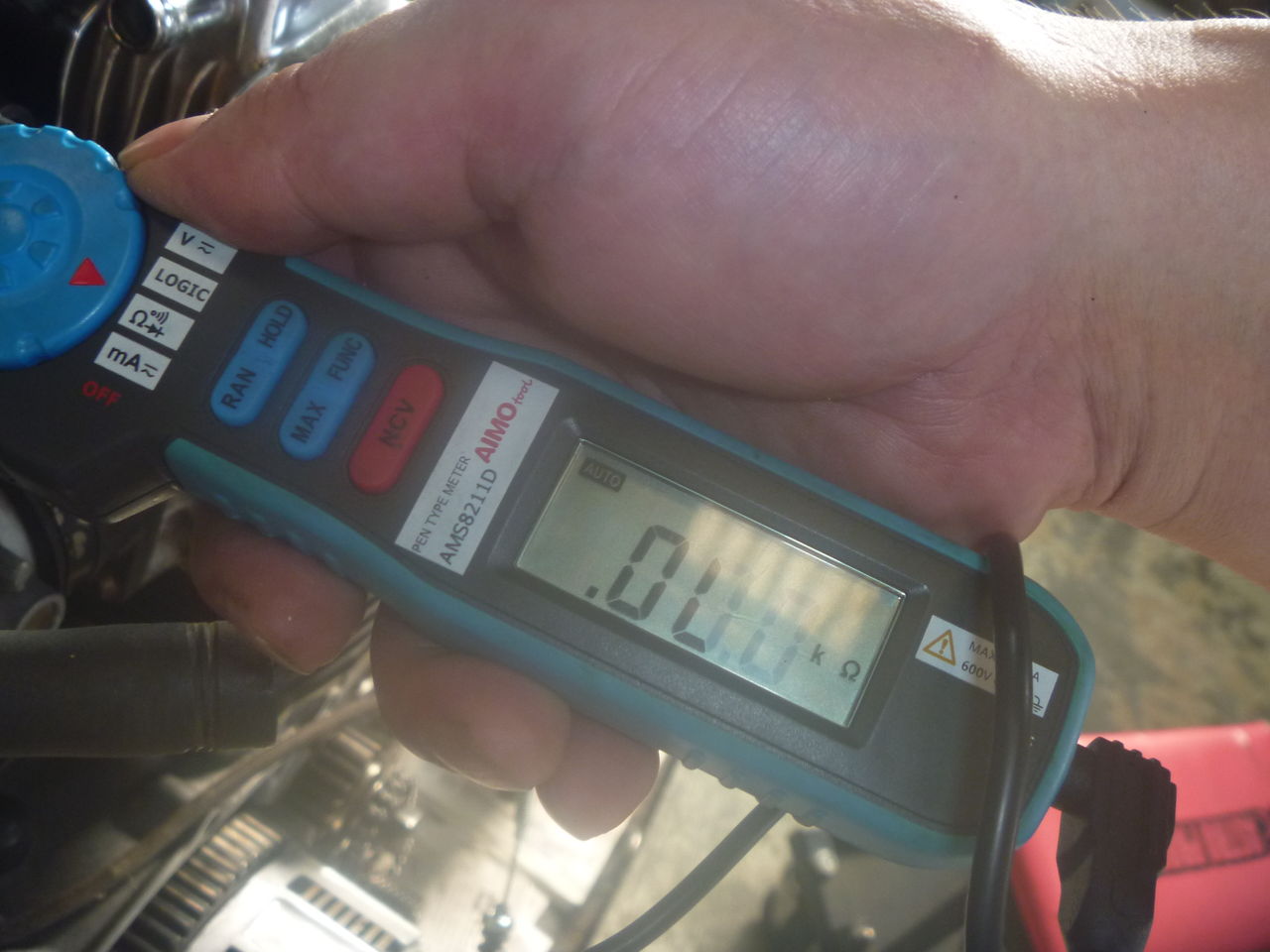

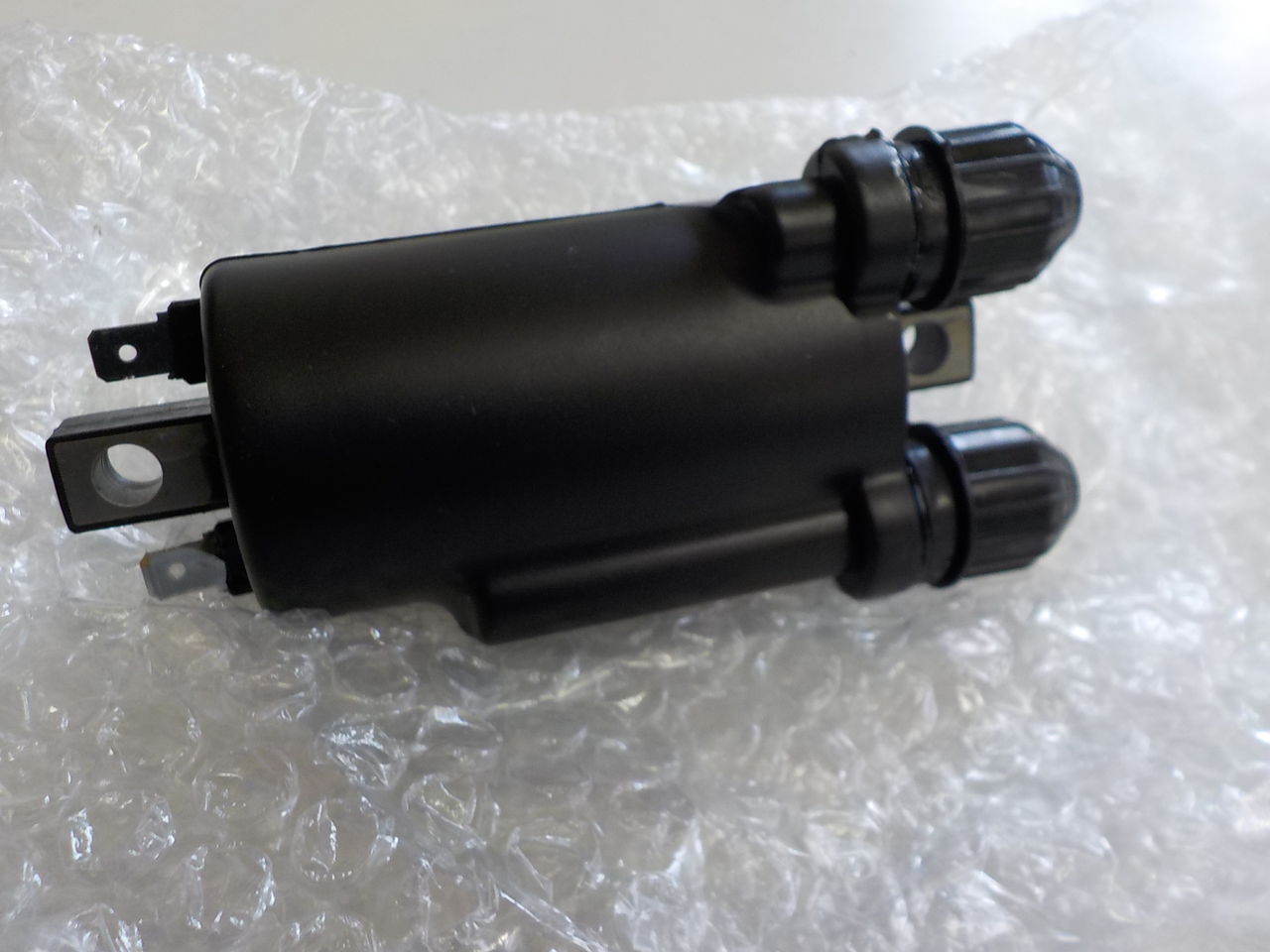

　今回はピックアップ、ステーター、イグニッションコイルの交換を行いました。　
※いずれメインハーネスと共にCDI等も交換をお願いします・・・

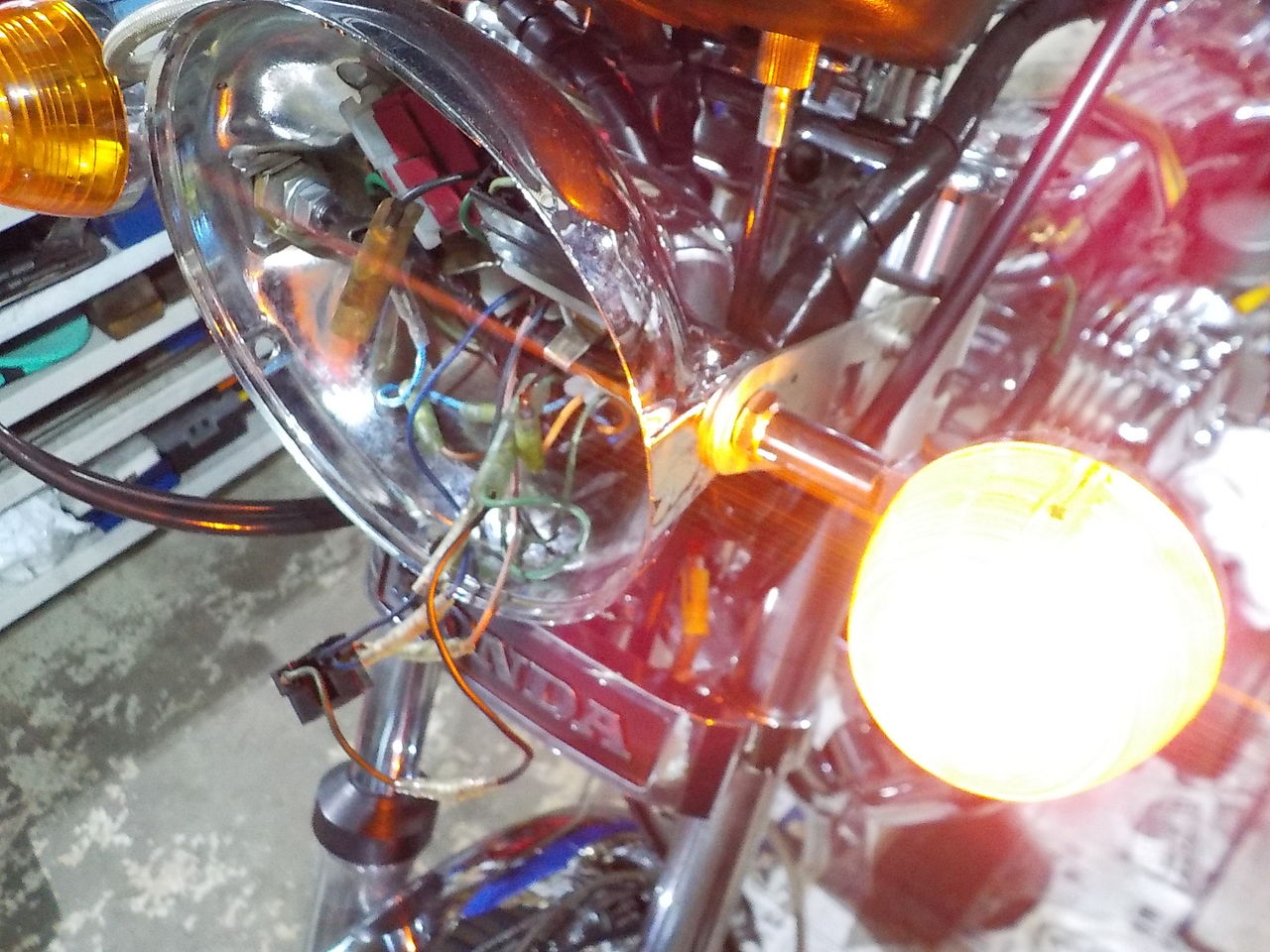

ハーネス側で替えられているギボシなどはコネクター式にして整備性も向上させます・・・

中間のハーネスも製作・・

始動出来ました！！

※オイル下がり、ガソリンタンク内サビ大、長すぎるワイヤー類などなど

順番をおって整備をお願いします。　

タグ：: #点火; #修理; #ステーター; #コイル; #イグナイター; #CDI; #ホーク; #CB400N; #イグニッション; #HONDA

mixiチェック

mccraft

2019年06月28日09:33

カテゴリ: 原付スポーツ　; 修理・整備、メンテ

MBX50 ラジエターホースサーモスタット交換 HONDA AC03

MBX50、グリップ・ラジエターホース・サーモスタット交換とともにクーラント交換エア抜き,
それとミッションオイル交換です。
　

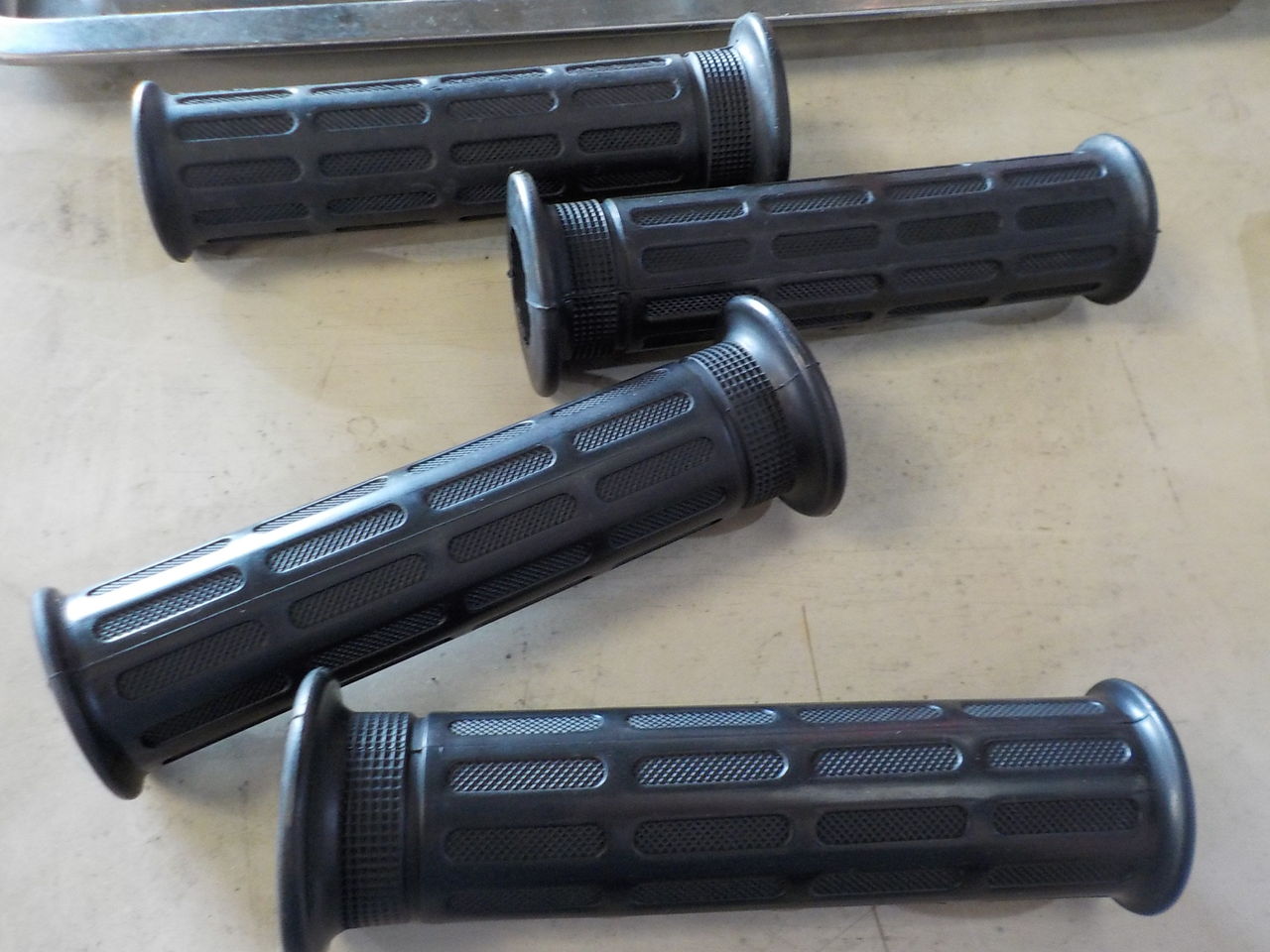

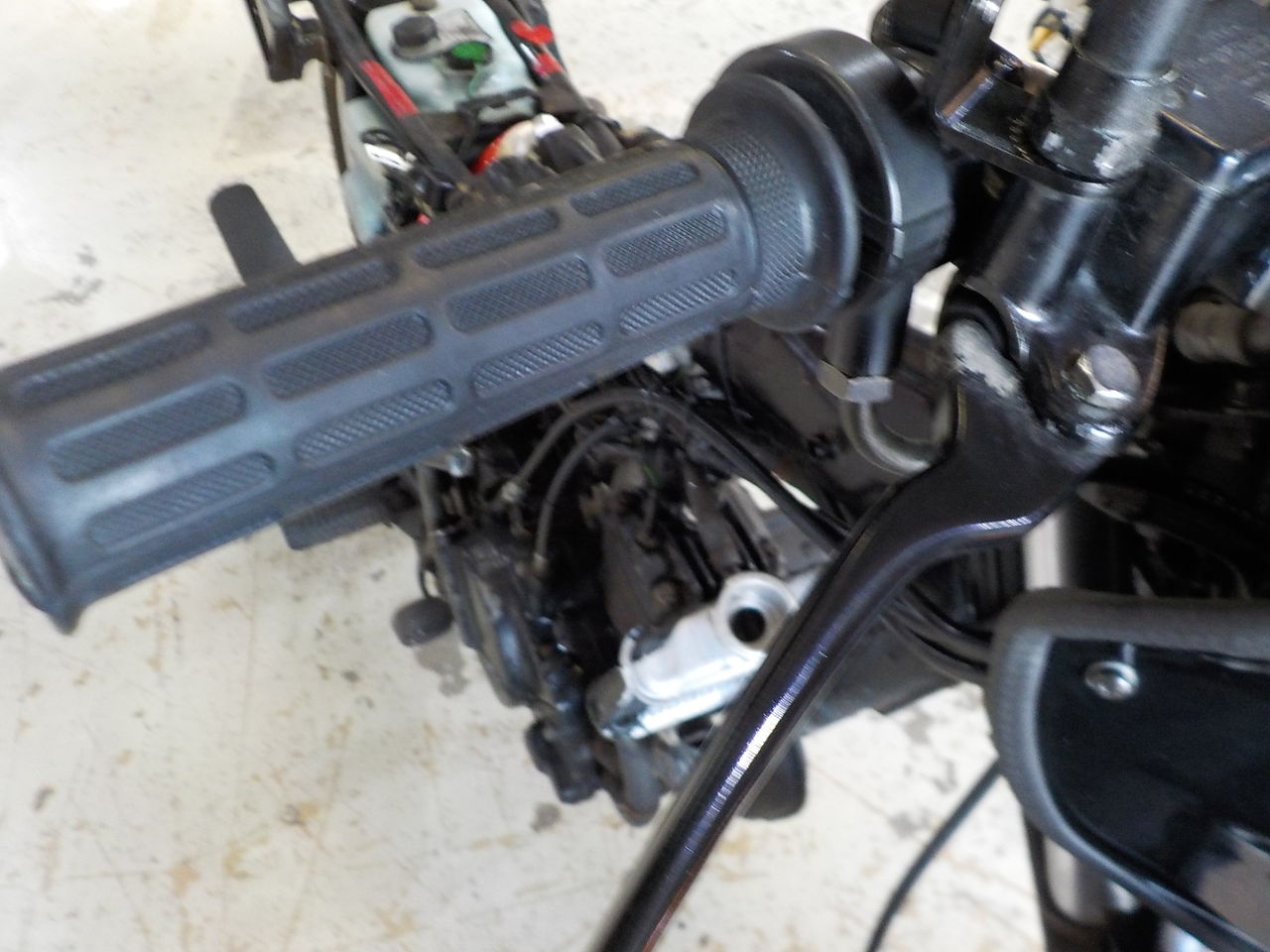

グリップの交換も行います・・・

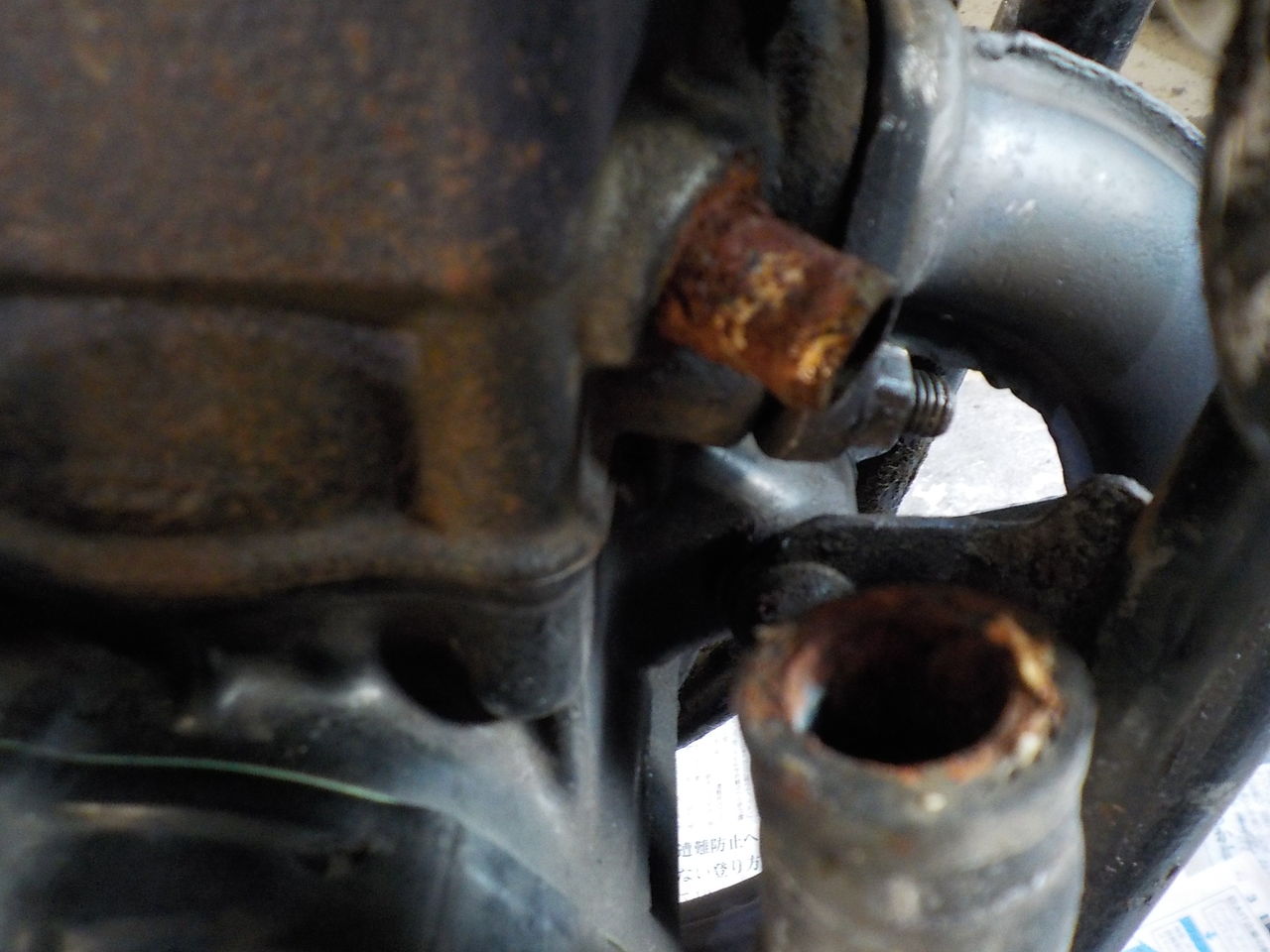

エンジン、ラジエター内は綺麗になるまでフラッシング・・ホース取付け口は錆を除去・・・

オイルタンク下部のジョイントより漏れがある様です・・

ギヤOIL交換

　
完成しました！！

タグ：: #ミッションオイル; #グリップ; #冷却系; #MBX50; #ラジエターホース; #サーモスタット; #交換; #HONDA; #AC03

mixiチェック

mccraft

2019年06月25日11:00

カテゴリ: ZEPHYR 400 kai Χ　750 1100; 修理・整備、メンテ

ゼファー750 テンショナーカムチェーン交換タペット調整 KAWASAKI Zephyr ZR750 1991 C1

完成です！！

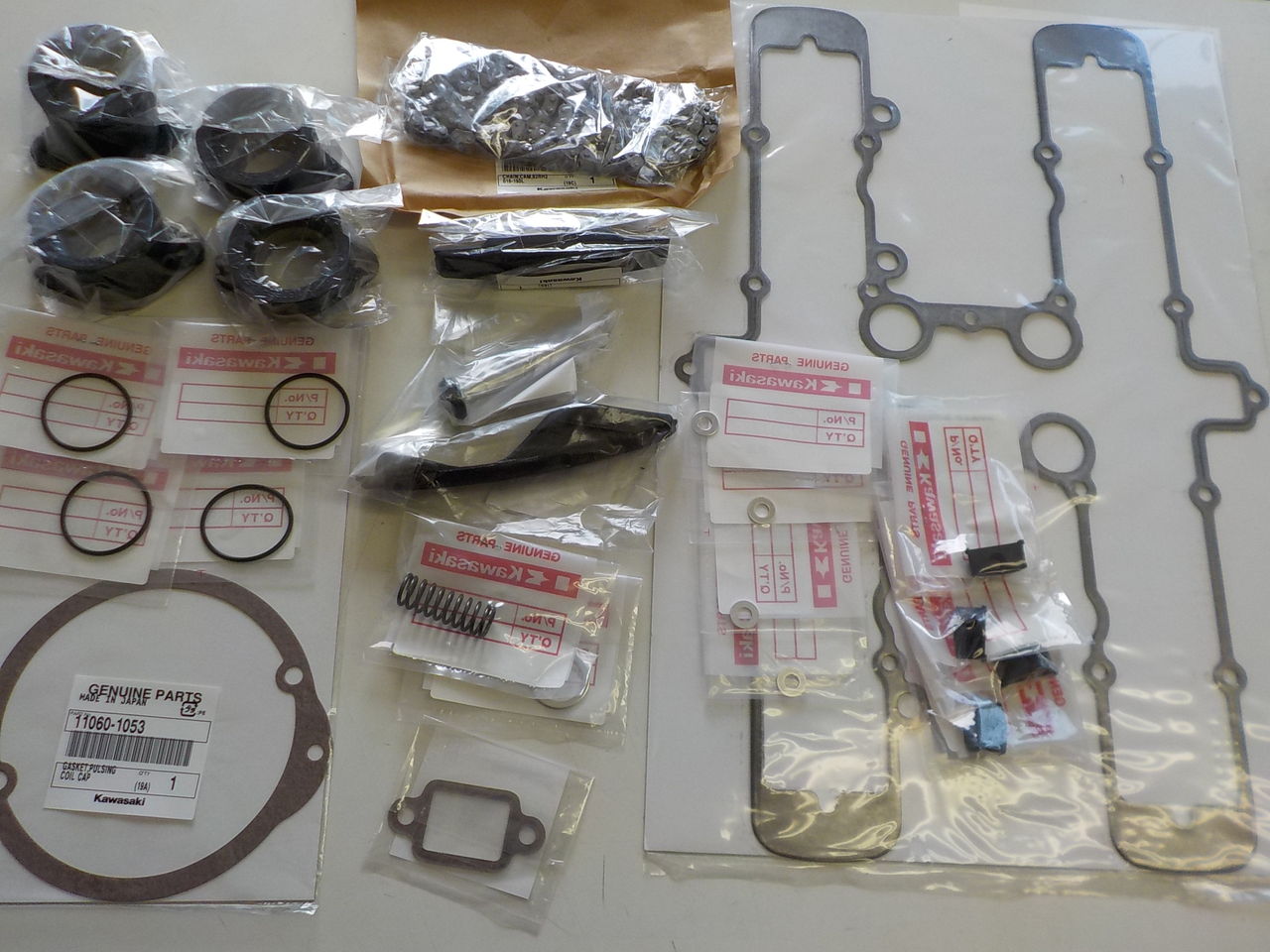

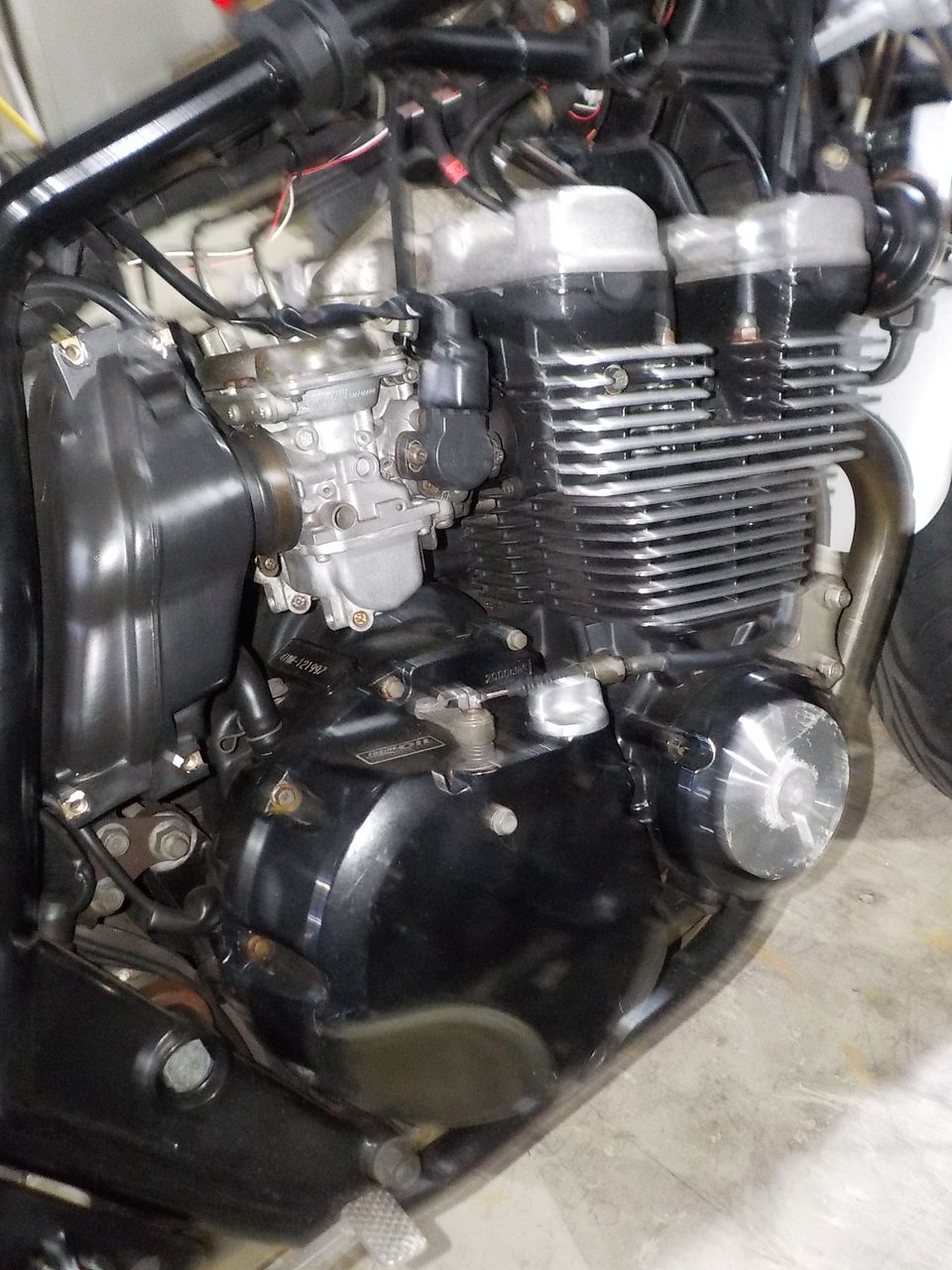

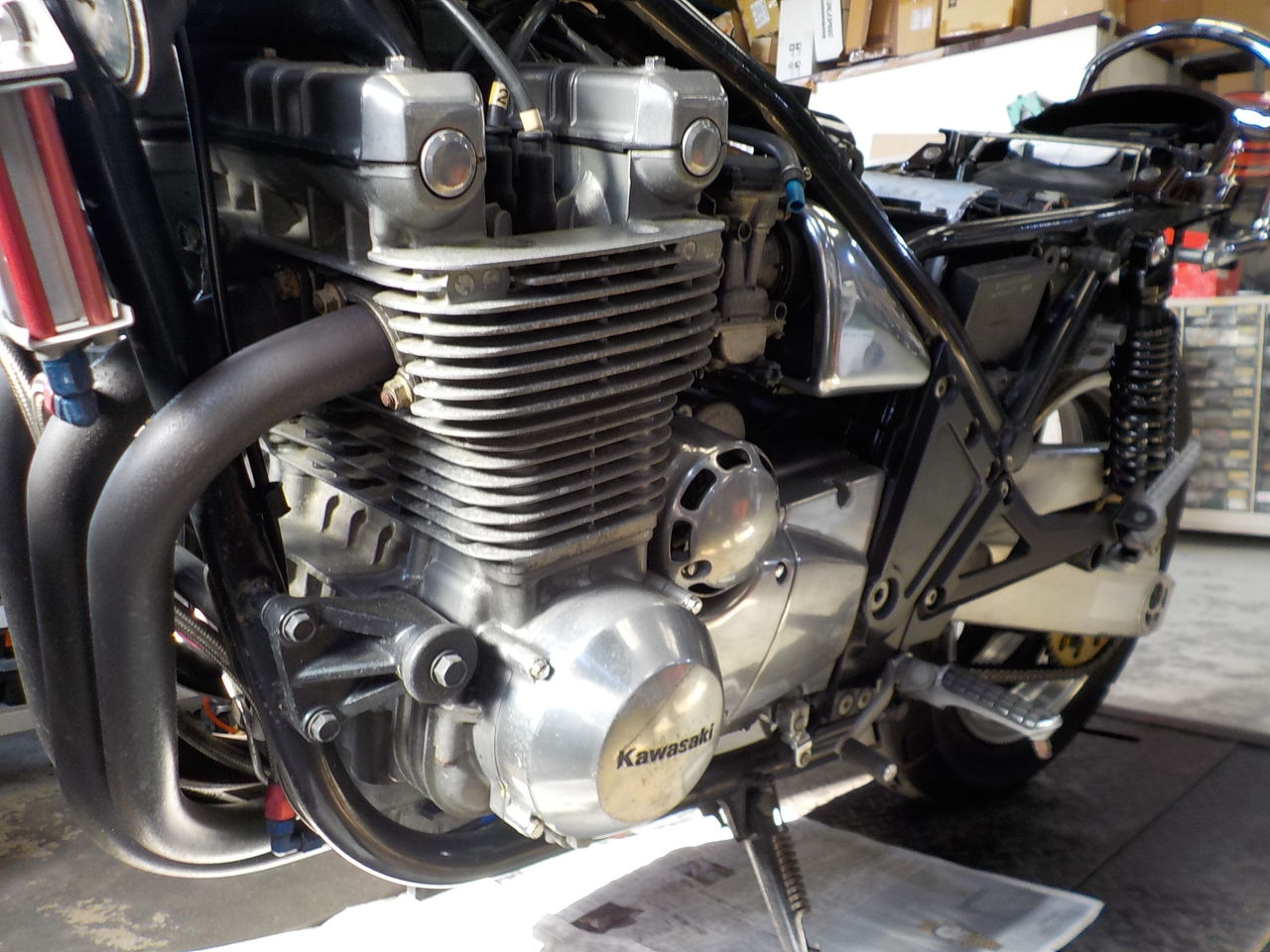

ゼファー750、カムチェーン＆テンショナー交換+タペット調整をおこないます。

カムチェーンの伸び、テンショナーの磨耗、ヘッドカバー内ガイドの欠品、これらチェーンのバタつきによるメカノイズや
バルタイの遅角などを直して行きます・・・・

　限りなくクリアランスがゼロ近いバルブクリアランス調整も・・・

作業は↓から

（テールカウル変更ペイントはコチラへ！）

キャブドレン

　

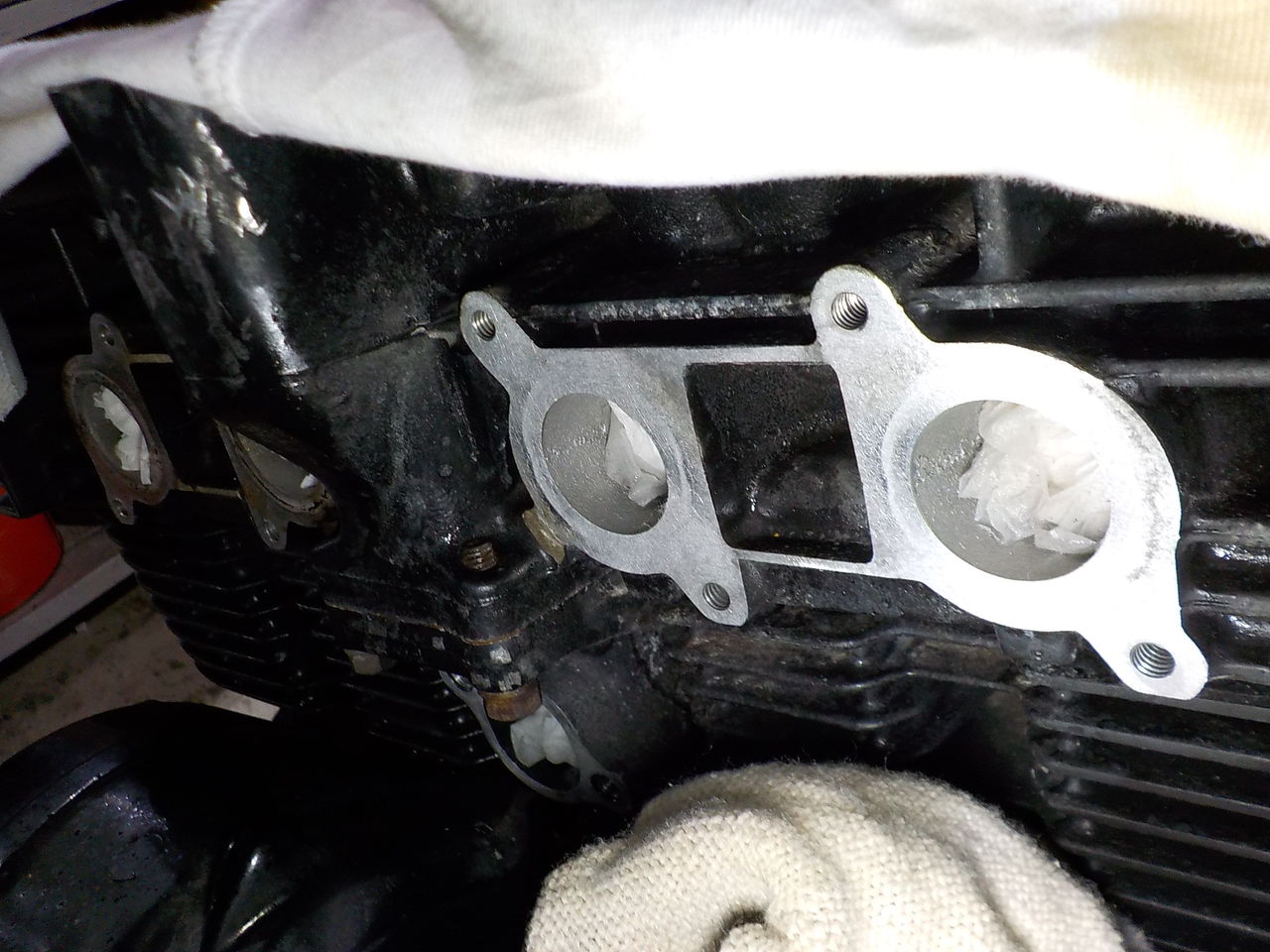

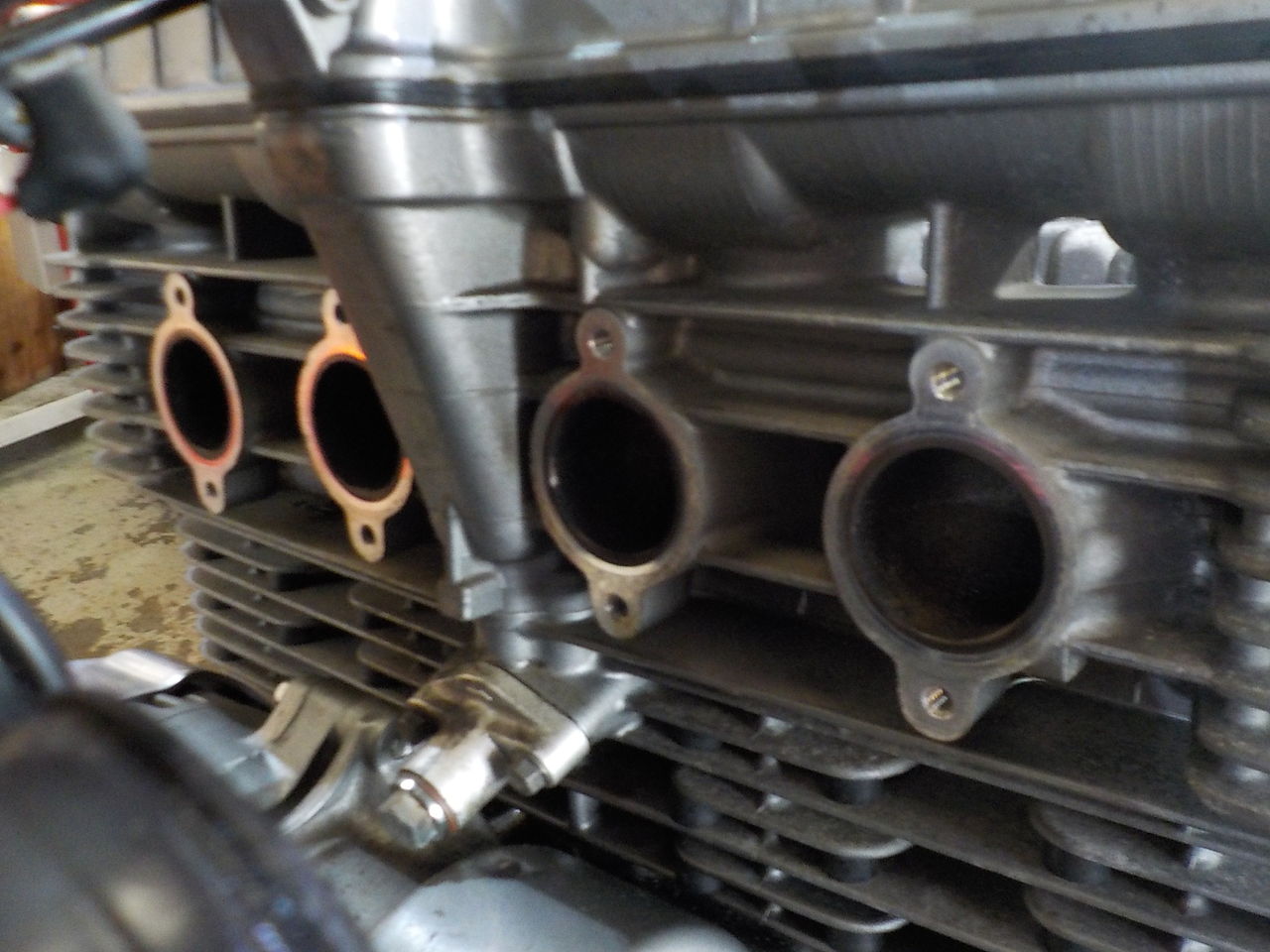

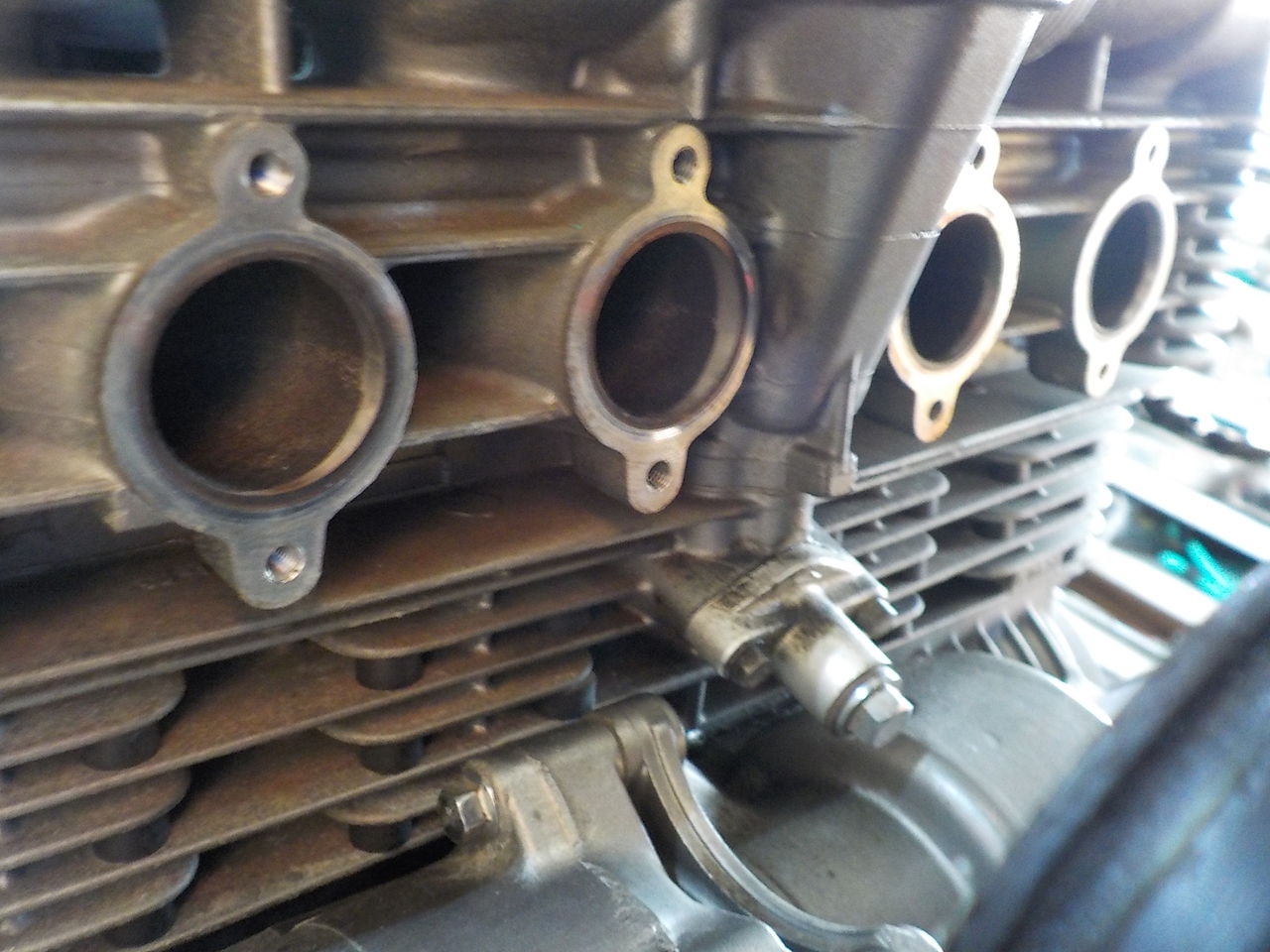

インシュレーター交換、2次エア修正・・・

　

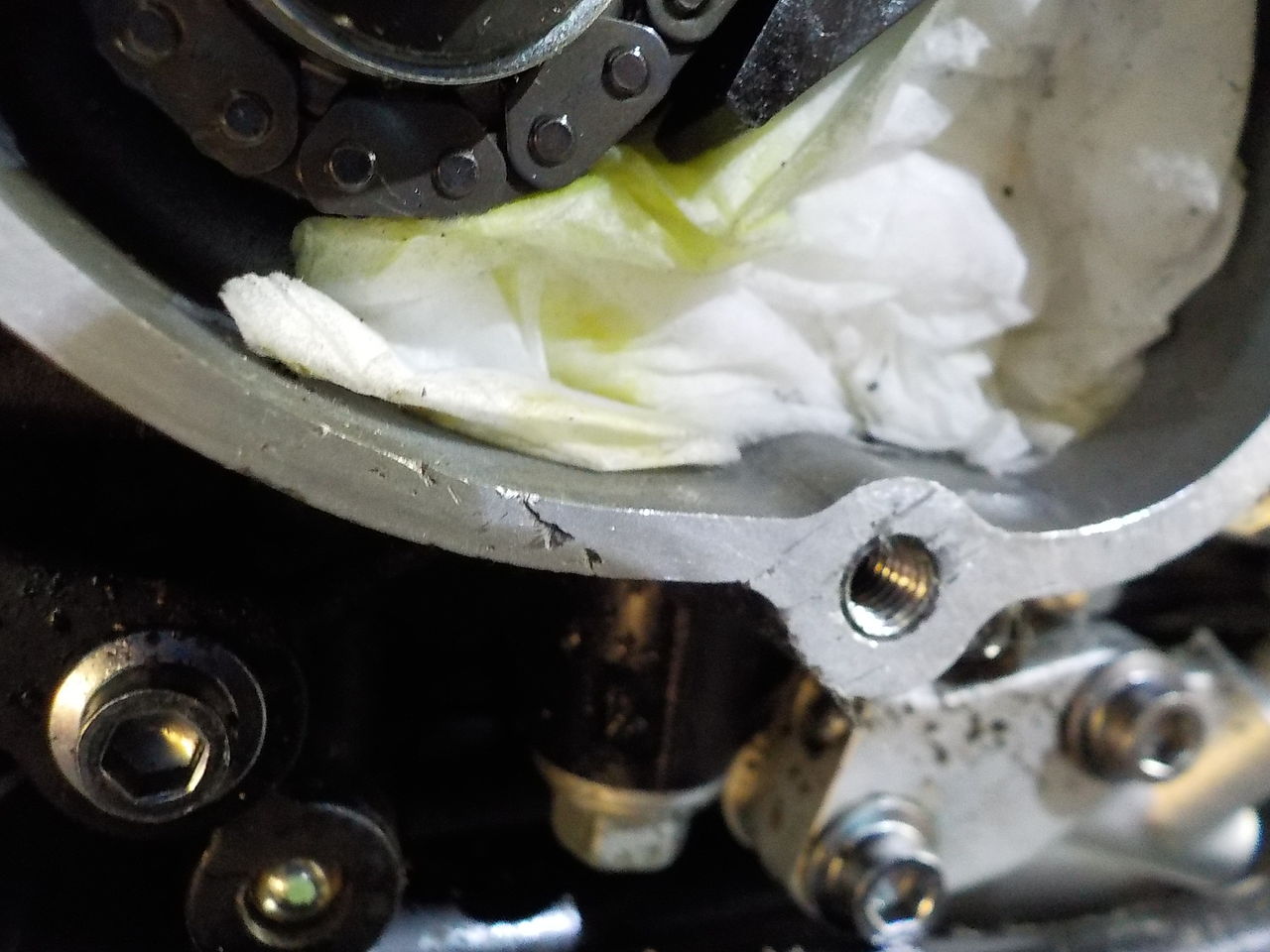

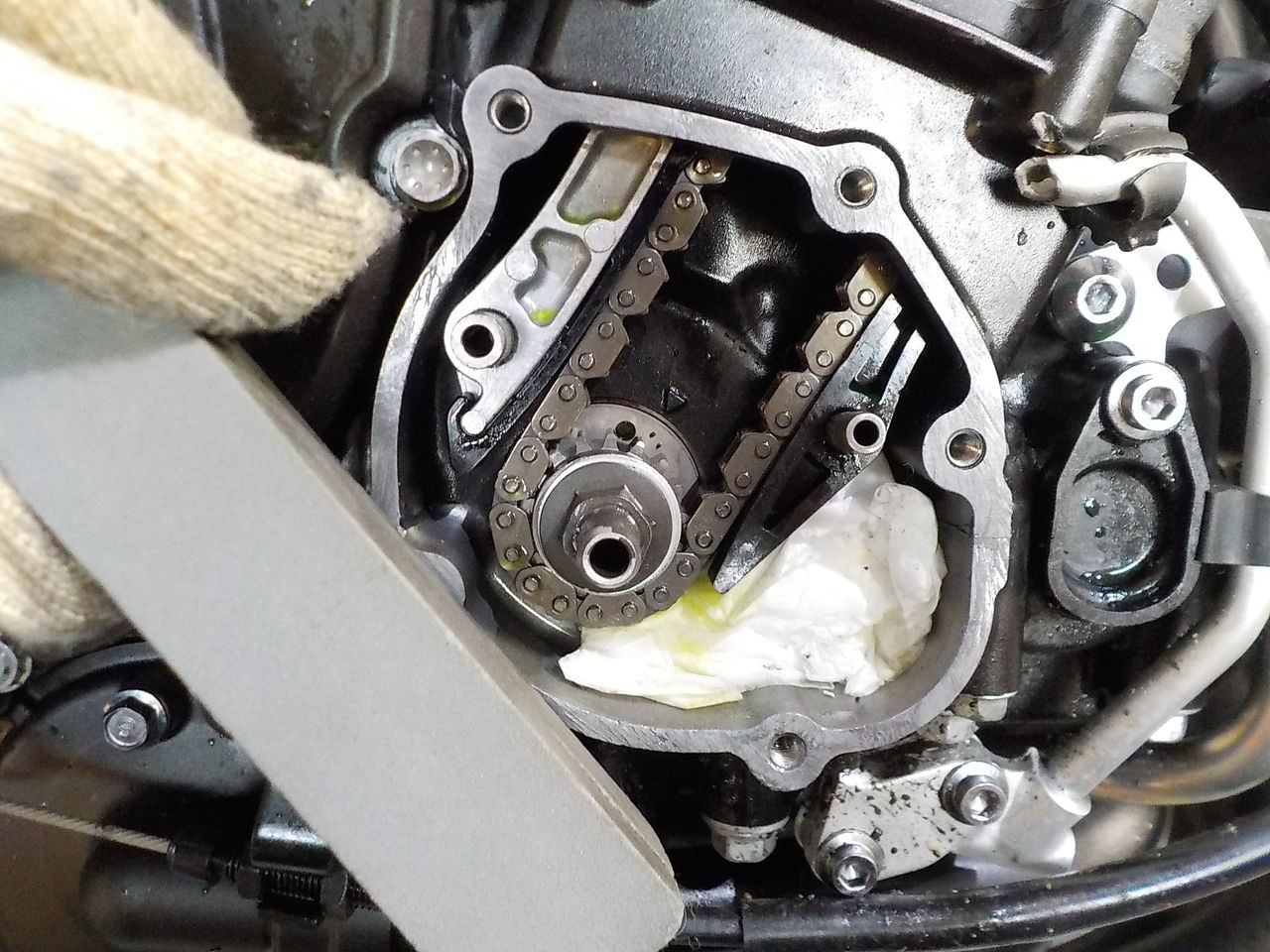

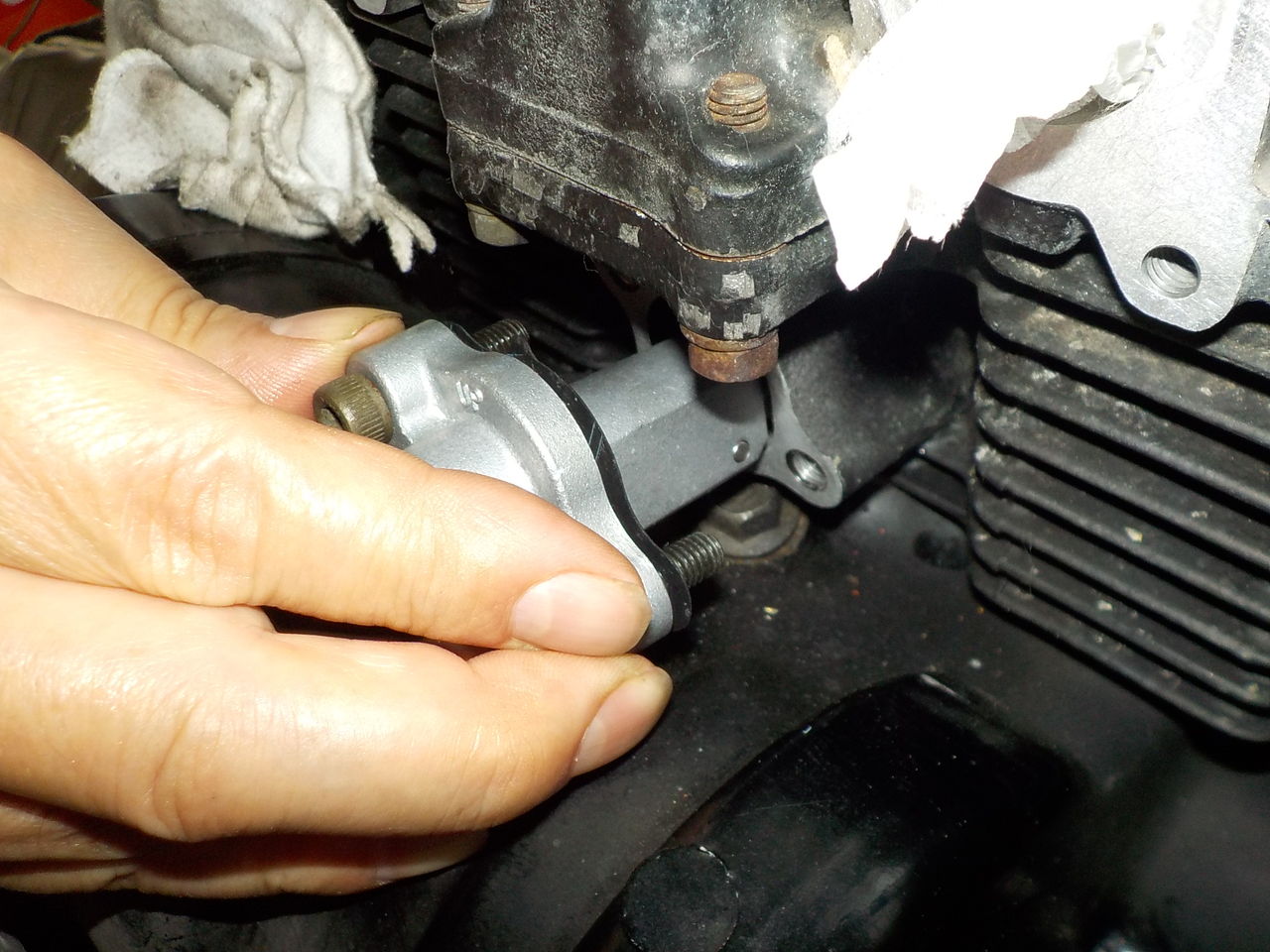

テンショナー、カムチェーン交換

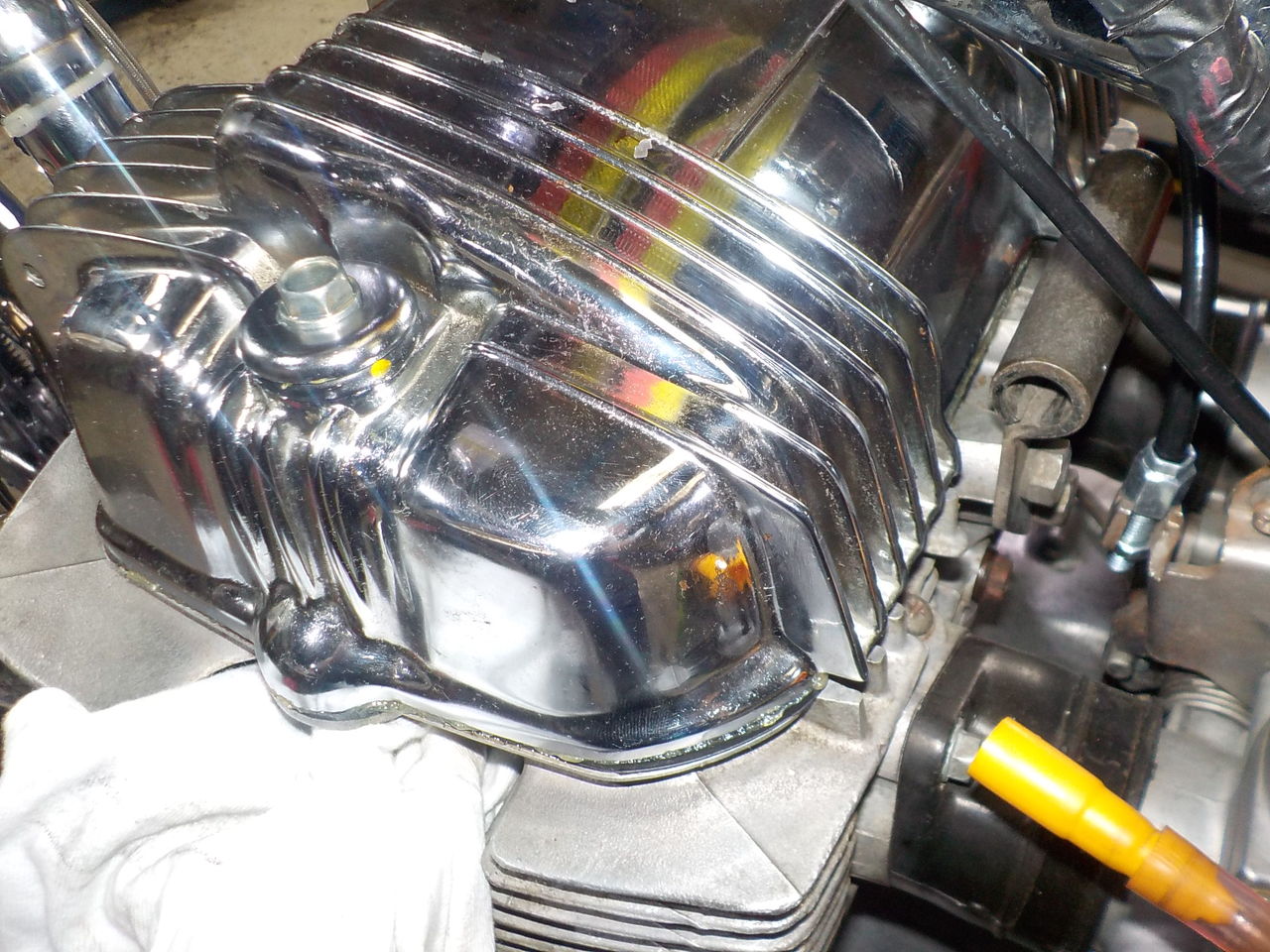

タペット調整・・・

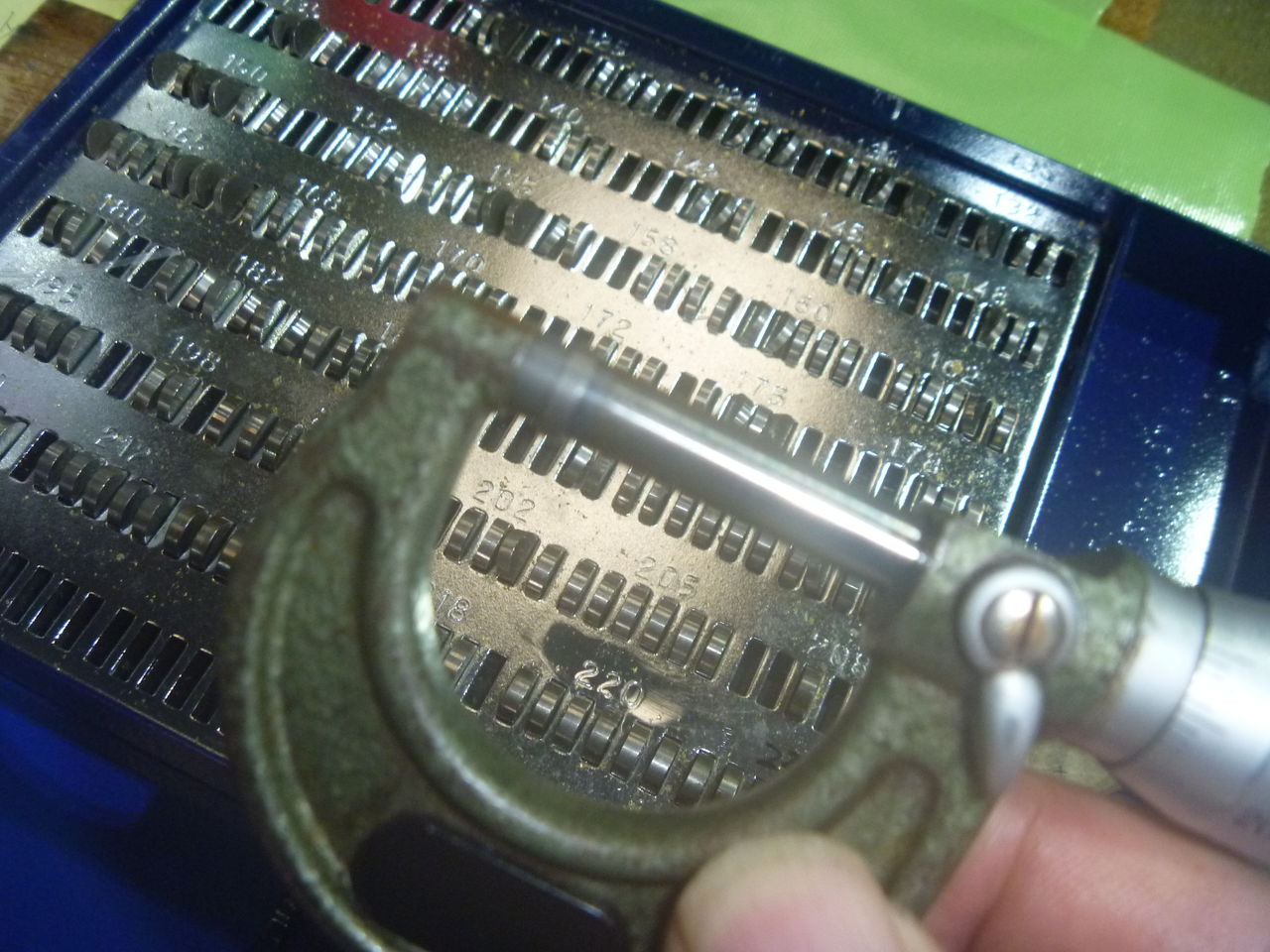

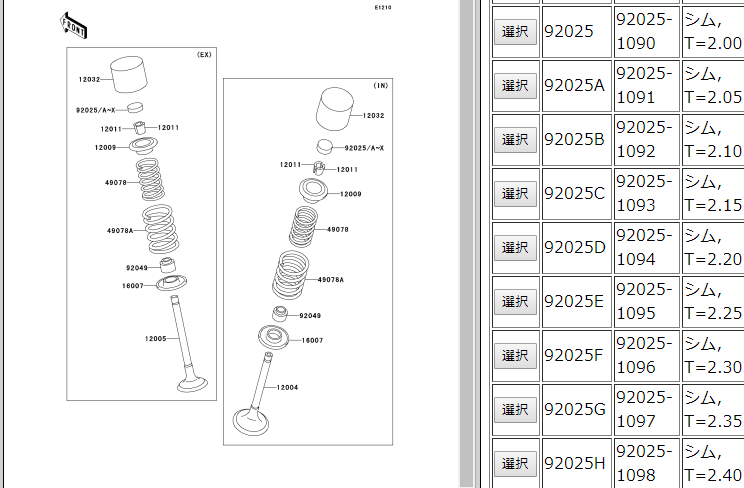

＃3番のエキゾースト側のシムは一番薄い200番が使われているうえに狭いクリアランスです。
こちらを直すにはヘッドとバルブを外し、バルブステムのトップ面を研磨する必要があります。

　

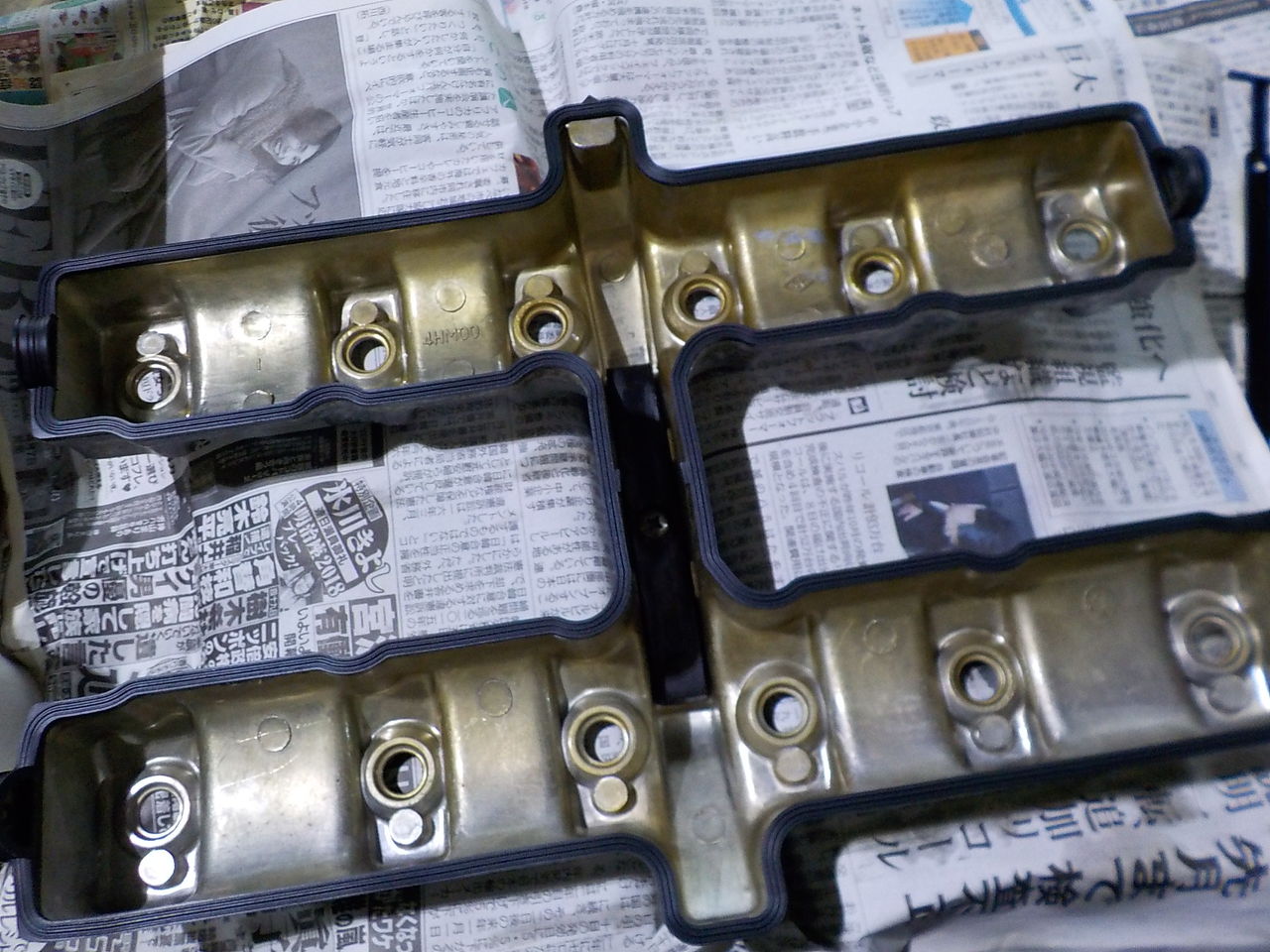

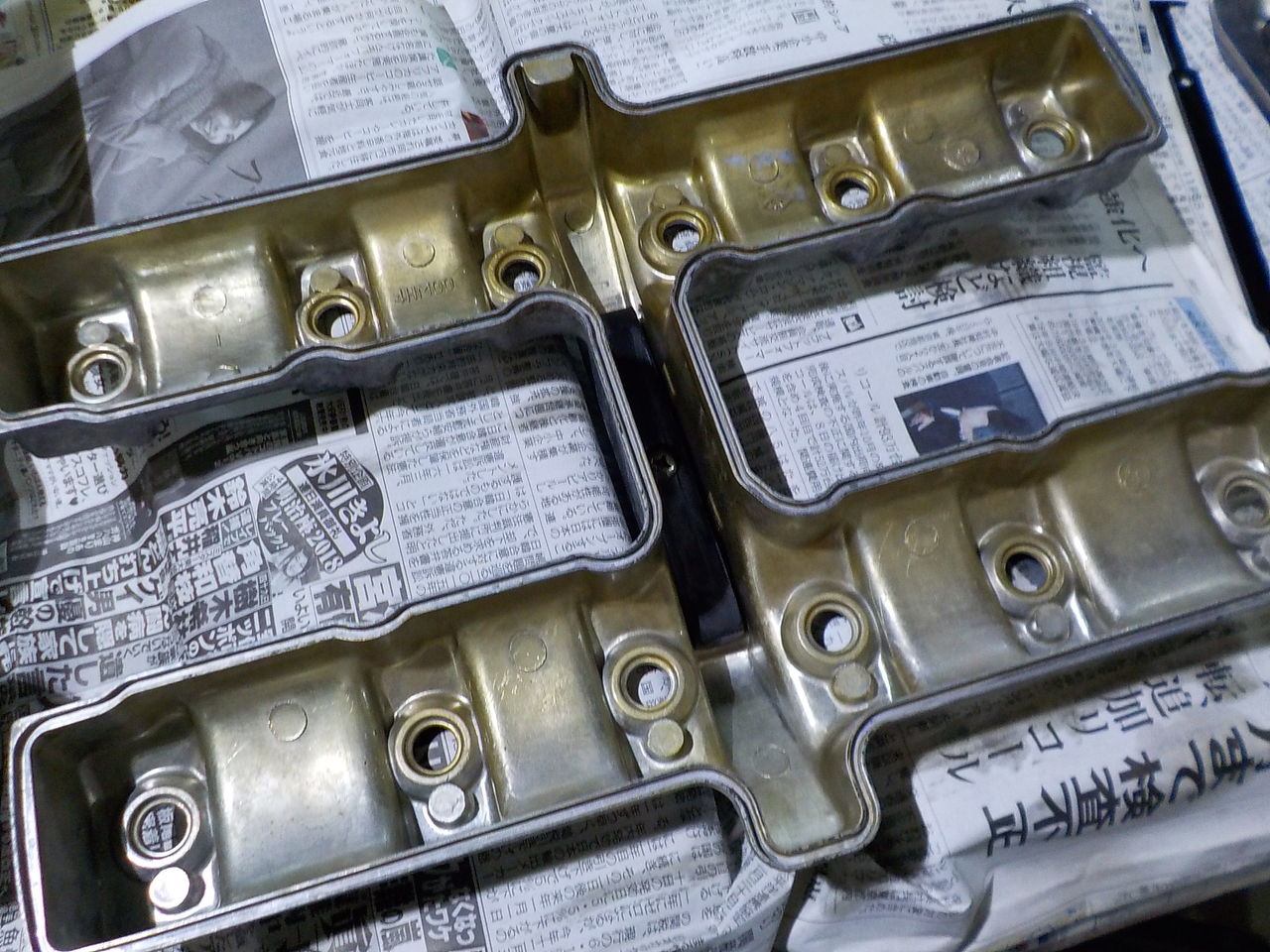

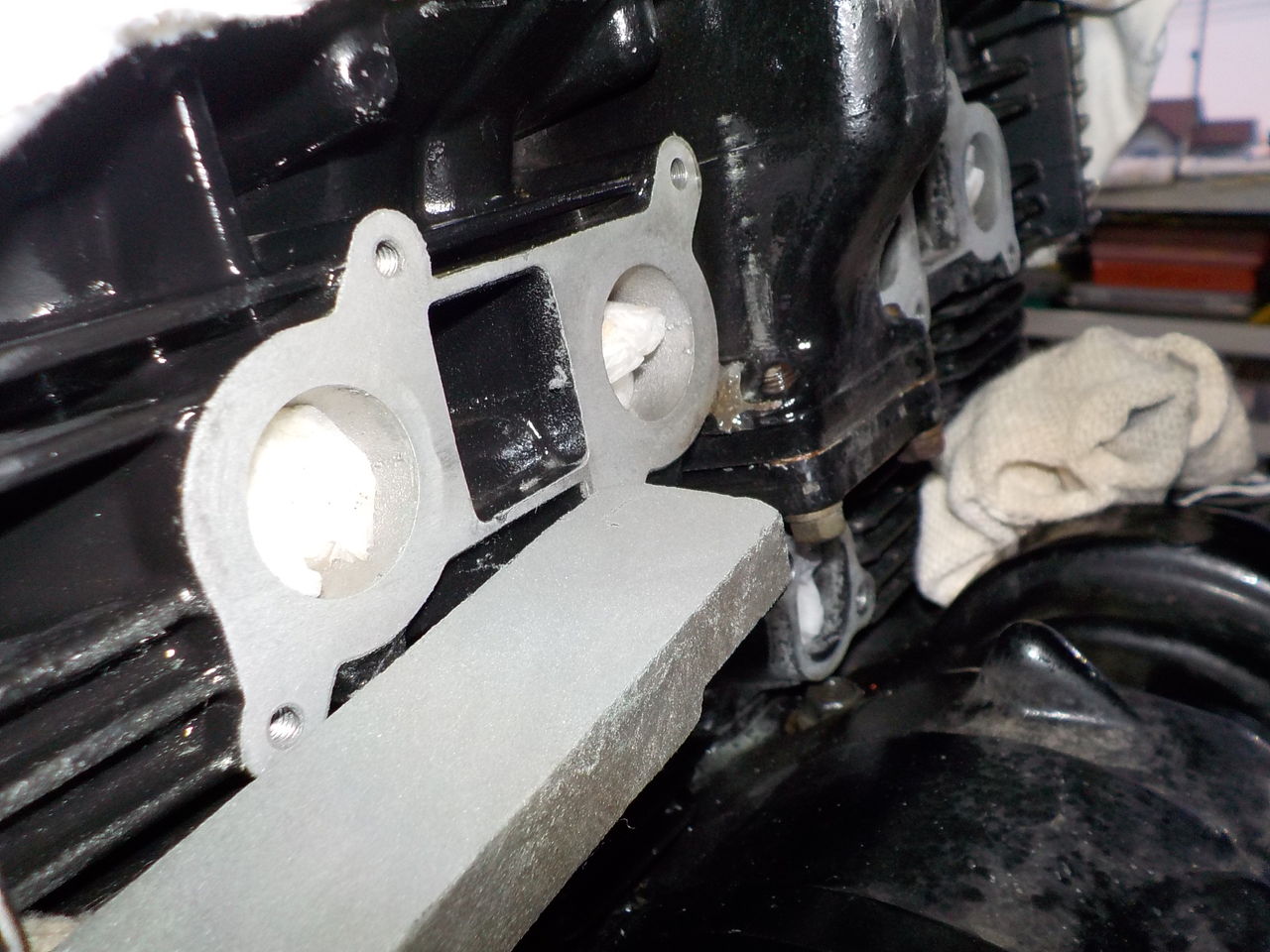

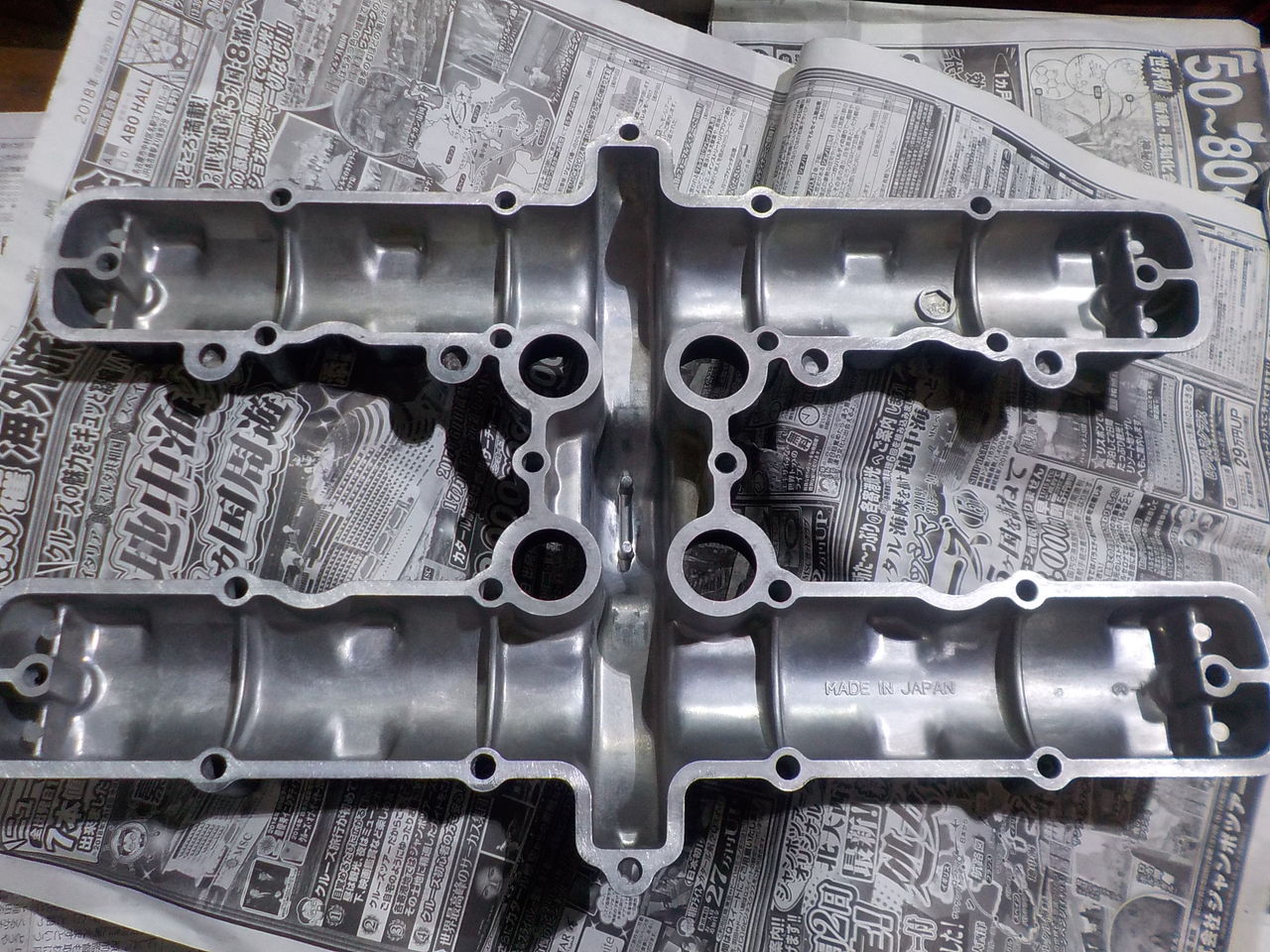

各ガスケット面修正・・・

　←チェーンスライダー欠品してます

新品のカムチェーンではバルタイもピッタリです！！

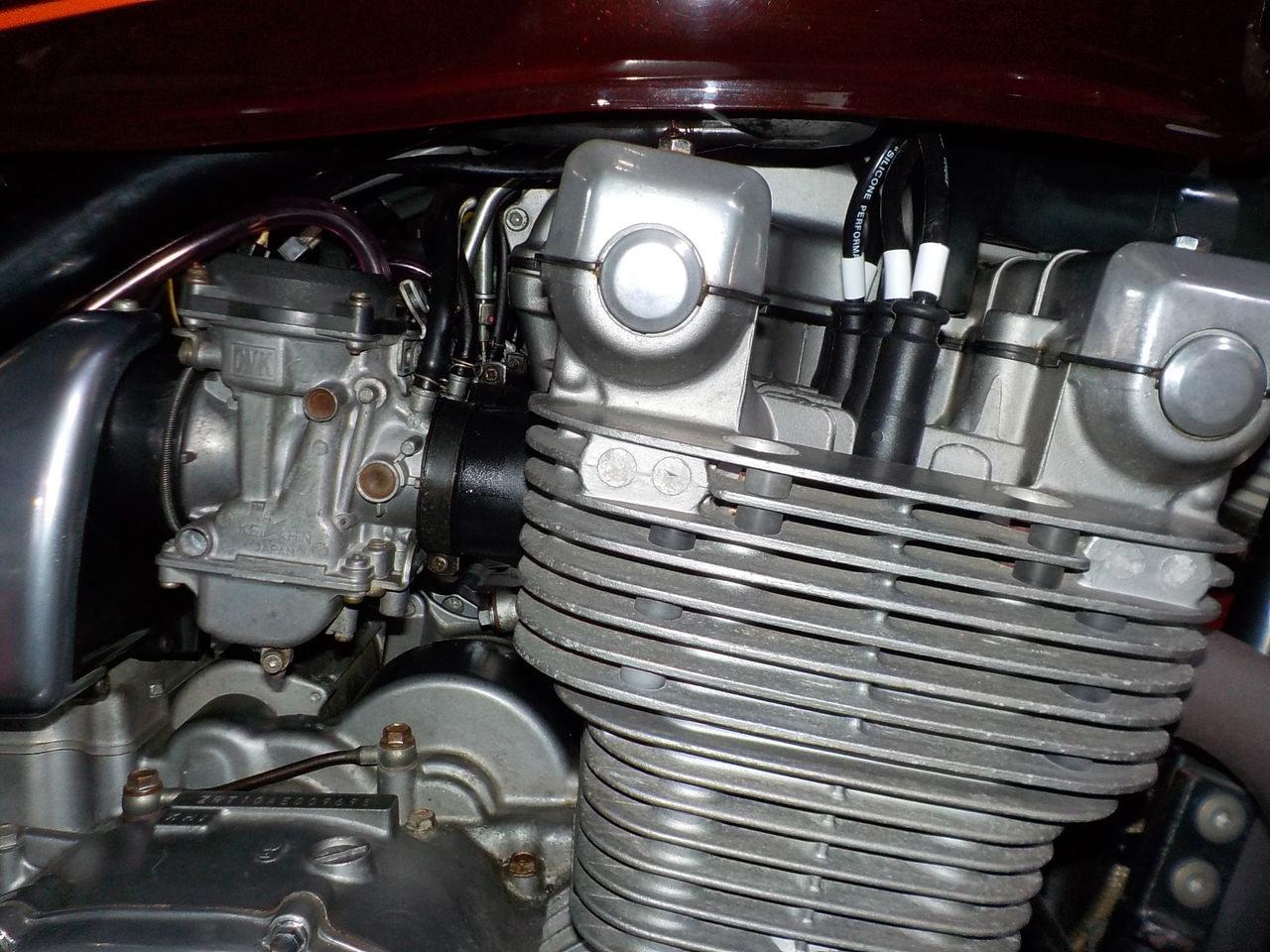

キャブ　ついでなので錆や汚れを清掃しておきます・・・・

キャブレター同調、調整・・・

キャブはセッティングにより低中速を更に改善する事も可能です！！
　

　

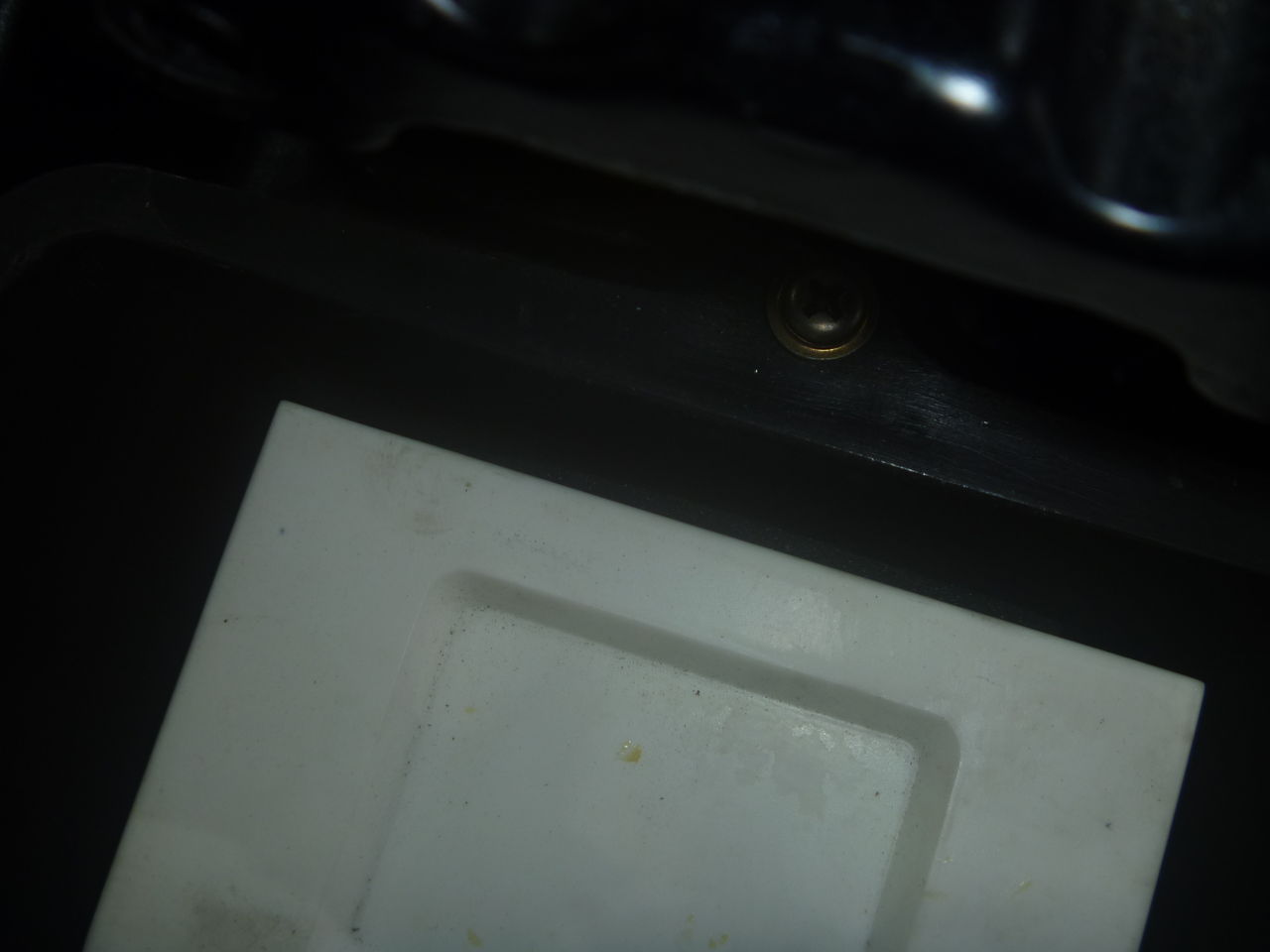

エアクリBOXの蓋は何故かカットされておりフィルターに隙間が開いて役目を果たしていません。
　

　とりあえず仮修正しておきました・・

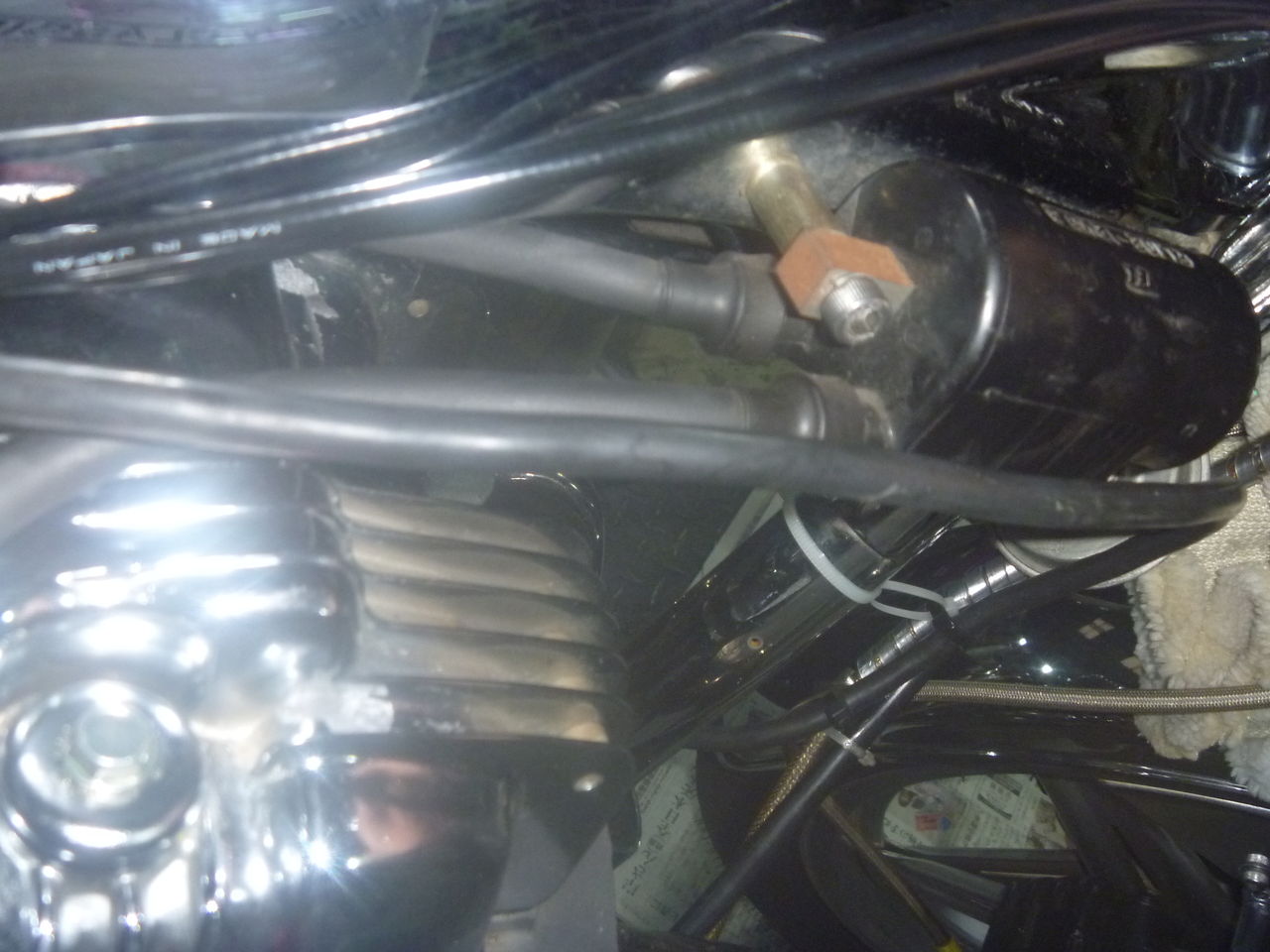

オイルクーラー

取付け不良です・・

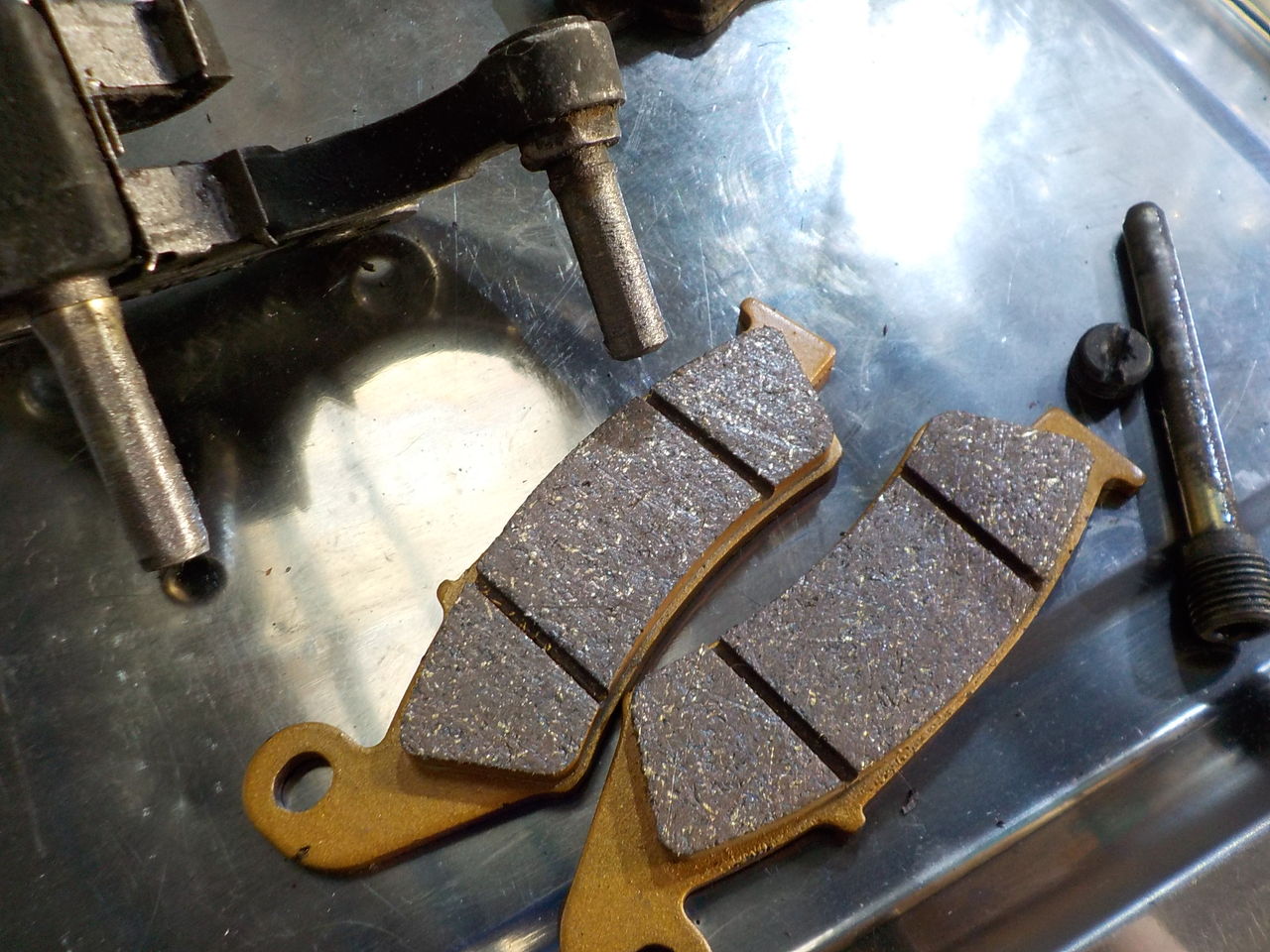

フロントブレーキ　握ってから効くまでにタイムラグが大きく危険なブレーキも・・今回は簡易的に直しておきます・・

とりあえず危険な箇所は増し締めしておきましたが他の部位も定期的に増し締め、給油、調整等が必要です。

エンジンマウント
ウインカー　

　

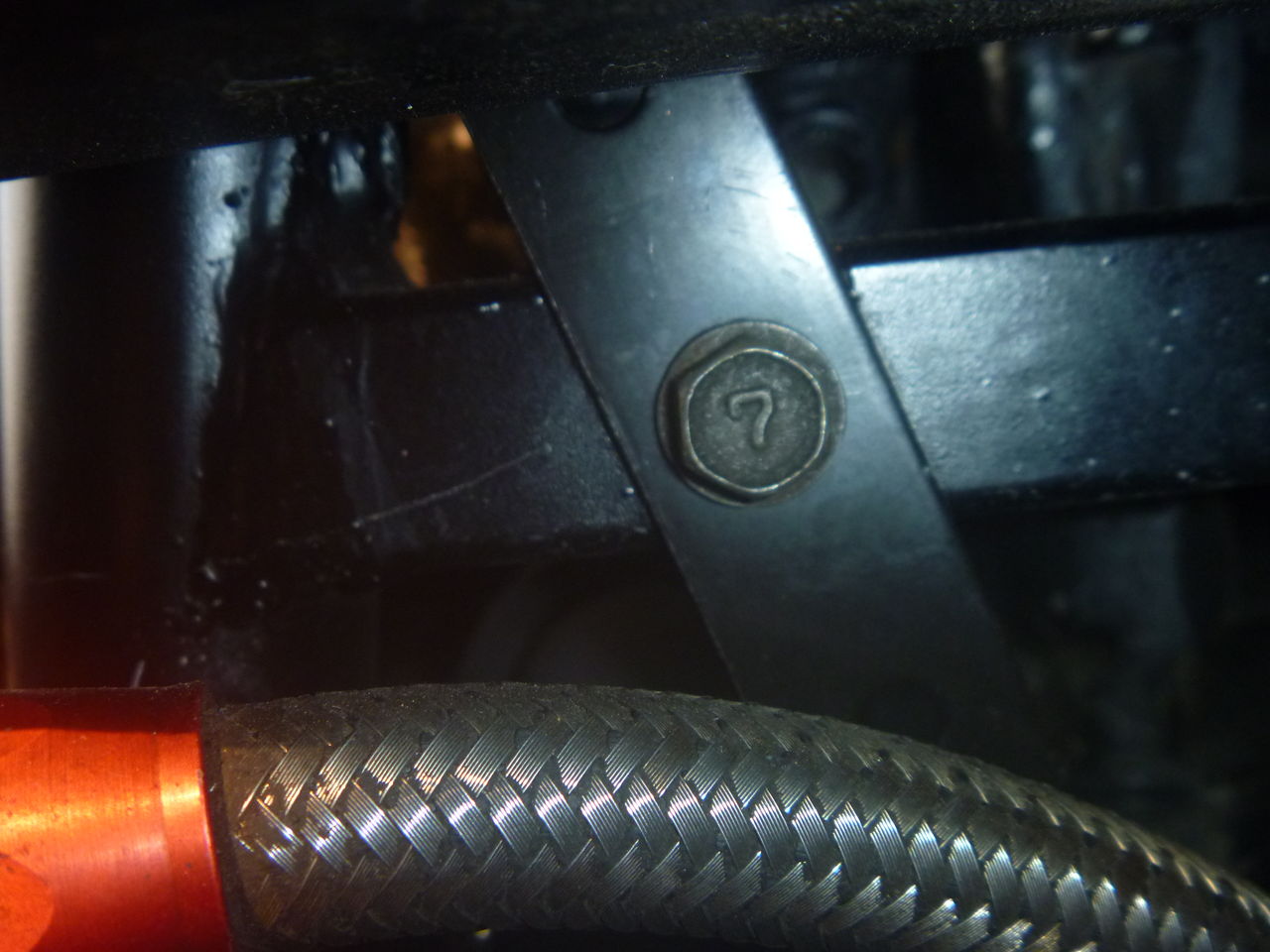

サイドスタンドはスイッチステーが曲げられており本来あるはずのナットが欠品しています・・

F,ブレーキスイッチ交換・・

完成です！！

※今後、見直した方が良い箇所は下記になります！！

　

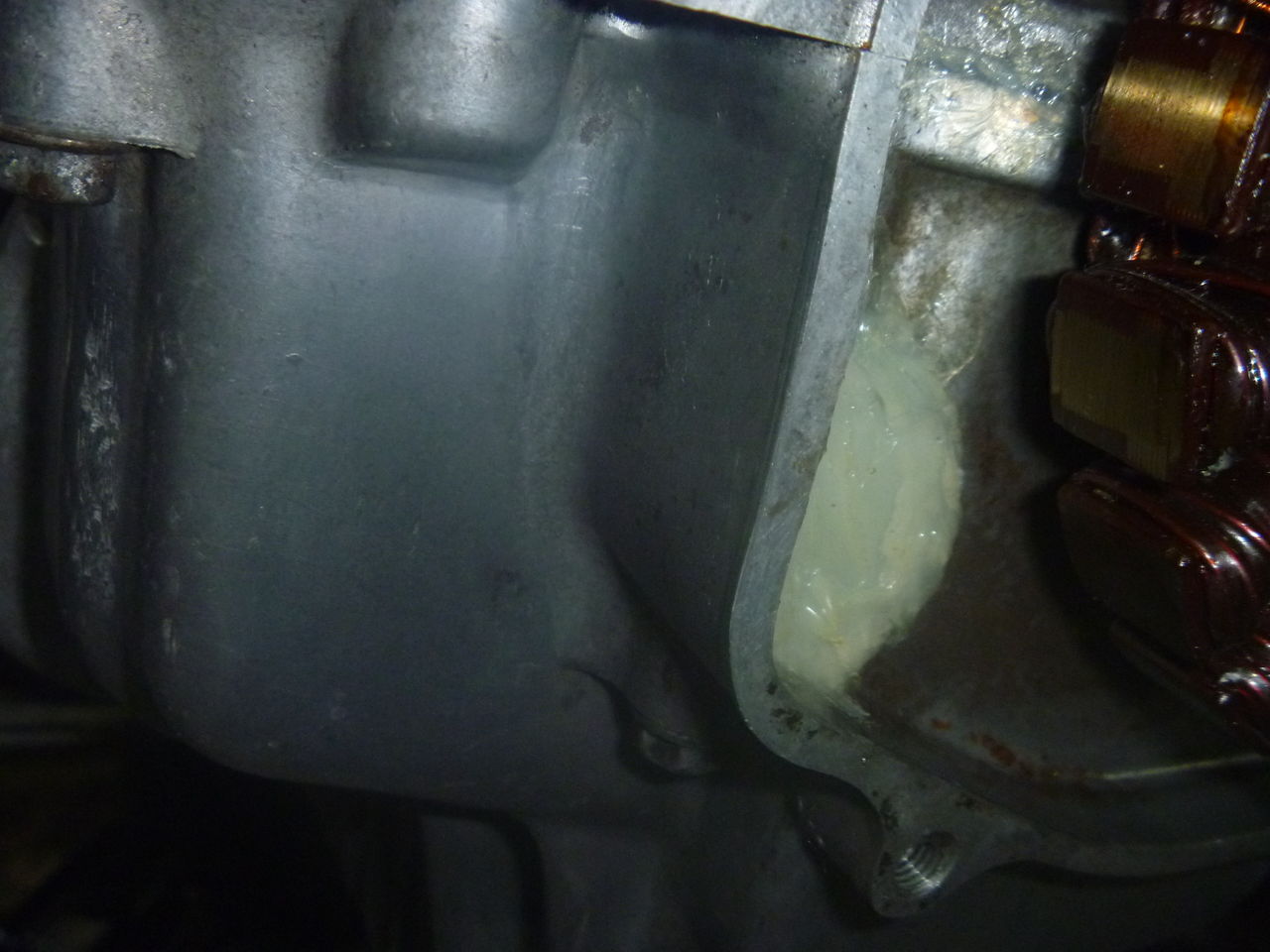

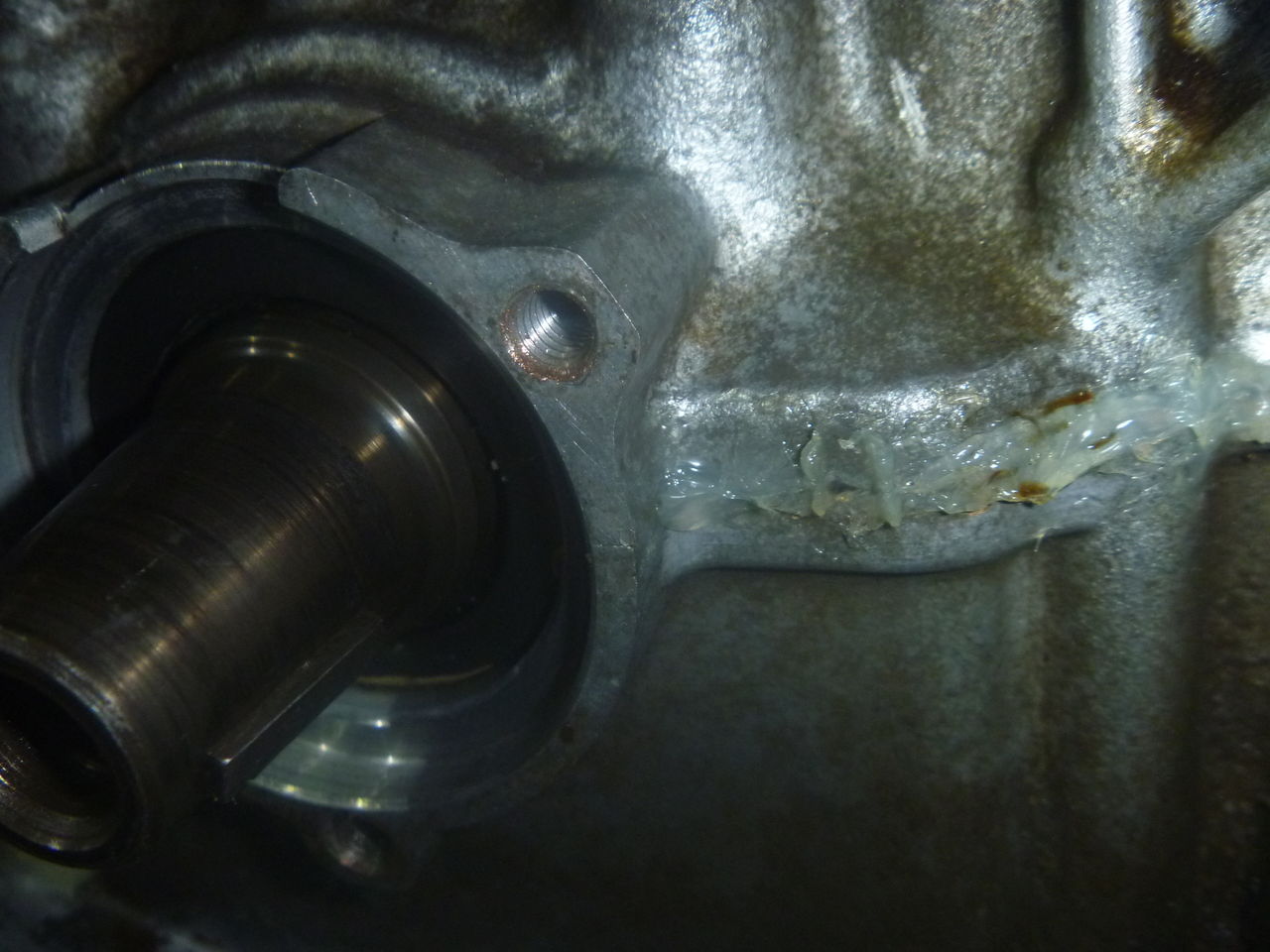

シリンダーベースよりオイル漏れあります・・

←タンクねじ→右サイドカバー

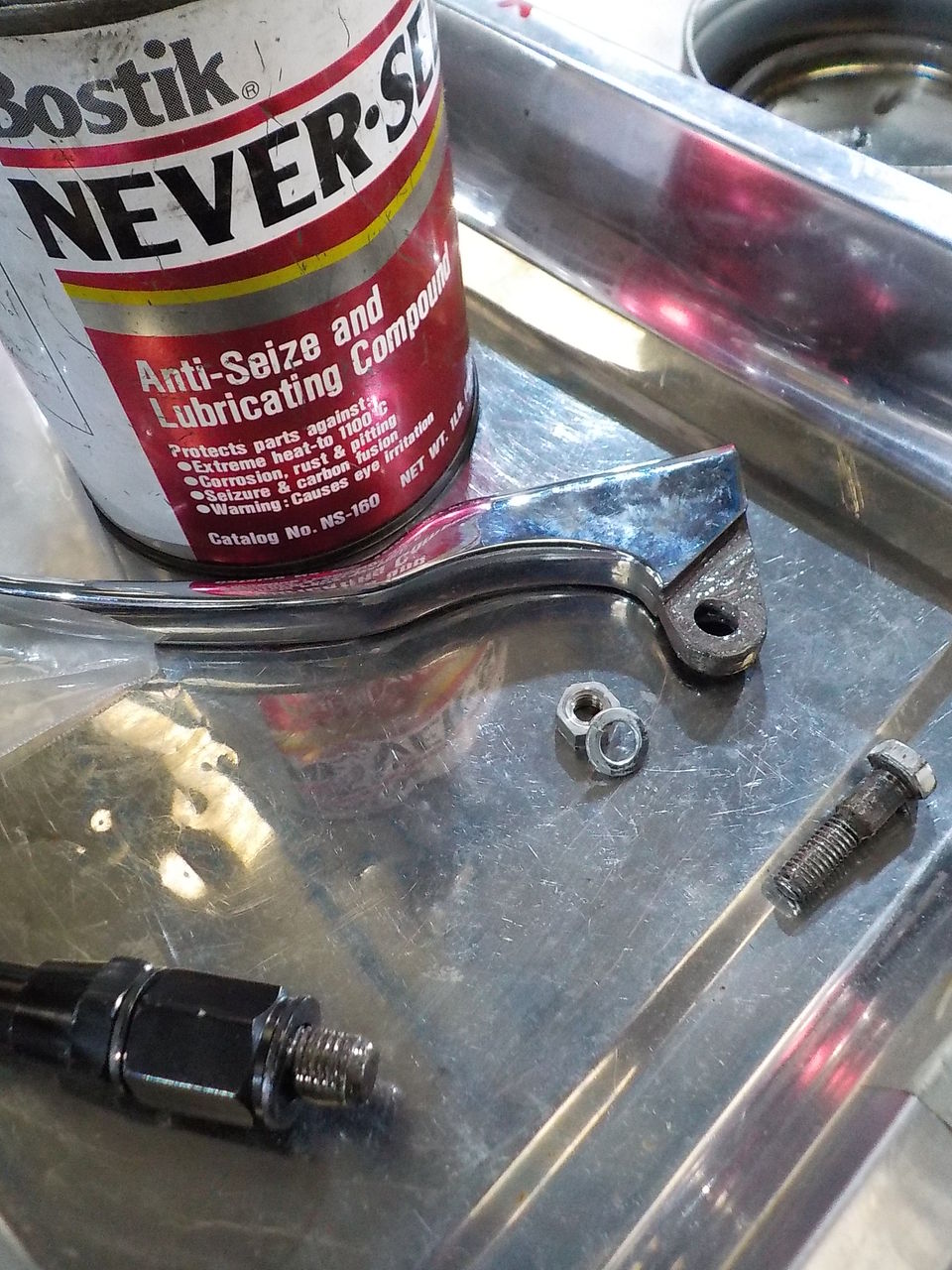

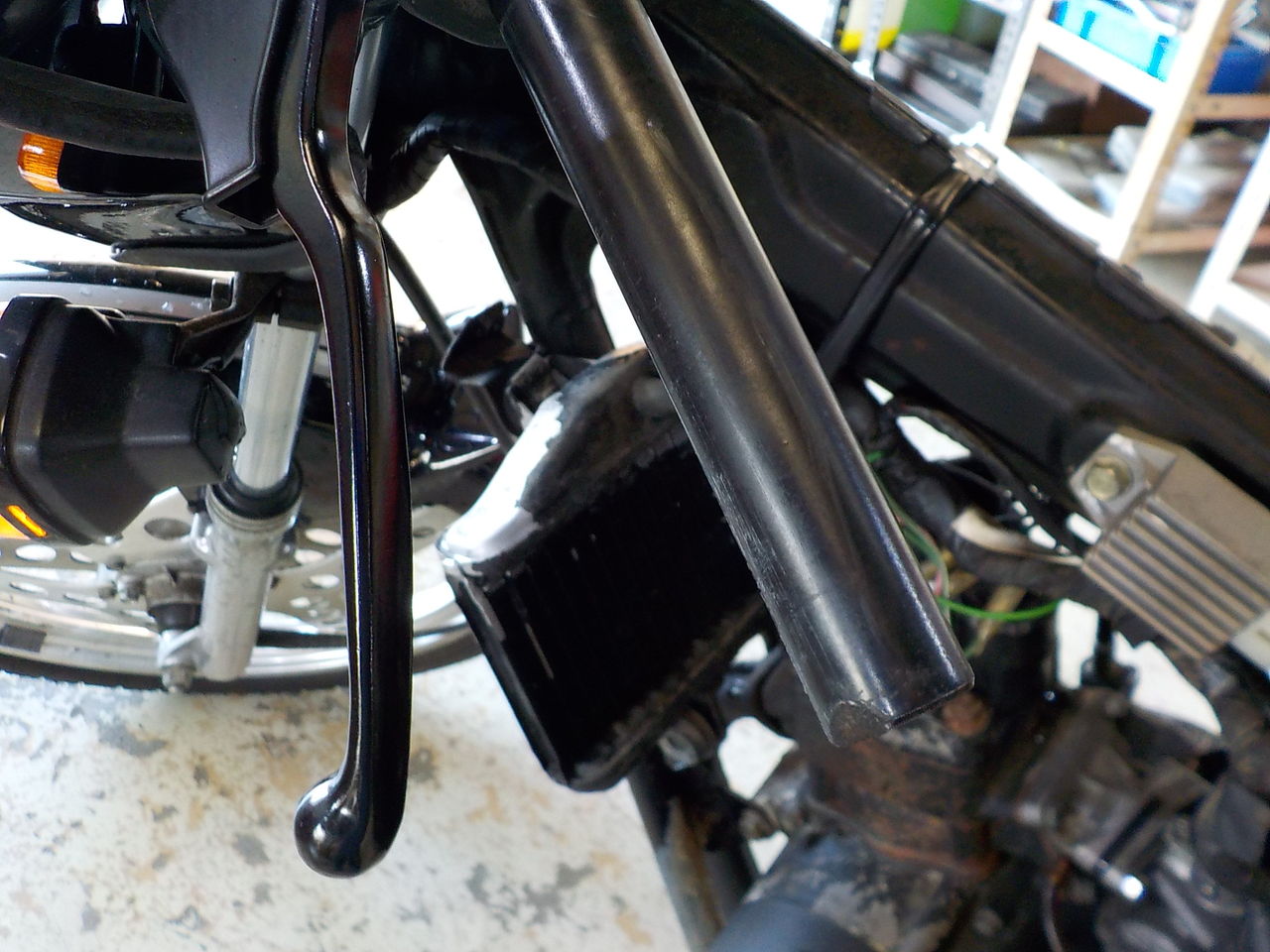

クラッチレバーがた　

オイルクーラー取付け

　
サイドスタンド

オイルには金属片が・・オイルパン周り

フュエルコックとホース類ブレーキディスク＆キャリパー、ﾏｽﾀｰなど　

　　　
調整限度のバルブ周り・・

→ → → R,フェンダー＆テールカウル変更ペイントへ続きます！

タグ：: #カムチェーン; #交換; #タペット; #調整; #シム; #バルブクリアランス; #同調; #Zephyr750; #ゼファー; #テンショナー

mixiチェック

mccraft

2019年06月25日11:00

カテゴリ: ZEPHYR 400 kai Χ　750 1100; ﾚｽﾄｱ塗装ﾃﾞｨﾃｰﾙﾊﾞﾌﾌﾞﾗｽﾄ仕上げ

Zephyr750　Z2テール＆フェンダー変更 KAWASAKI ZR750C 　1991 ZR750-C1

ゼファー750の少し長すぎるテールをバランス良く、かっこ良く！します・・　

↓　

Z2の様なかっこいいテールになりました！！

　
ペイント、出来上がりました！！

　
テールカウルは到着後、実車にあわせて塗装します・・

　
※まずはテールカウル、リアフェンダーの納期を確認します。。。

　テールはメーカー在庫有り。発注しました。　

　
到着後、実車にあわせて塗装します・・

　リアフェンダーはBOで納期1ヶ月との事でしたが・・・

　予定より早く入荷しました！

　まず、テールカウル入荷しました！

→比較してみました

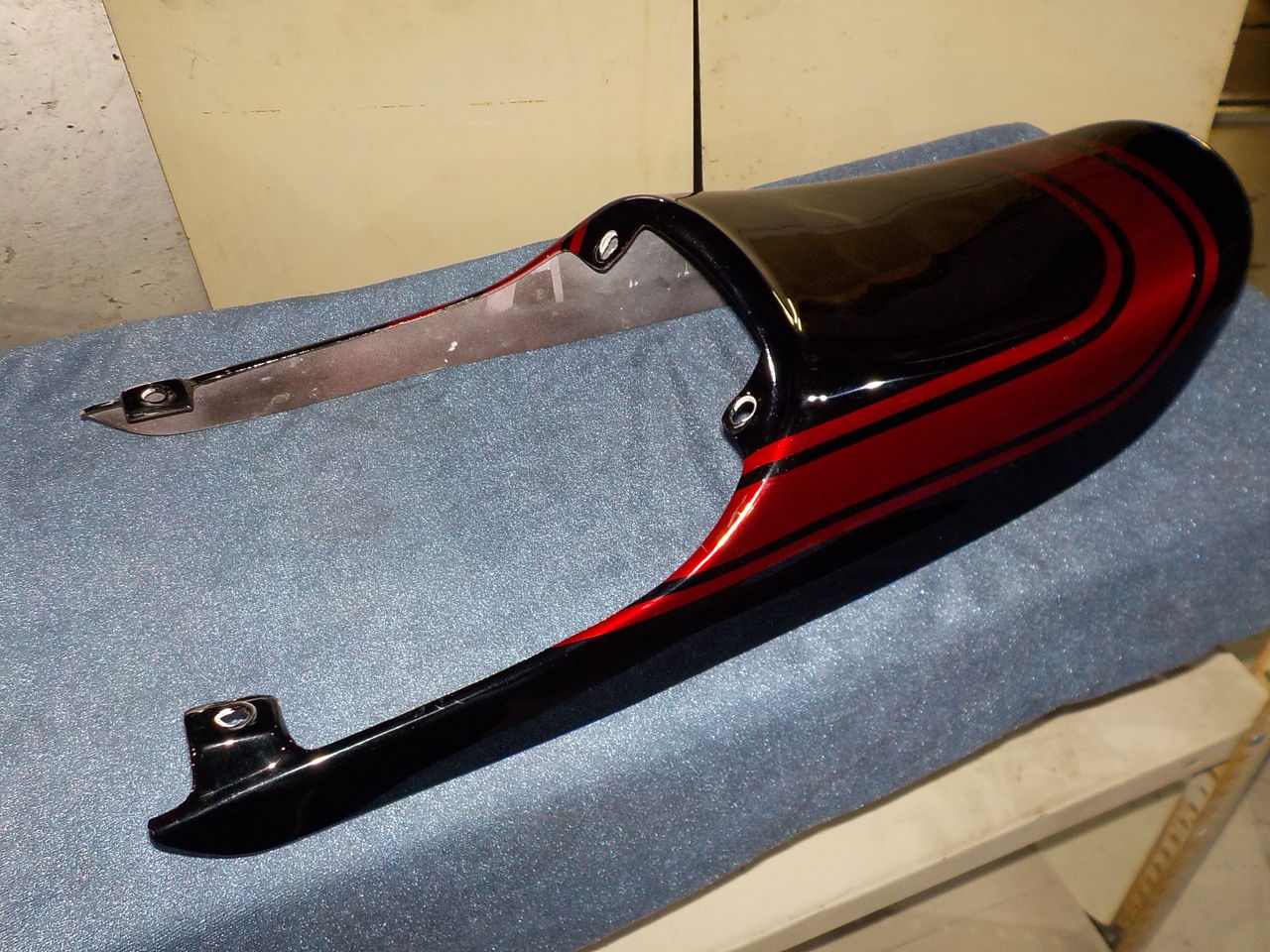

ペイント完成！

新品の社外テールは保護チューブの取付けや配線色の配慮など取付け前に行っておきます・・・

ウインカー

+シートで仮合わせ

Z2の様なかっこいいテールになりました！！

タグ：: #Zephyr750; #Z2; #テール; #フェンダー; #変更; #KAWASAKI; #ZR750C; #1991; #ZR750; #C1

mixiチェック

mccraft

2019年06月23日08:49

カテゴリ: 修理・整備、メンテ; ZEPHYR 400 kai Χ　750 1100

ゼファー 1100 低速域改善 Kawasaki Zephyr (ZRT10A) 1992 ZR1100-A1

　先日キャブセッティングをおこないましたゼファー1100、低速域の扱い易さ向上の為に
後期型のエアクリBOXのカバーを取り付けのうえ煮詰めていきます・・・

オーナー様に試乗していただき効果を体感してもらいました。　低速域が大きく改善されました‼

タグ：: #Zephyr; #1100; #ゼファー; #低速域; #改善; #Kawasaki; #ZRT10A; #1992; #ZR1100; #A1

mixiチェック

mccraft

2019年06月21日18:22

カテゴリ: 修理・整備、メンテ; ZEPHYR 400 kai Χ　750 1100

ゼファー750 オイル交換 KAWASAKI Zephyr ZR750 1991 C1

ゼファー750、追加でオイル交換です。

※カムチェーン＆テンショナー交換↓でオイルが焼けているためオーナーさまへ相談し交換をおこないます

↑ショート管マフラーとドレンボルトのクリアランスほぼなし。フォルターだけでなく、オイル交換でもマフラーの取外しが必要です。　もう少し整備性の良いマフラーだと良いのですが・・
　&オイルクーラー取付けステー修正変更をお願いします。

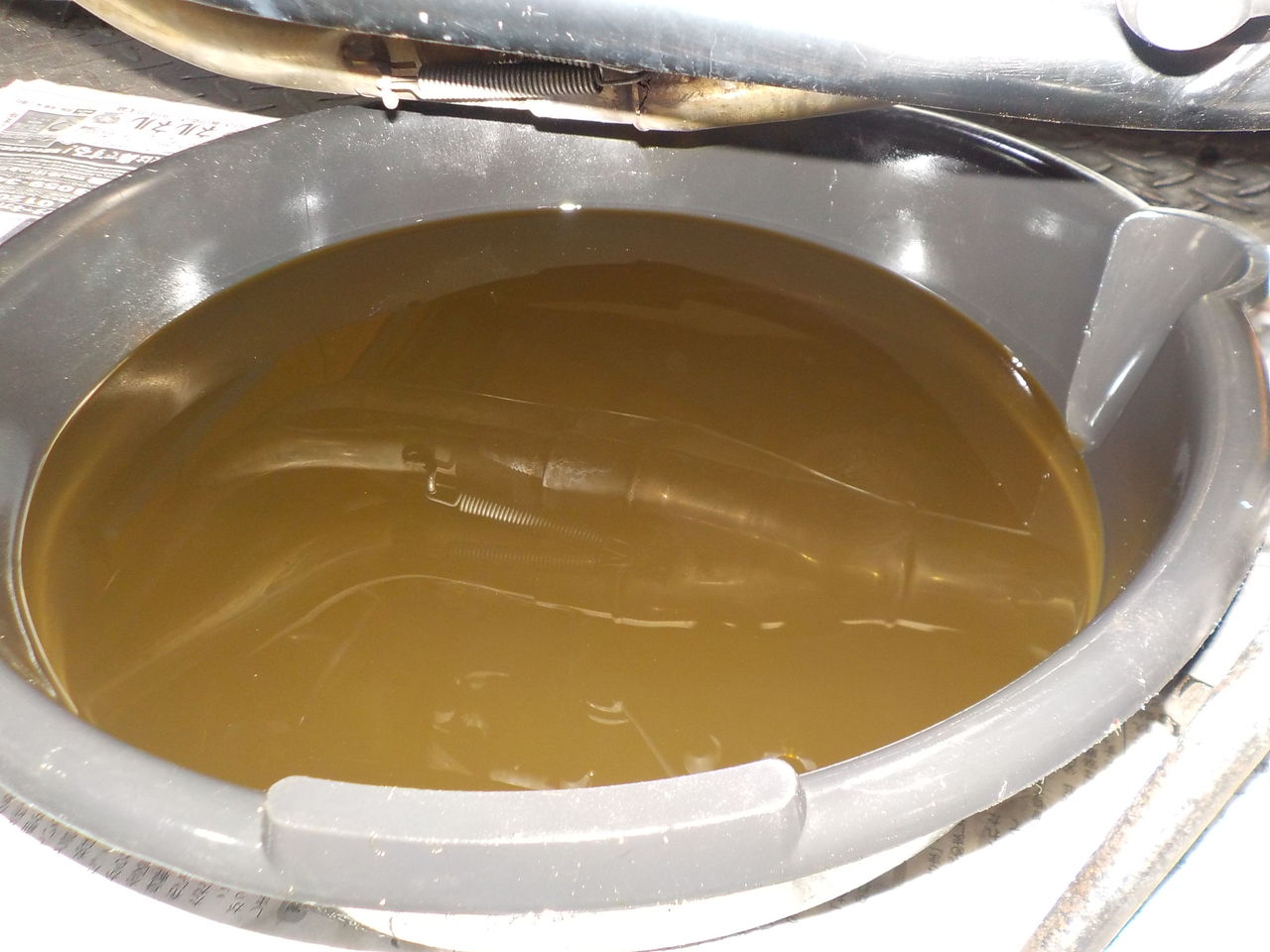

オイルには異物の混入もありました。　

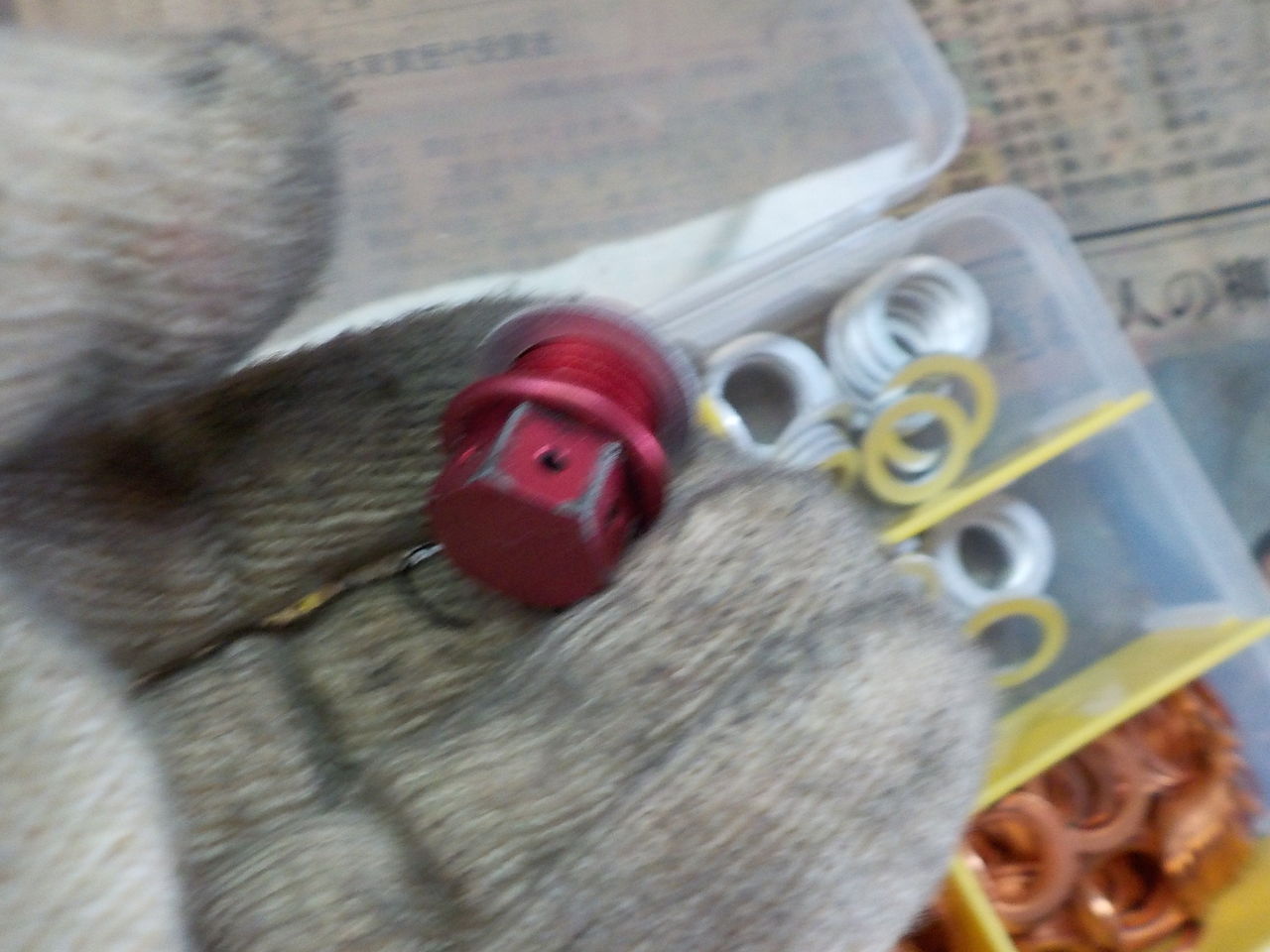

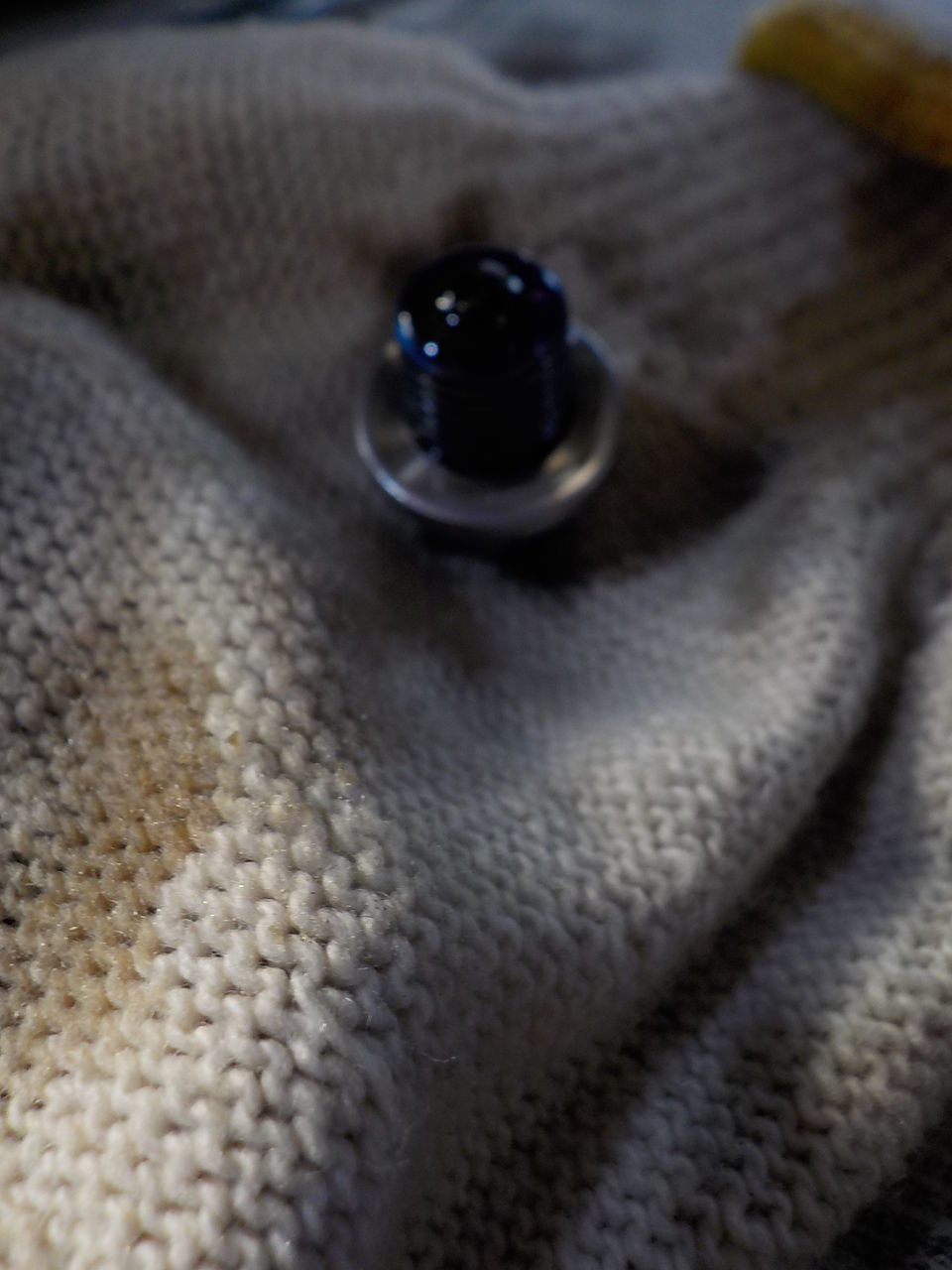

　マフラーとのクリアランスが無い為以前、そのまま抜こうとした事があったのかオイルドレンボルトのねじ山は
入り口付近が斜めになっていましたのでタップで修正しましたが大きなトルクは掛けれません。
次回以降、出来ればオイルパンも交換し、その際ストレーナーも清掃又は交換したほうが良いかもしれません。

ねじ山修正・・

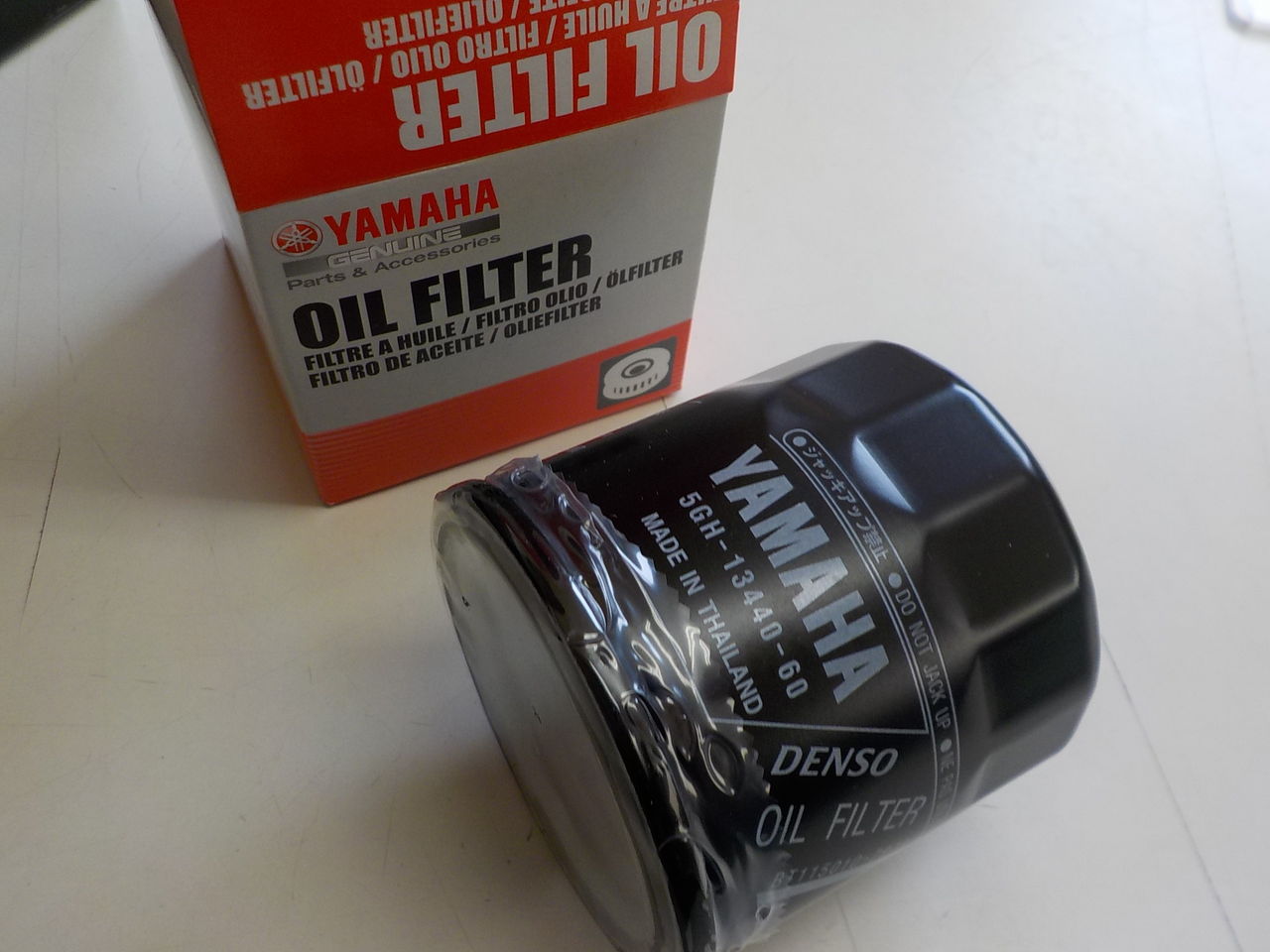

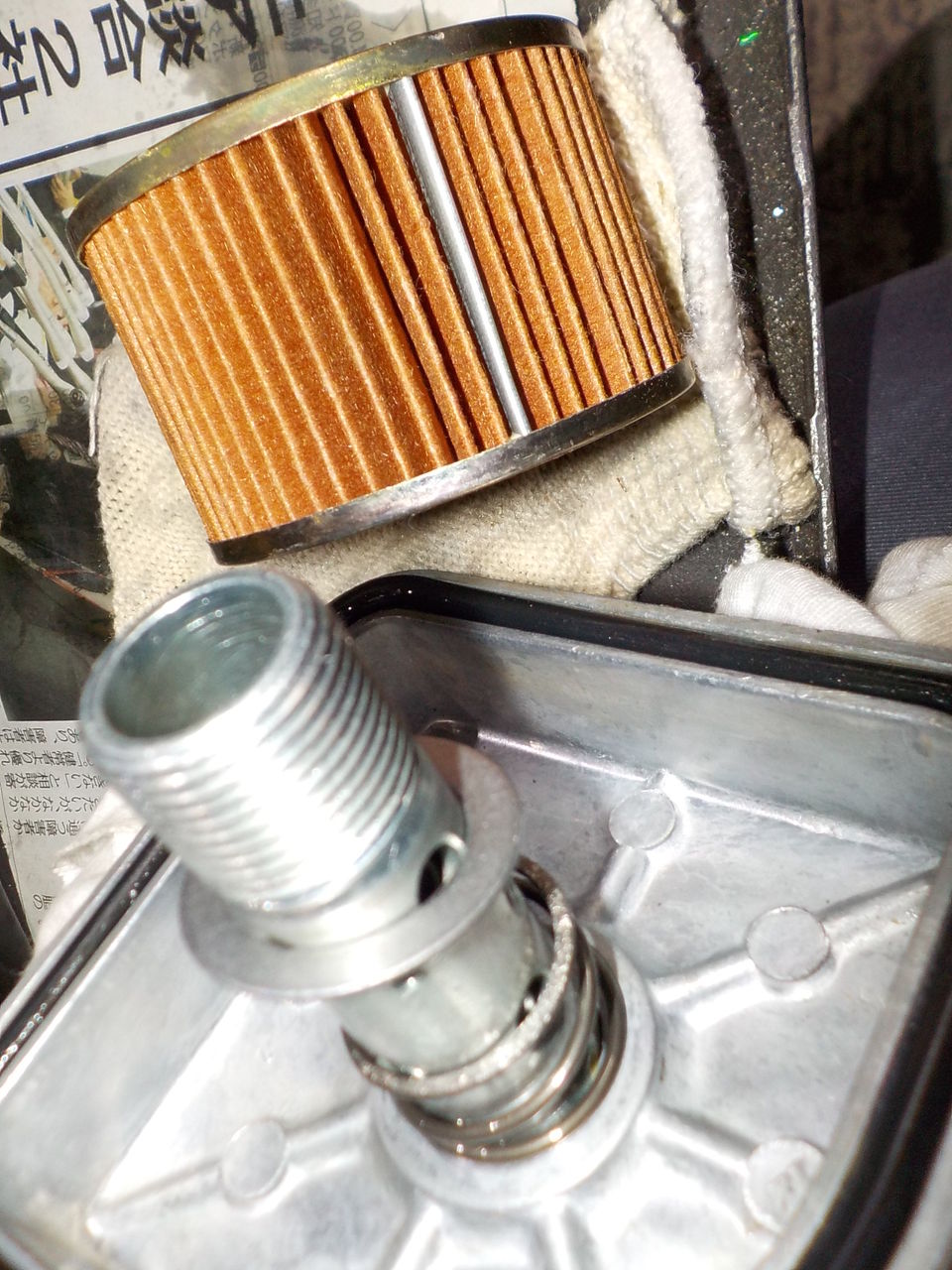

オイルフィルター交換

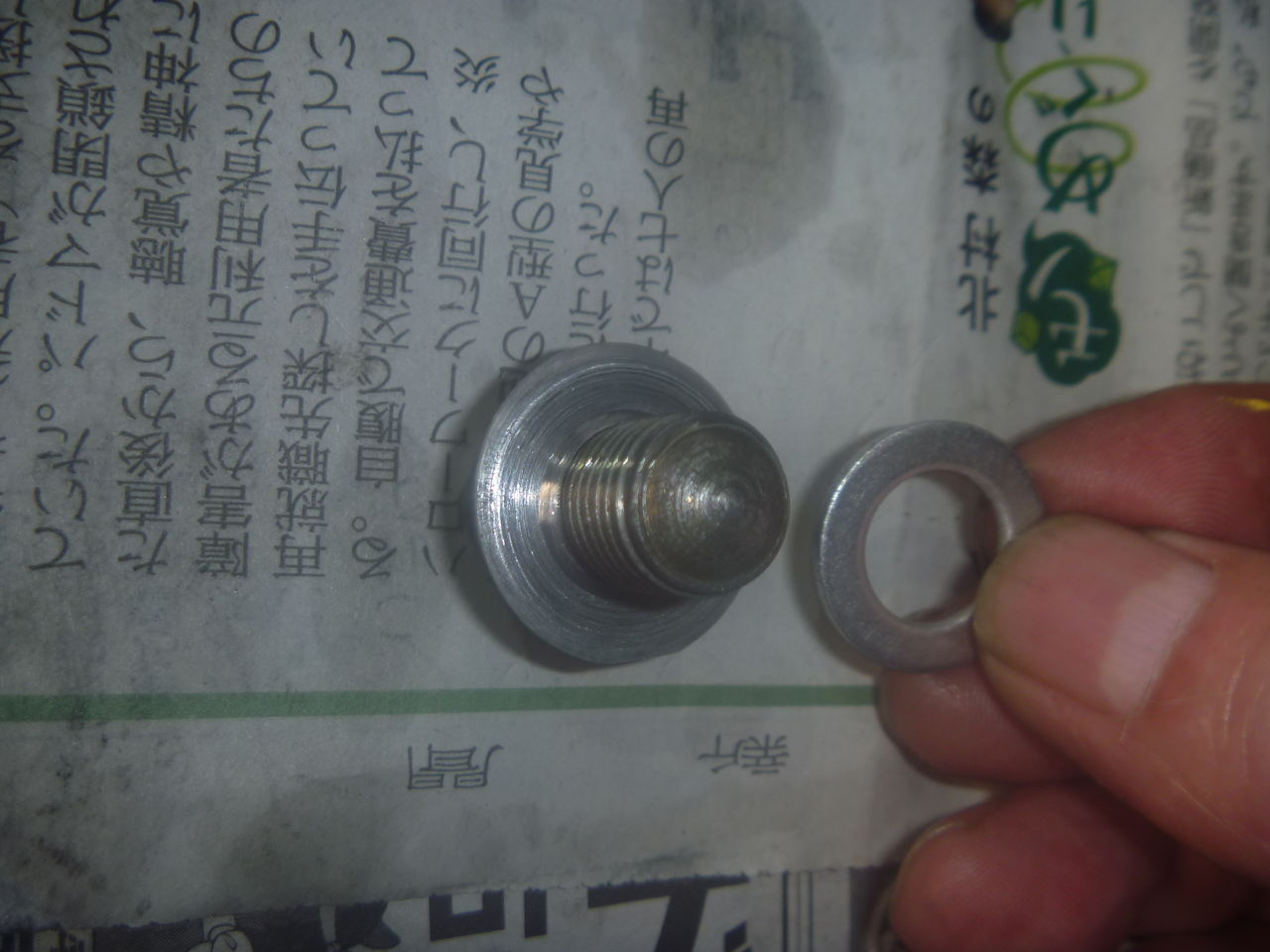

←ワッシャー欠品。
在庫ありましたので取付けます・・・・

各パーツも綺麗に洗浄してから取付けます・・・

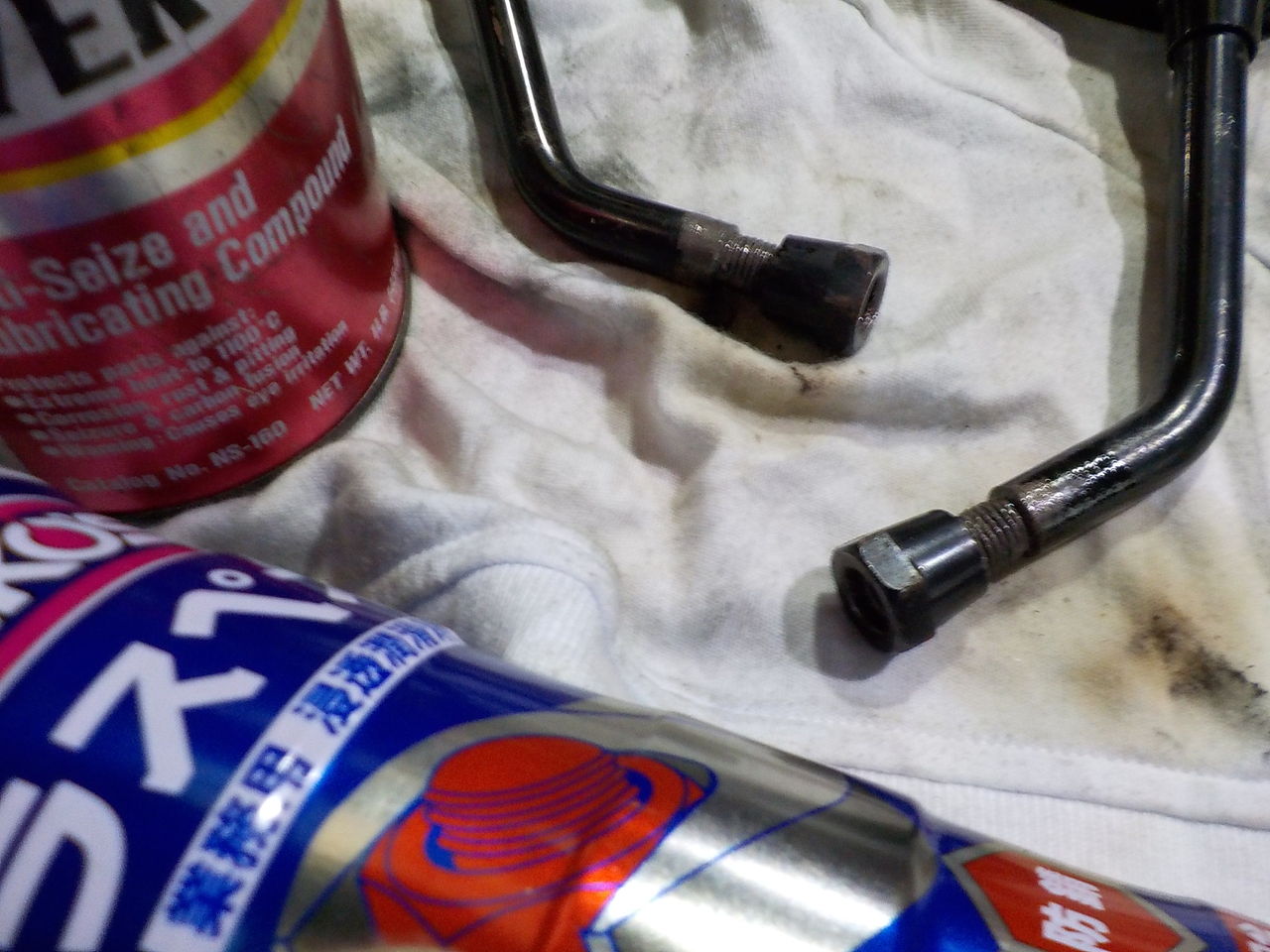

スレッドには焼付き防止グリスを塗ってからマフラーを取付けます。

※通常のオイル交換であれば次回は2000Km走行毎または半年毎です。
※ただしさきにオイルパン清掃等ほか、またはエンジン内の整備を検討してください。

タグ：: #ゼファー750; #オイル; #交換; #KAWASAKI; #Zephyr; #ZR750; #1991; #C1

mixiチェック

mccraft

2019年06月21日13:51

カテゴリ: 修理・整備、メンテ; kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS

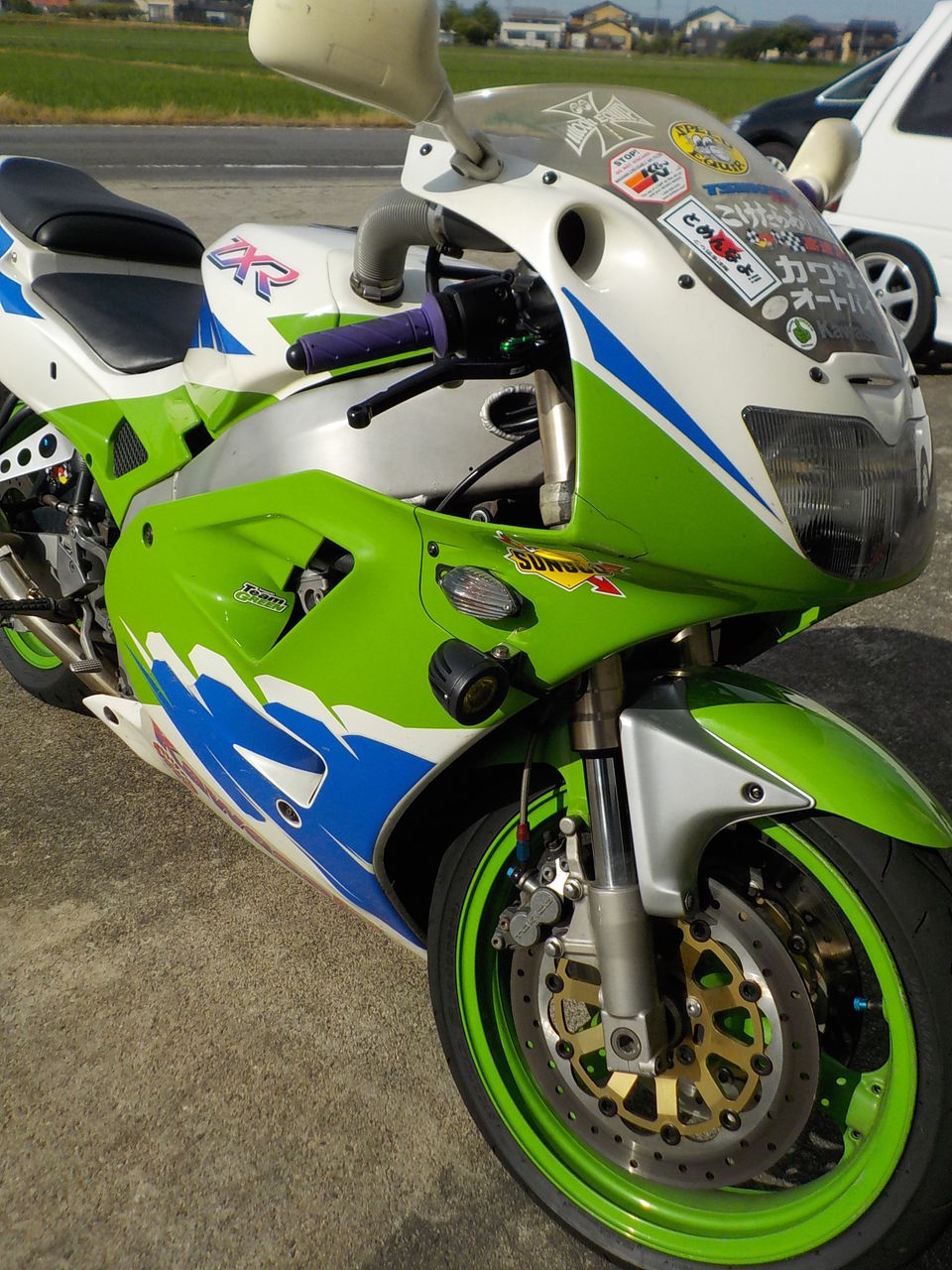

ZXR400 冷却系修理　KAWASAKI（ZX400L）1994/ZX400L4

ZXR400、ファン回らずクーラントがブクブク…とのこと。それとガソリンコック+プラグキャップ交換です

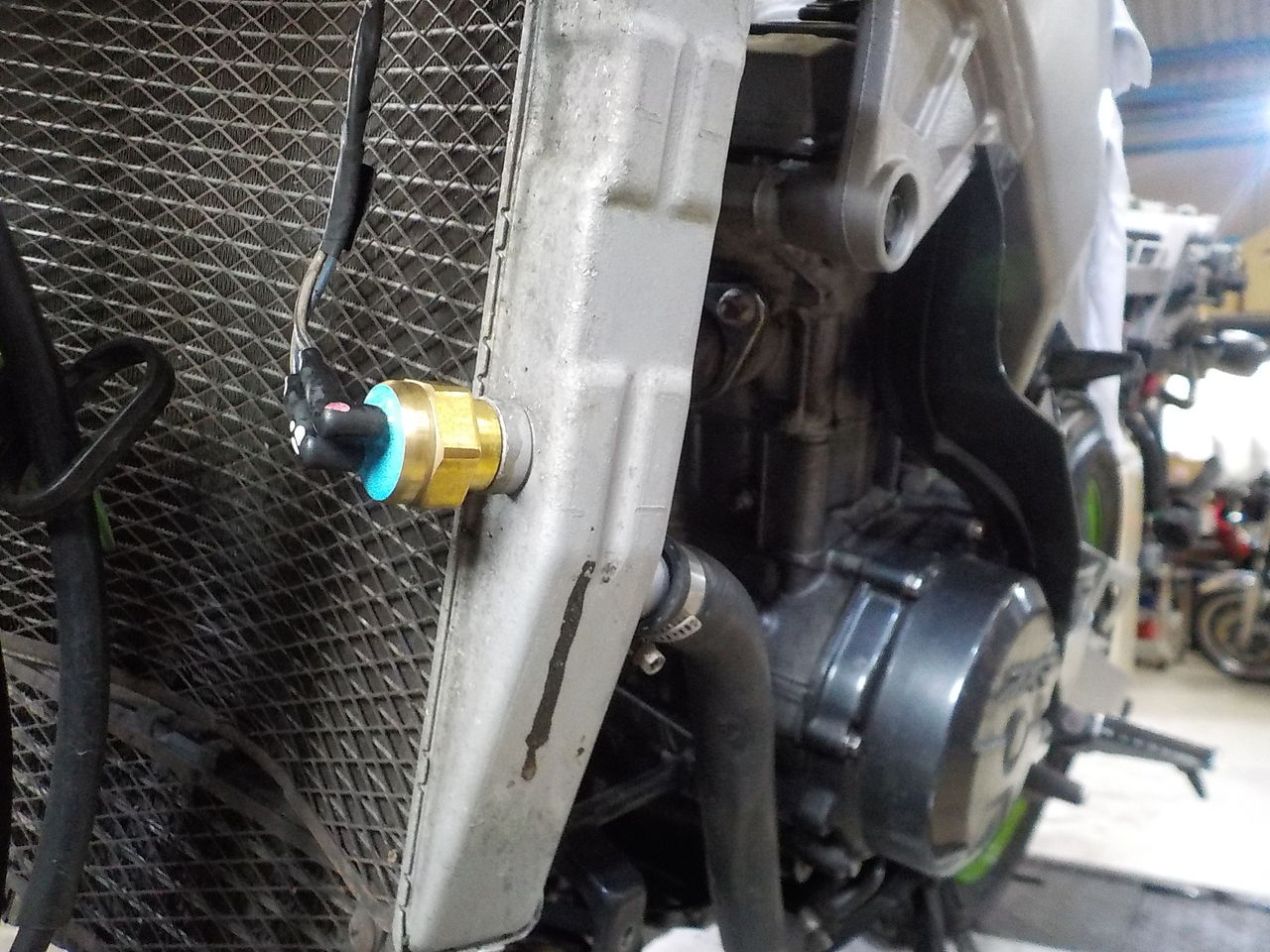

オートスイッチでのON Off 確認です！！

完成です！！　

作業は↓から

R,サス交換はコチラです→　 DSCN3718

　

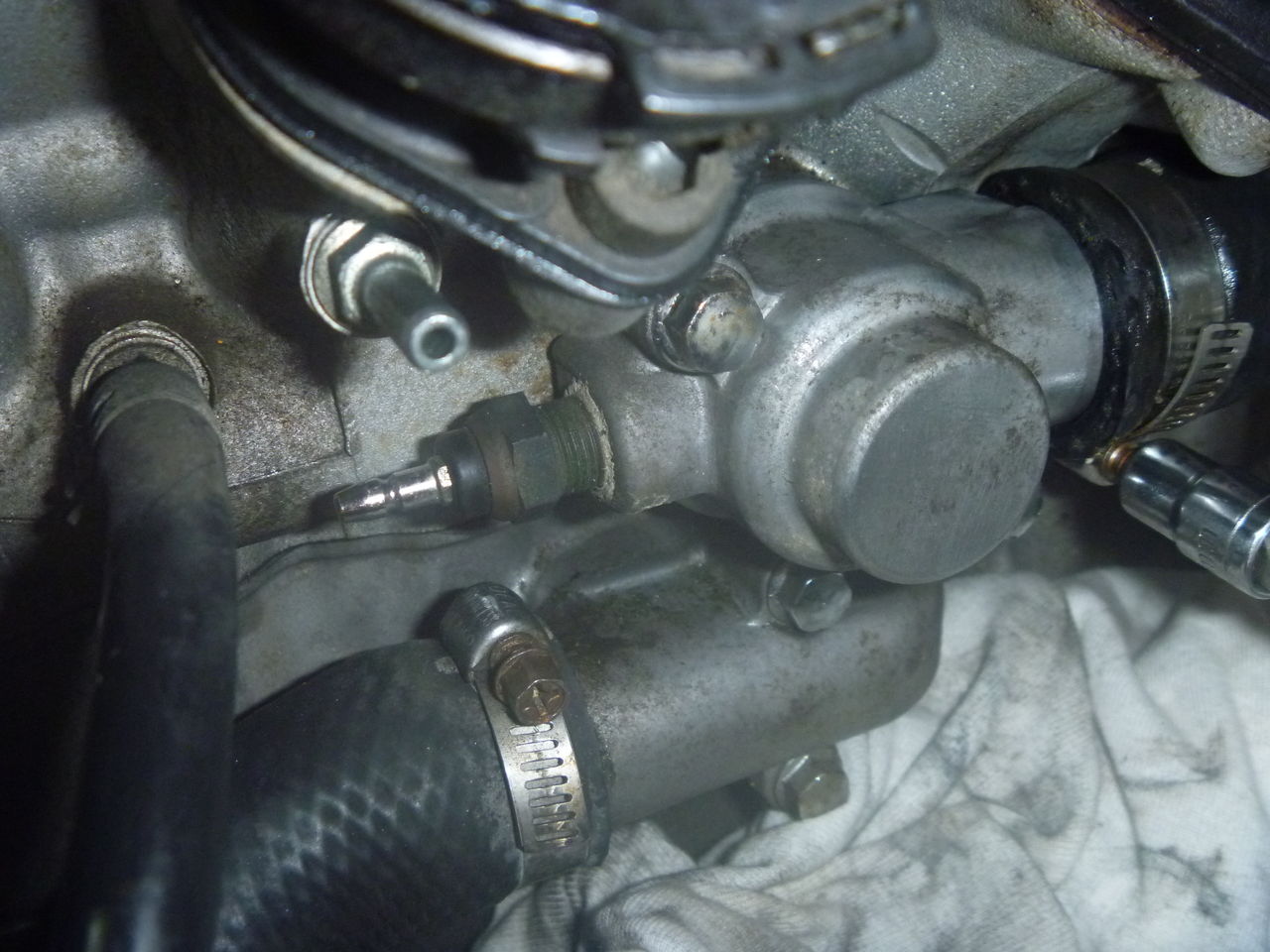

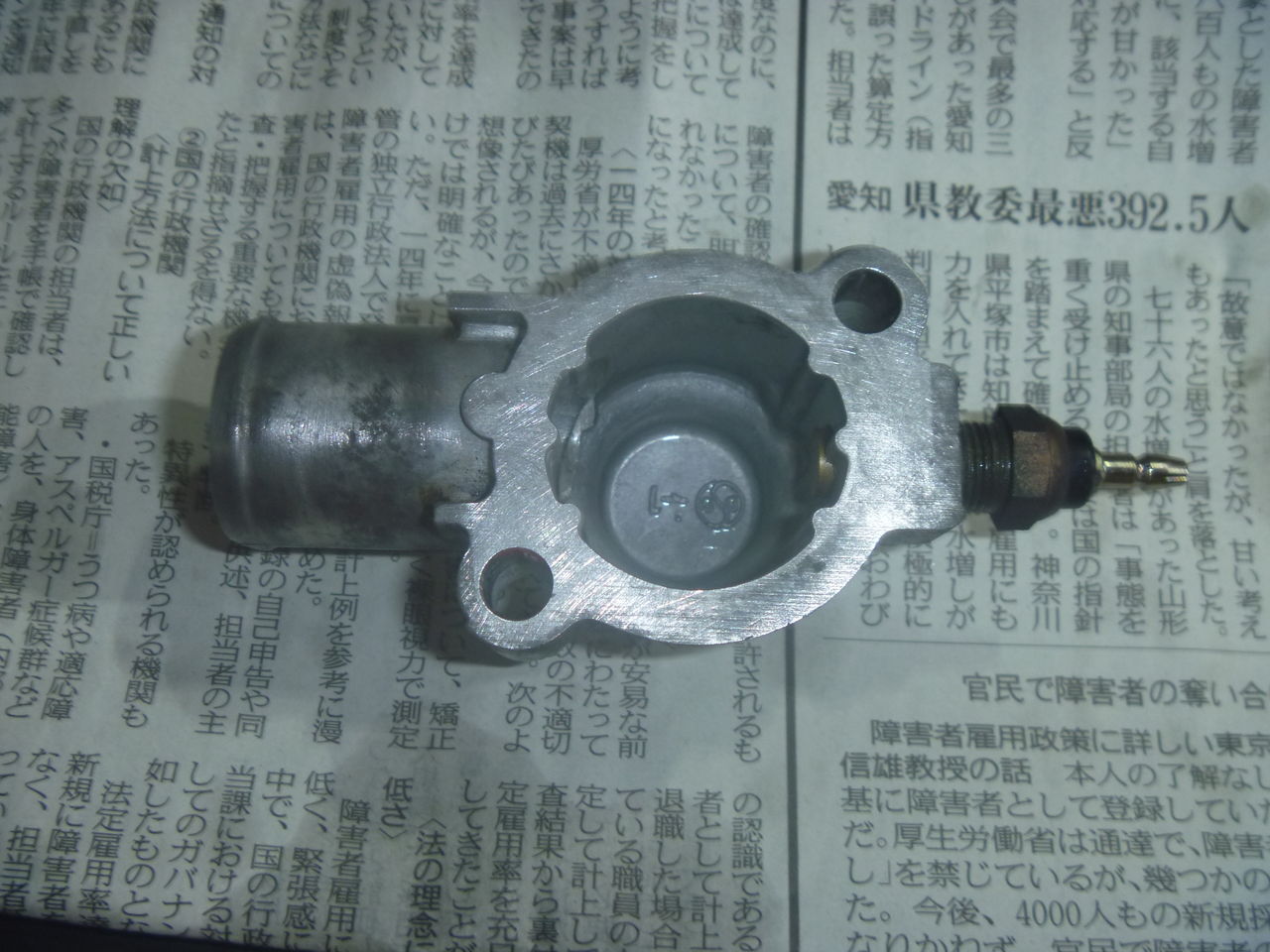

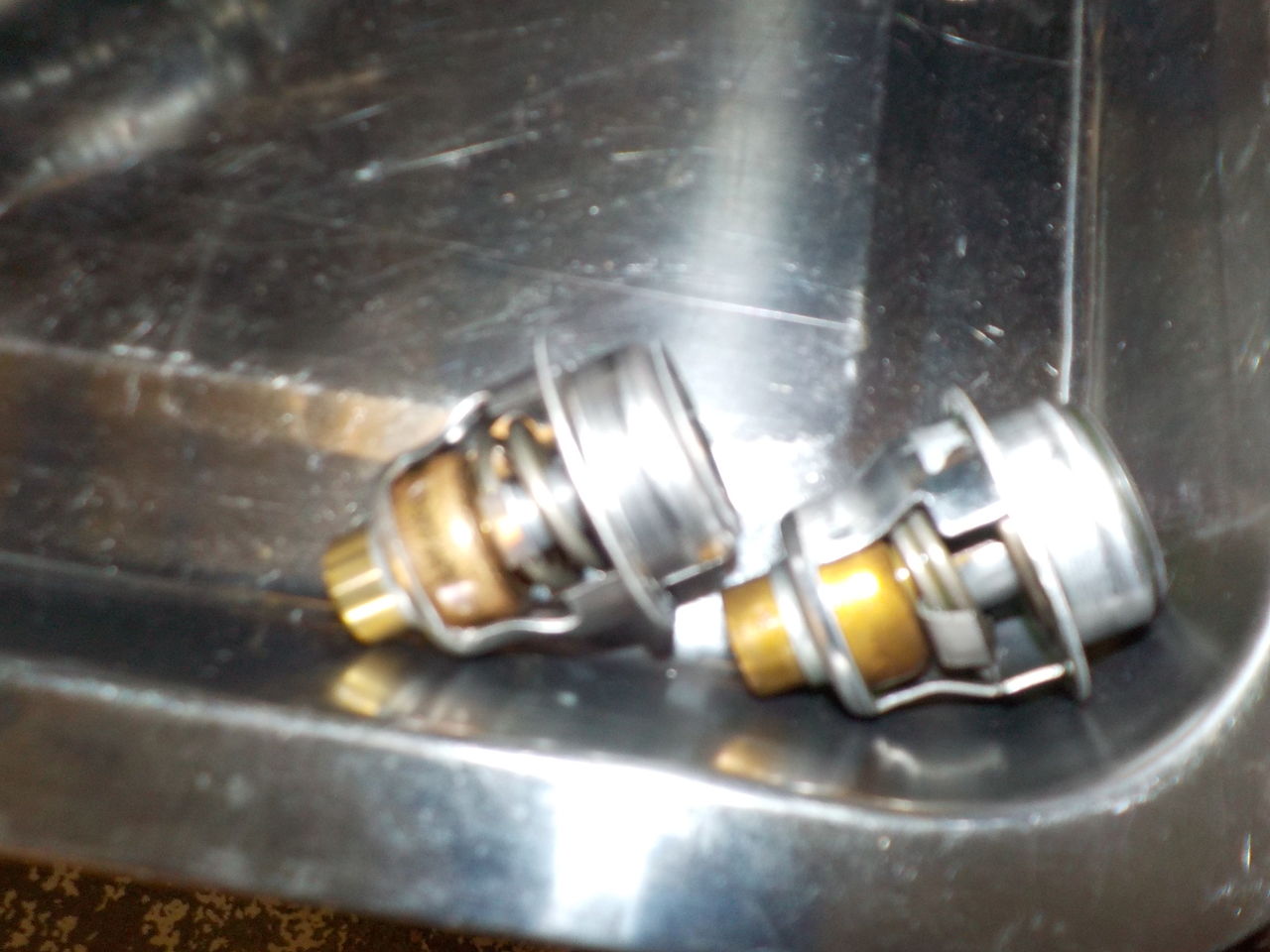

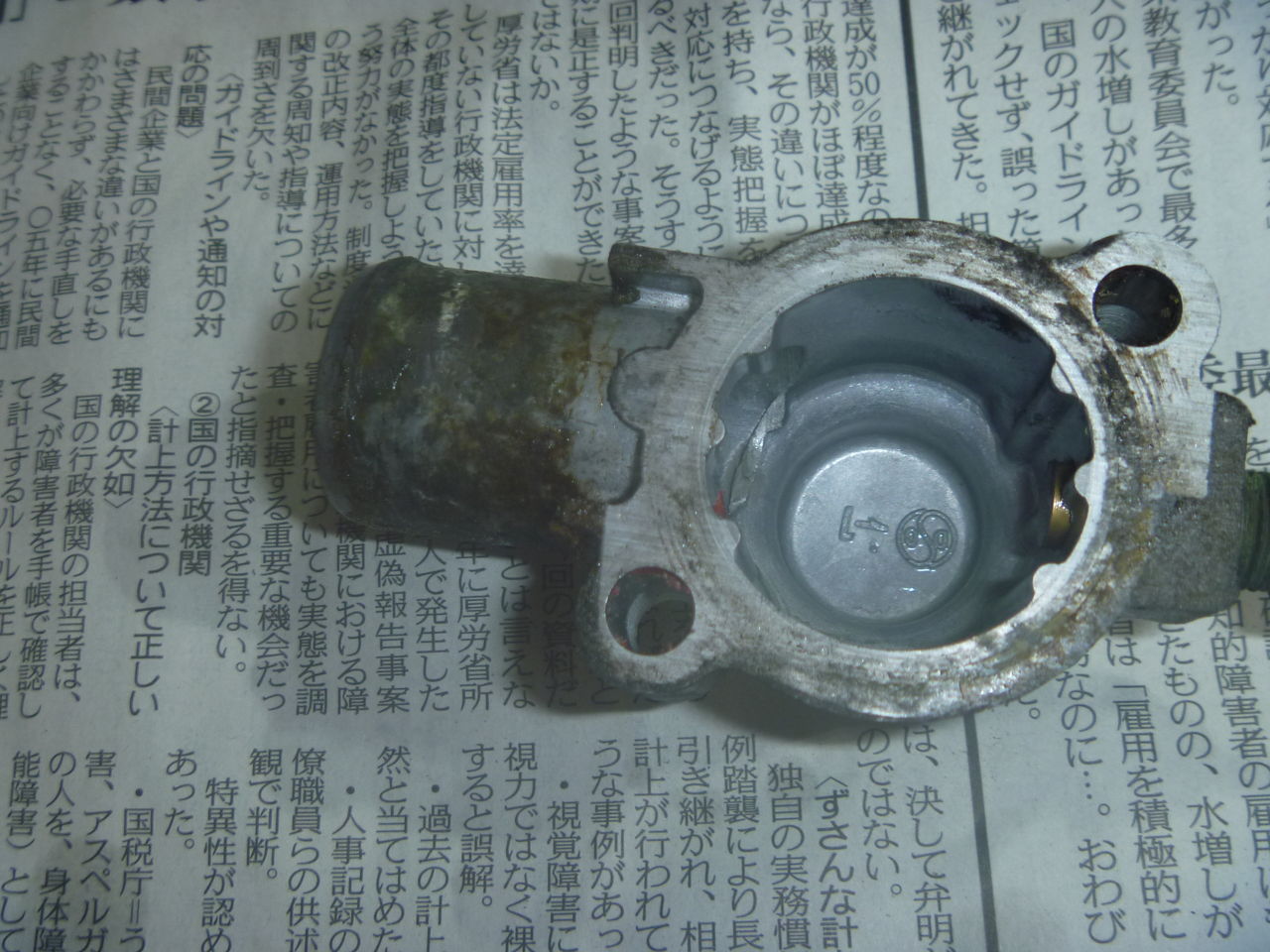

サーモスタットはアクセスが大変ですがオーバーヒートやオーバークールを防いでくれる重要部品です・・

⇒

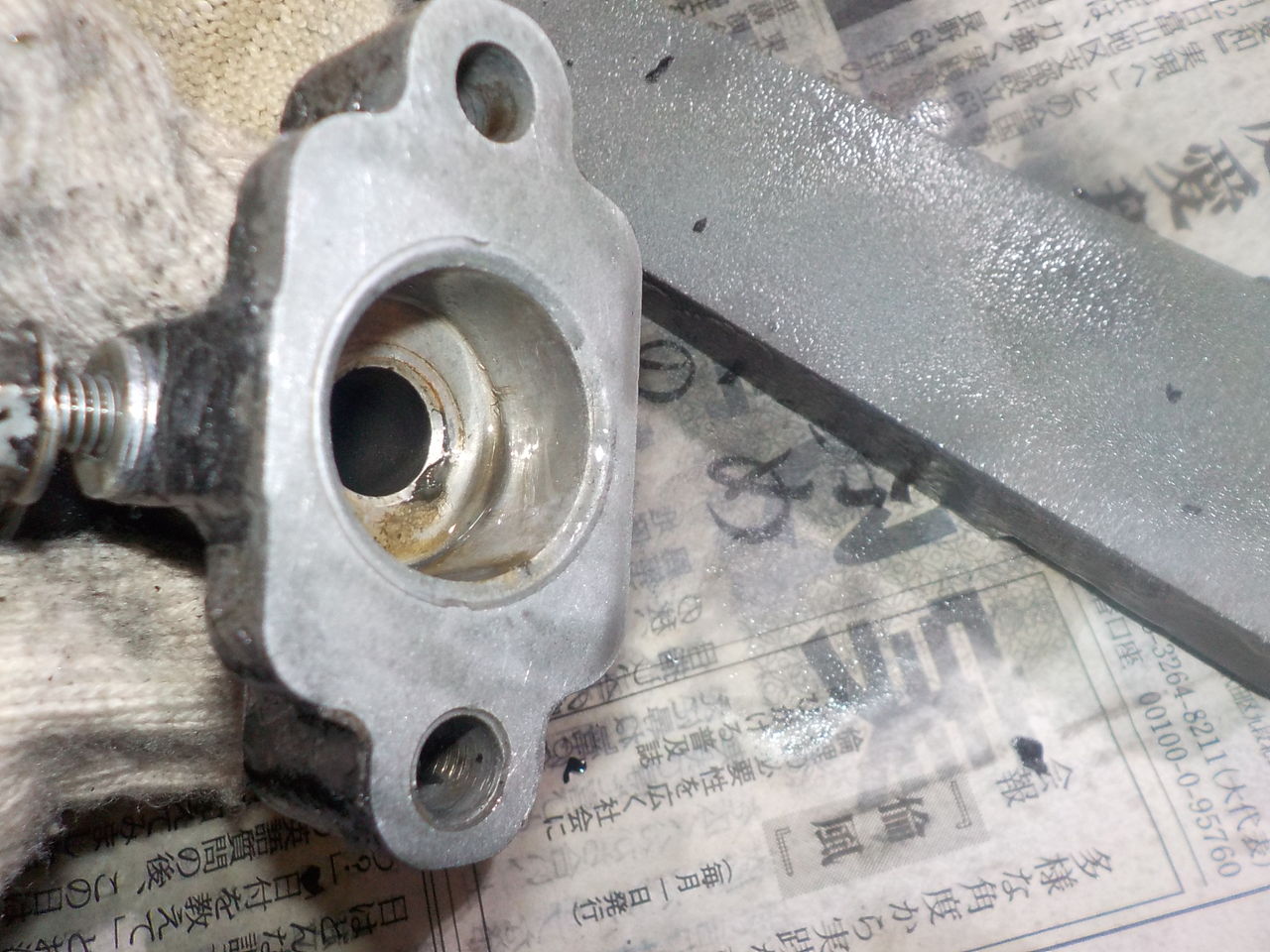

ホースが嵌まり込む部位は錆びやすく、こちらをしっかり落とし、当り面はオイルストーンや定磐を使って面出し・・

⇒

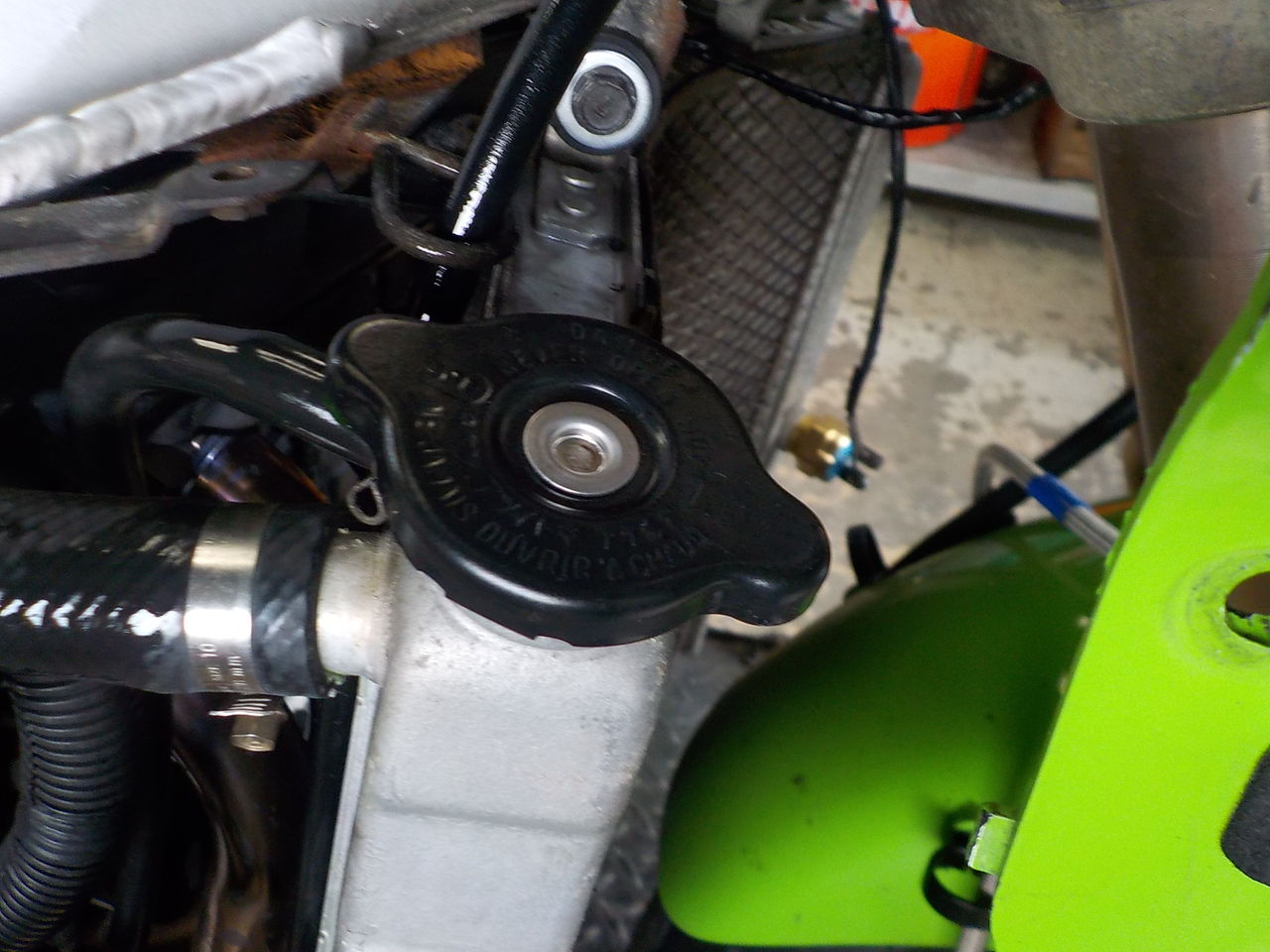

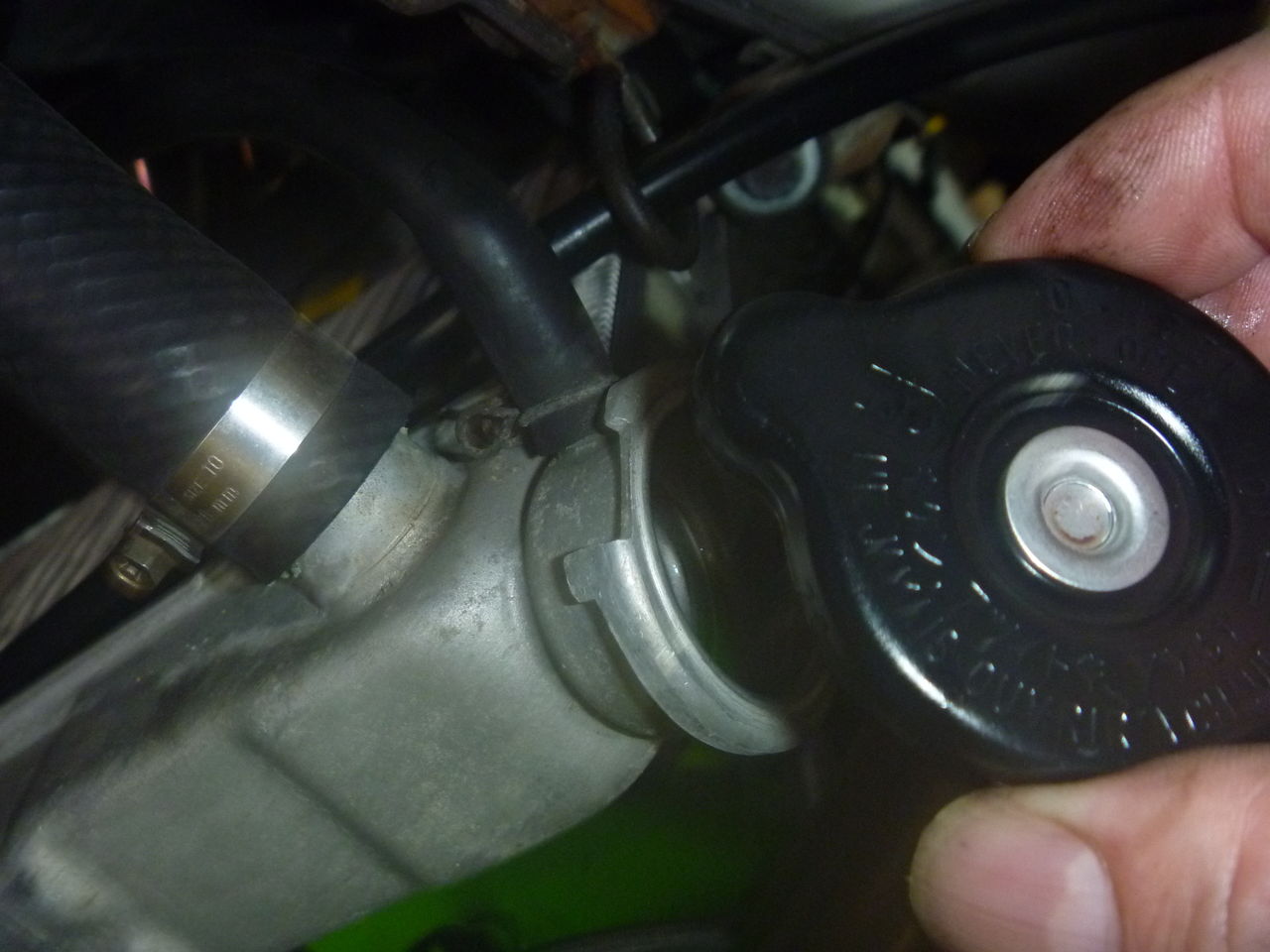

キャップも交換・・

　

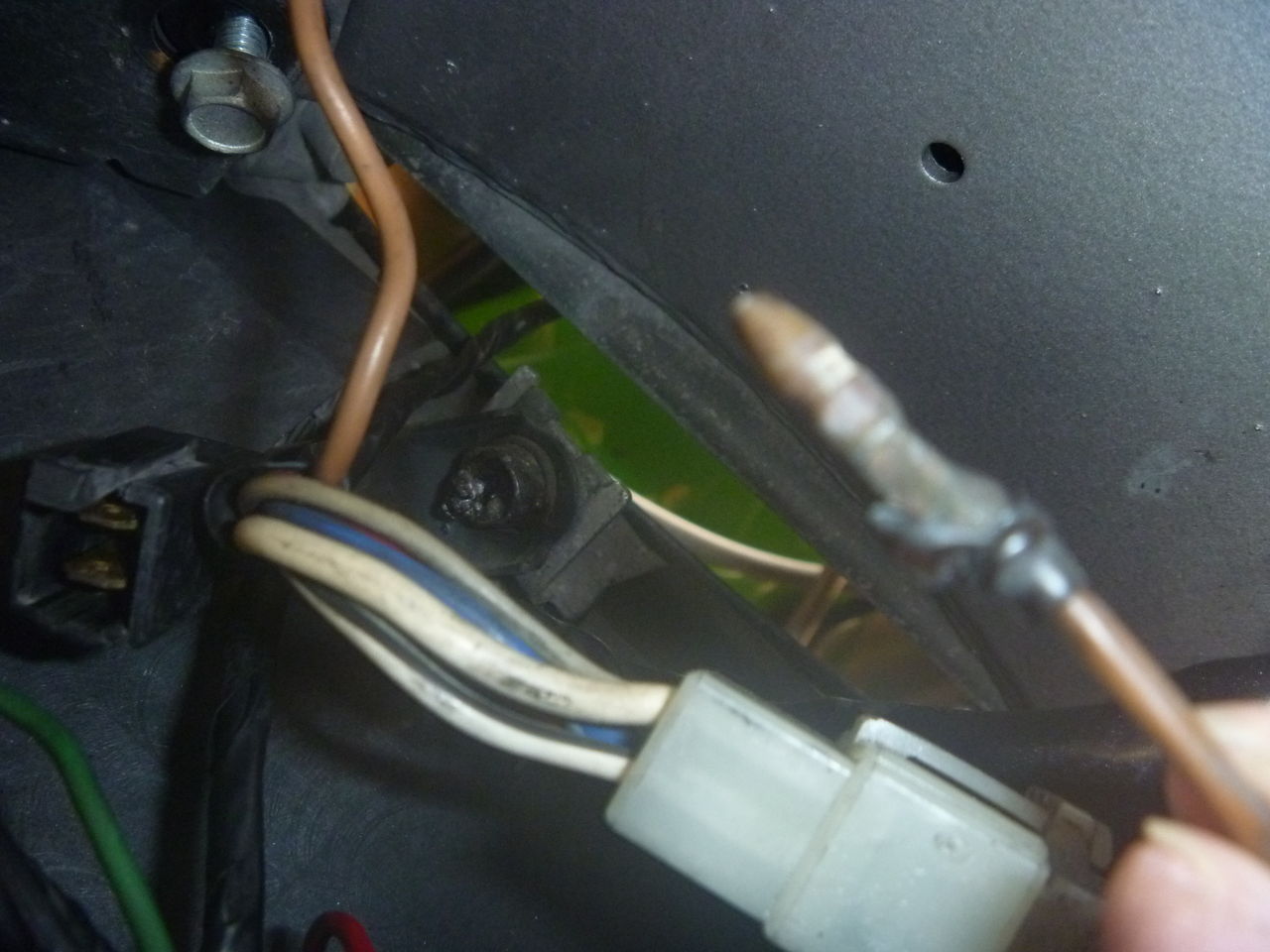

一部、配線の修正も・・・

　
マニュアルスイッチも追加・・手元で簡単に操作出来るようにしました。

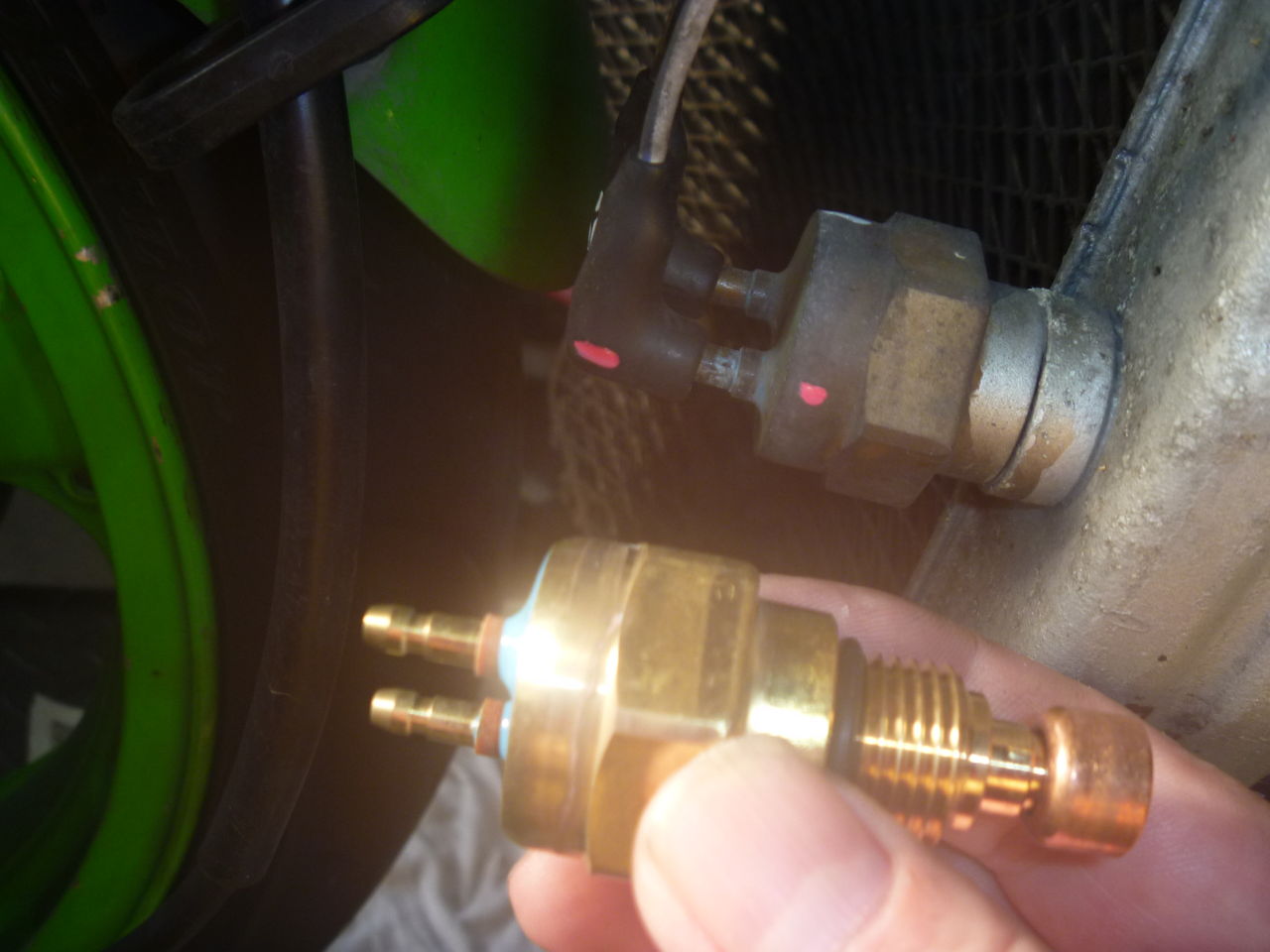

オートサーモスイッチは通常通り作動し、尚且つマニュアルでも操作可能な優れものです。　
　これからの暑い季節、効果絶大です・・・

次回交換をお願いします↓

プラグホールにもオイルがまわっています。

いずれヘッドカバーを開けての作業をお願いします！！

タグ：: #サーモスタット; #修理; #ZXR400; #フューエルコック; #冷却系; #KAWASAKI; #ZX400L; #1994

mixiチェック

mccraft

2019年06月21日02:04

カテゴリ: kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS; カスタム＆チューニング､ワンオフ製作

ZXR400 NITRON リアサス換装ナイトロン KAWASAKI ZX400L 1994 ZX400 L4

ZXR400、ナイトロンサスへの交換です。

　⇒ 　

　⇒ 　

　
まずは外装を取外し、洗浄を行います・・・

リンクのグリスアップも・・・・

腰があってしっかりとしたリア周りになりました！！

完成です！！

タグ：: #ZXR400; #NITRON; #リアサス; #換装; #ナイトロン; #KAWASAKI; #ZX400L; #1994; #ZX400; #L4

mixiチェック

mccraft

2019年06月20日17:54

カテゴリ: kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS; カスタム＆チューニング､ワンオフ製作

ZXR400 ステムベアリング調整 KAWASAKI ZX400L 1994 ZX400 L4

ZXR400、ステアリングステム調整,グリスアップです。

タグ：: #ステムベアリング; #調整; #ステアリング; #ZXR400; #KAWASAKI; #ZX400L; #1994; #ZX400; #L4

mixiチェック

mccraft

2019年06月20日13:41

カテゴリ: 修理・整備、メンテ; kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS

ZXR400 フューエルコック交換　KAWASAKI ZX400L 1994 ZX400 L4

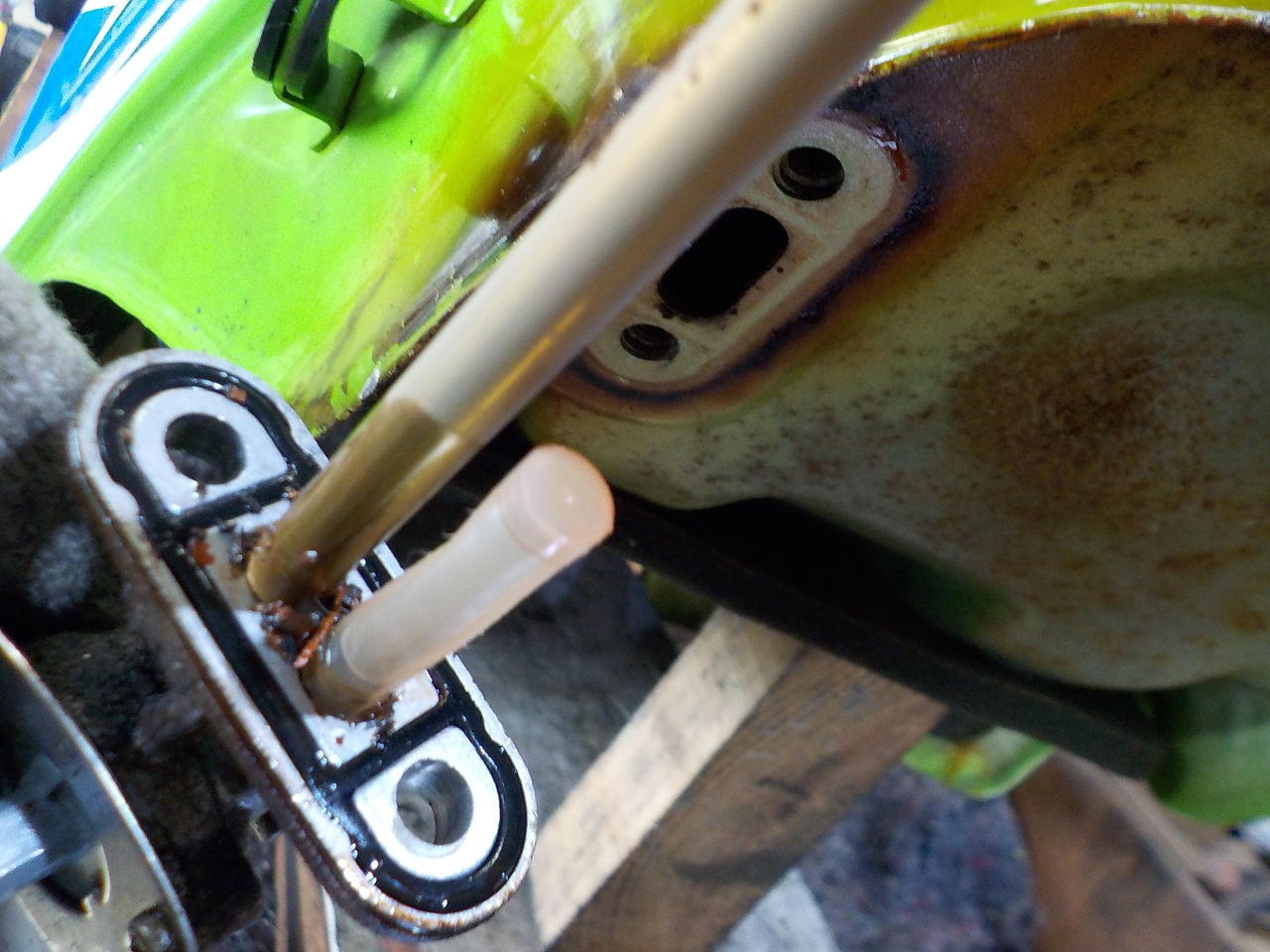

ZXR400、フューエルコック、それとフィルターも交換します・・・

コンパウンドがけしてみました→

R,サス交換編はコチラです→　 DSCN3718

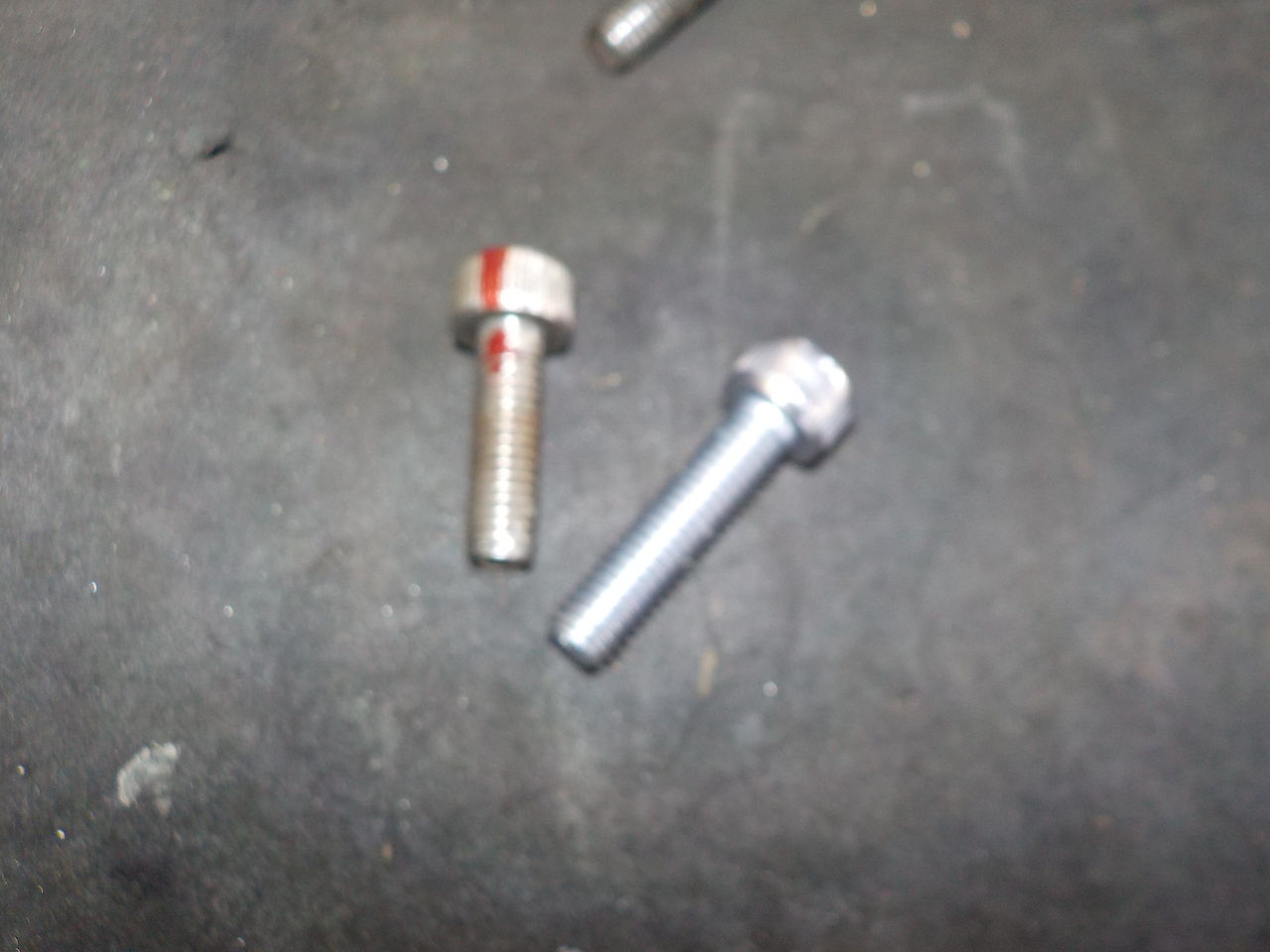

あと、ちぐはぐなテールカウルのネジたちも交換します。

↓次回交換をお願いします↓

プラグホールにもオイルがまわっています。

いずれヘッドカバーを開けての作業をお願いします！！

タグ：: #フューエル; #フィルター; #交換; #修理; #ZXR400; #フューエルコック; #KAWASAKI; #ZX400L; #1994

mixiチェック

mccraft

2019年06月18日21:28

カテゴリ: 修理・整備、メンテ; kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS

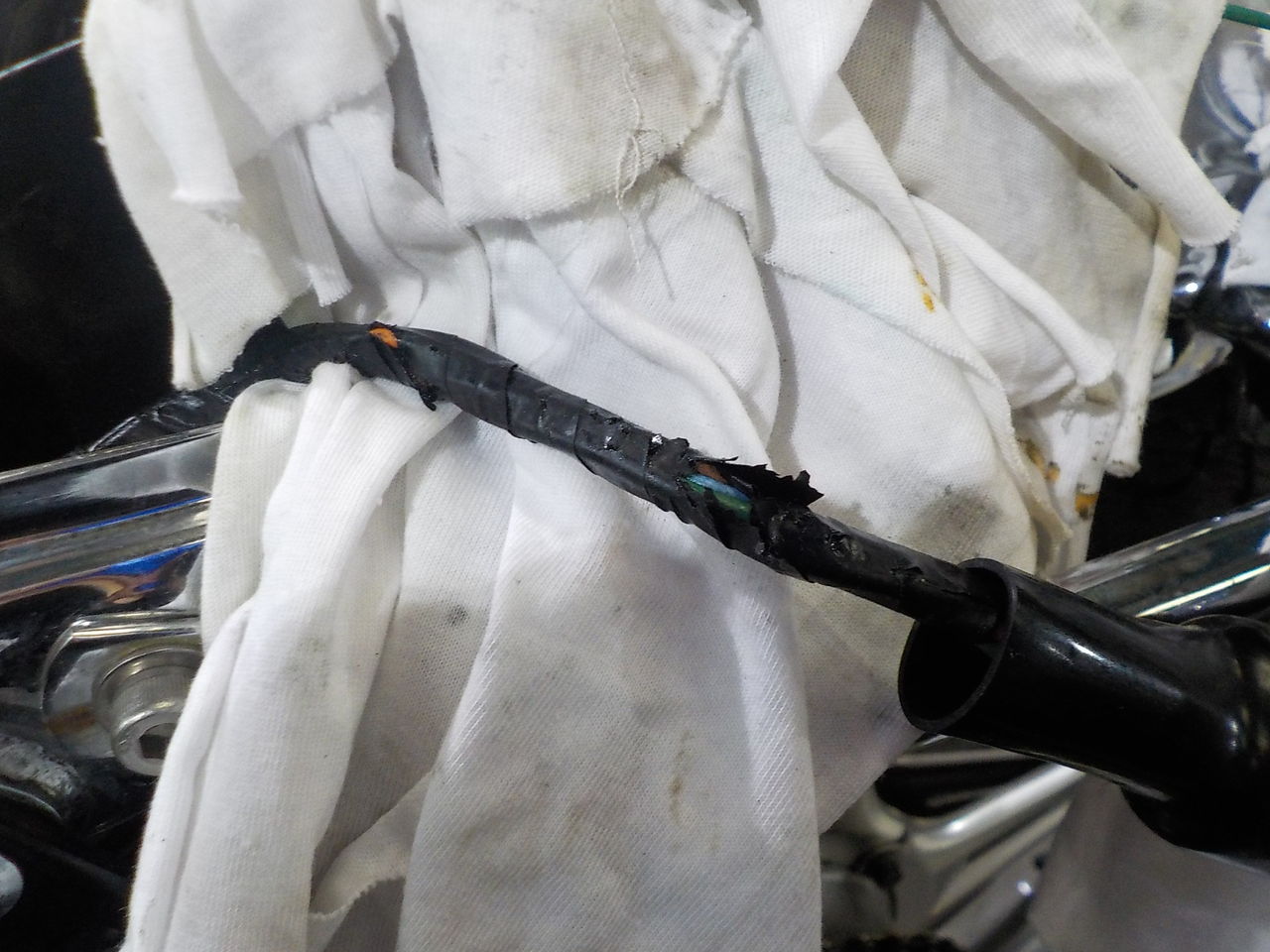

ZXR400 プラグコードキャップ交換 KAWASAKI（ZX400L）1994/ZX400L4

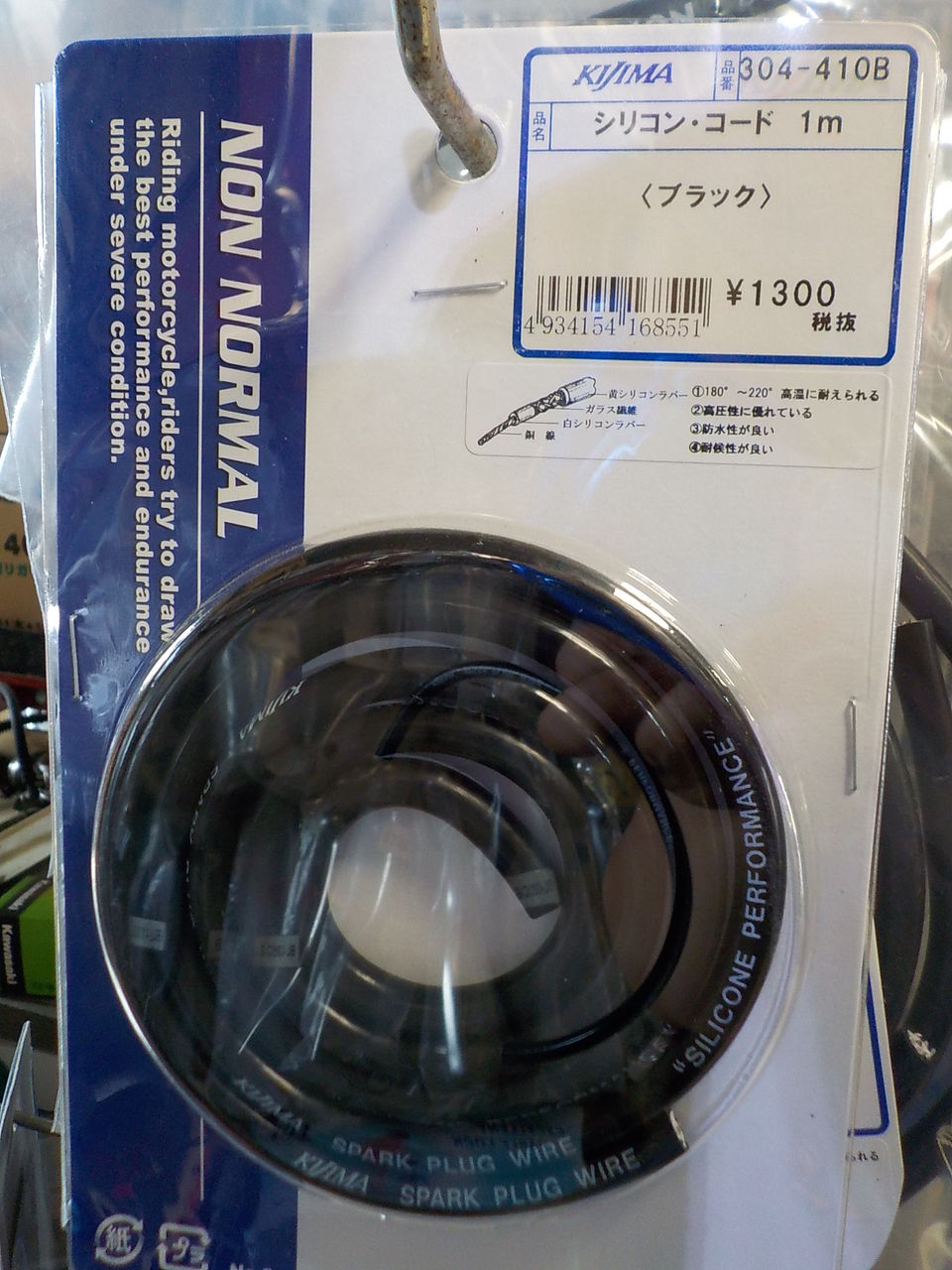

ZXR400、プラグコード、キャップの交換を行います・・・　もちろん、アクセスしにくいプラグも・・・

　
イグニッションコイルを止めてるフレーム側の
ウェルナット、交換が必要でした・・・

現在のODDは67964Kmです！！

　次回交換をお願いします↓

プラグホールにもオイルがまわっています。

いずれヘッドカバーを開けての作業をお願いします！！

タグ：: #交換; #修理; #プラグコード; #プラグキャップ; #ZXR400; #KAWASAKI; #ZX400L; #1994

mixiチェック

mccraft

2019年06月18日19:00

カテゴリ: 修理・整備、メンテ; 50cc ｽｸｰﾀｰ + ﾋﾞｼﾞﾈｽﾊﾞｰﾃﾞｨｰﾒｲﾄ

HONDA　ディオFI（AF68）　オイル交換

AF68ディオ、オイル交換です。

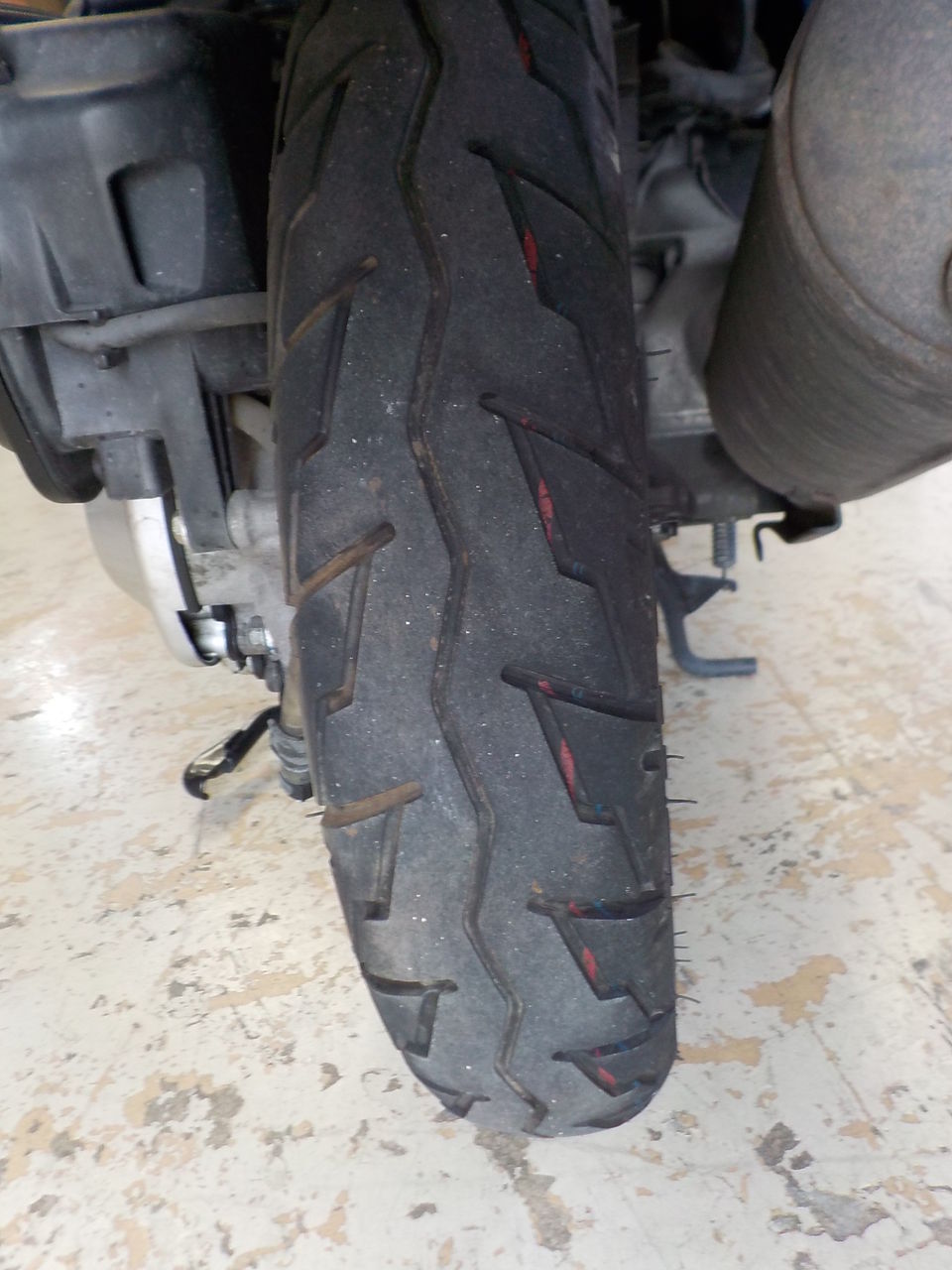

↓要,Rタイヤ＆ブレーキシュー交換です

タグ：: #HONDA; #ディオFI; #AF68; #オイル; #交換

mixiチェック

mccraft

2019年06月16日20:12

カテゴリ: kawasakiﾚﾌﾟﾘｶ ZXR 250 400 750 ZX6R 9R 10R XANTHUS; 修理・整備、メンテ

ZXR250 オイル交換 KAWASAKI ZX250-A1 1989

ZXR250、オイル交換です。
　　
　　　
　
　　

　

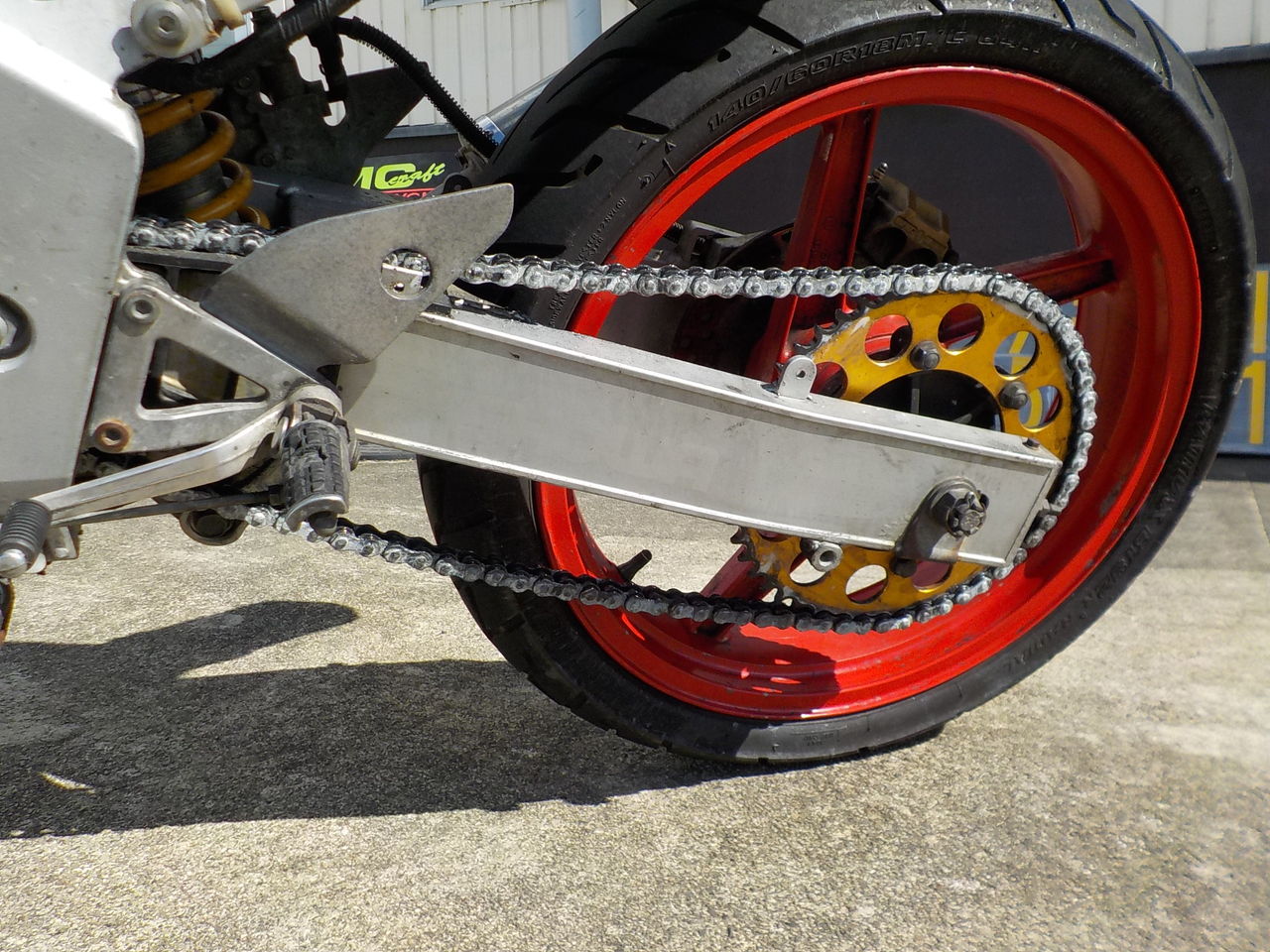

チェーン調整お願いします＆クラッチケーブルそろそろです

タグ：: #ZXR250; #オイル; #交換; #KAWASAKI; #ZX250; #A1; #1989

mixiチェック

mccraft

2019年06月16日20:10

カテゴリ: 修理・整備、メンテ; VFR RVF HONDA V4 NC30 NC35 RC24 RC45

RVF400 オイル交換 MOTUL 7100 20W50 HONDA（NC35）　

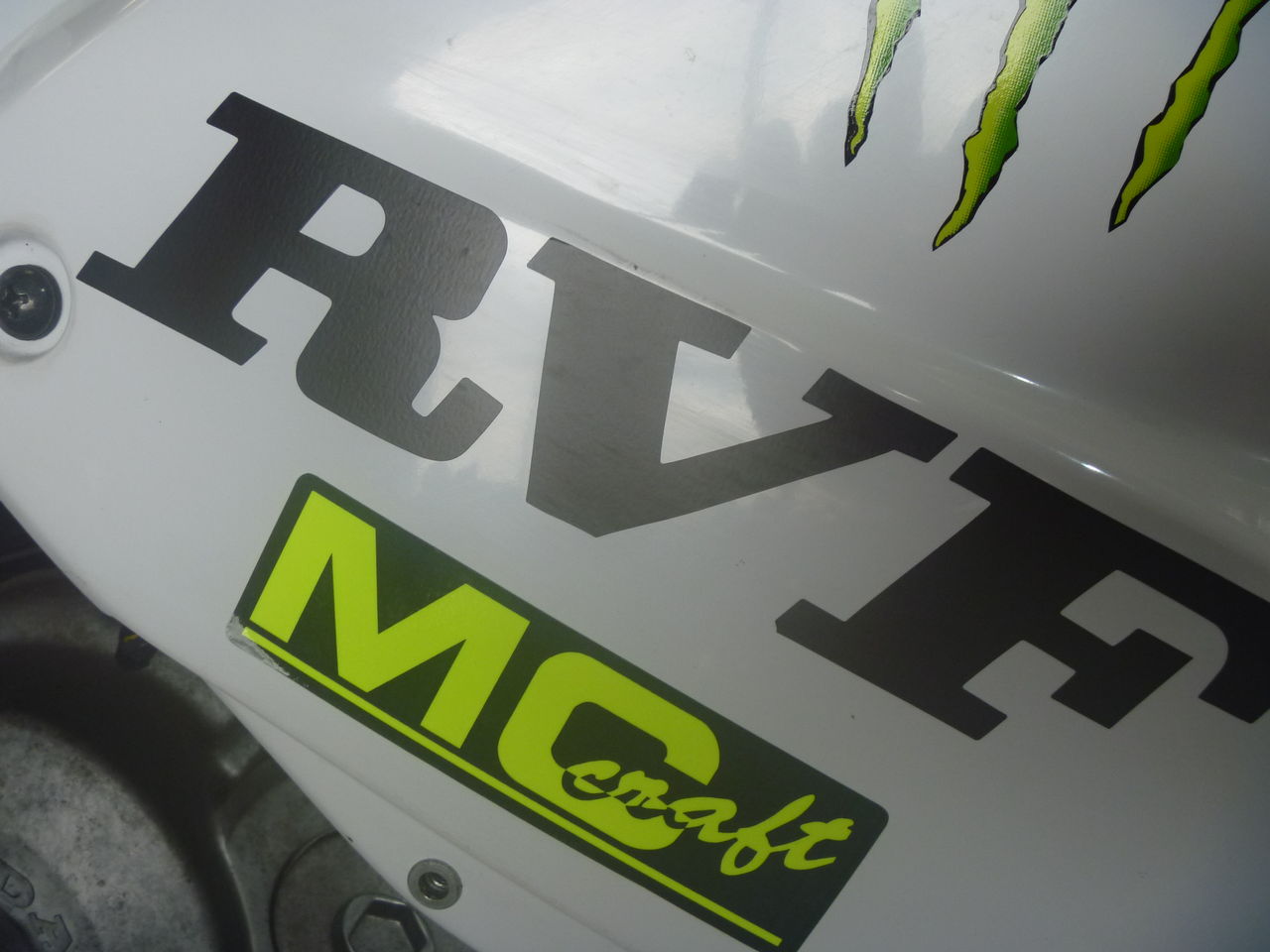

RVF400、オイル&オイルフィルター交換です。

　

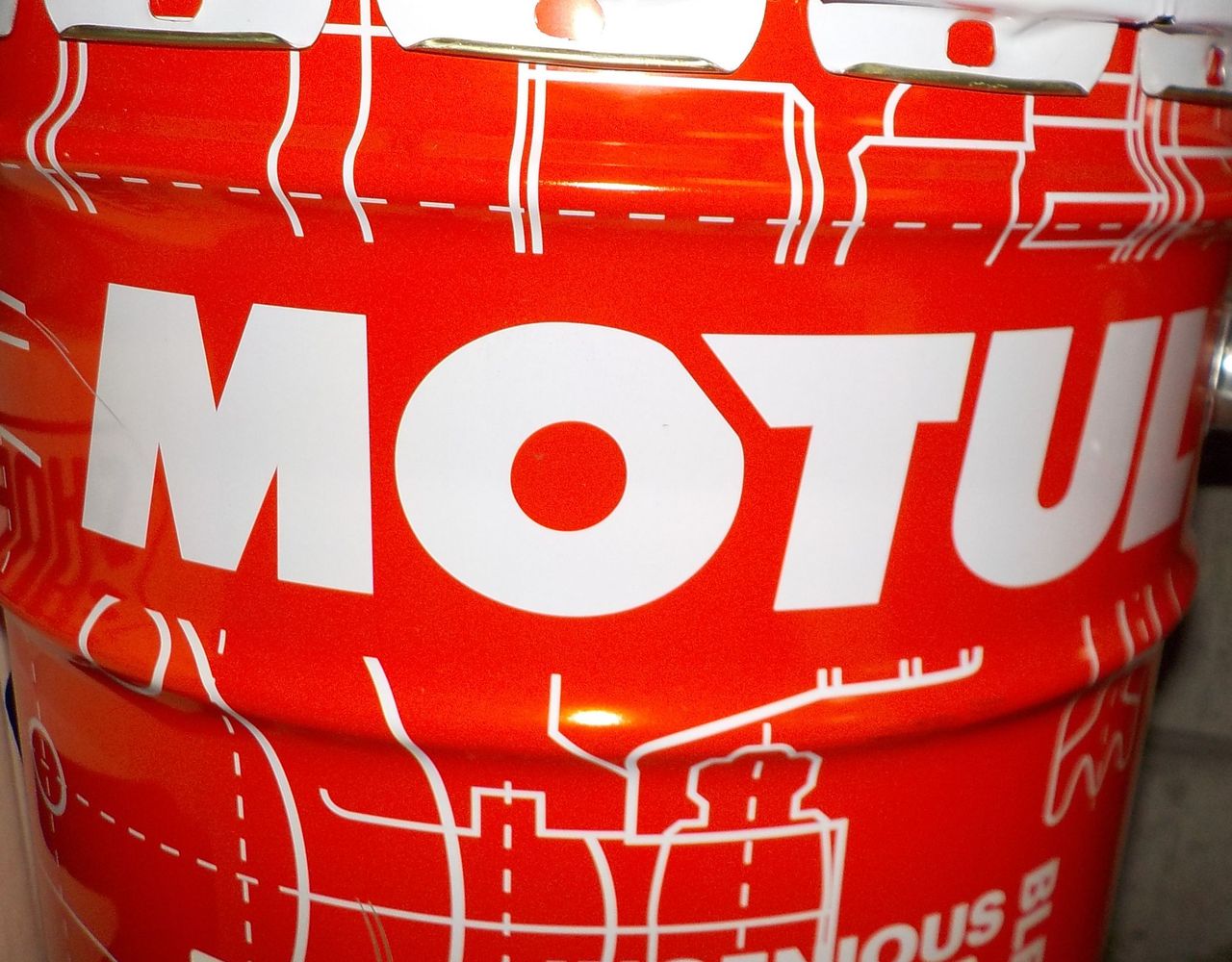

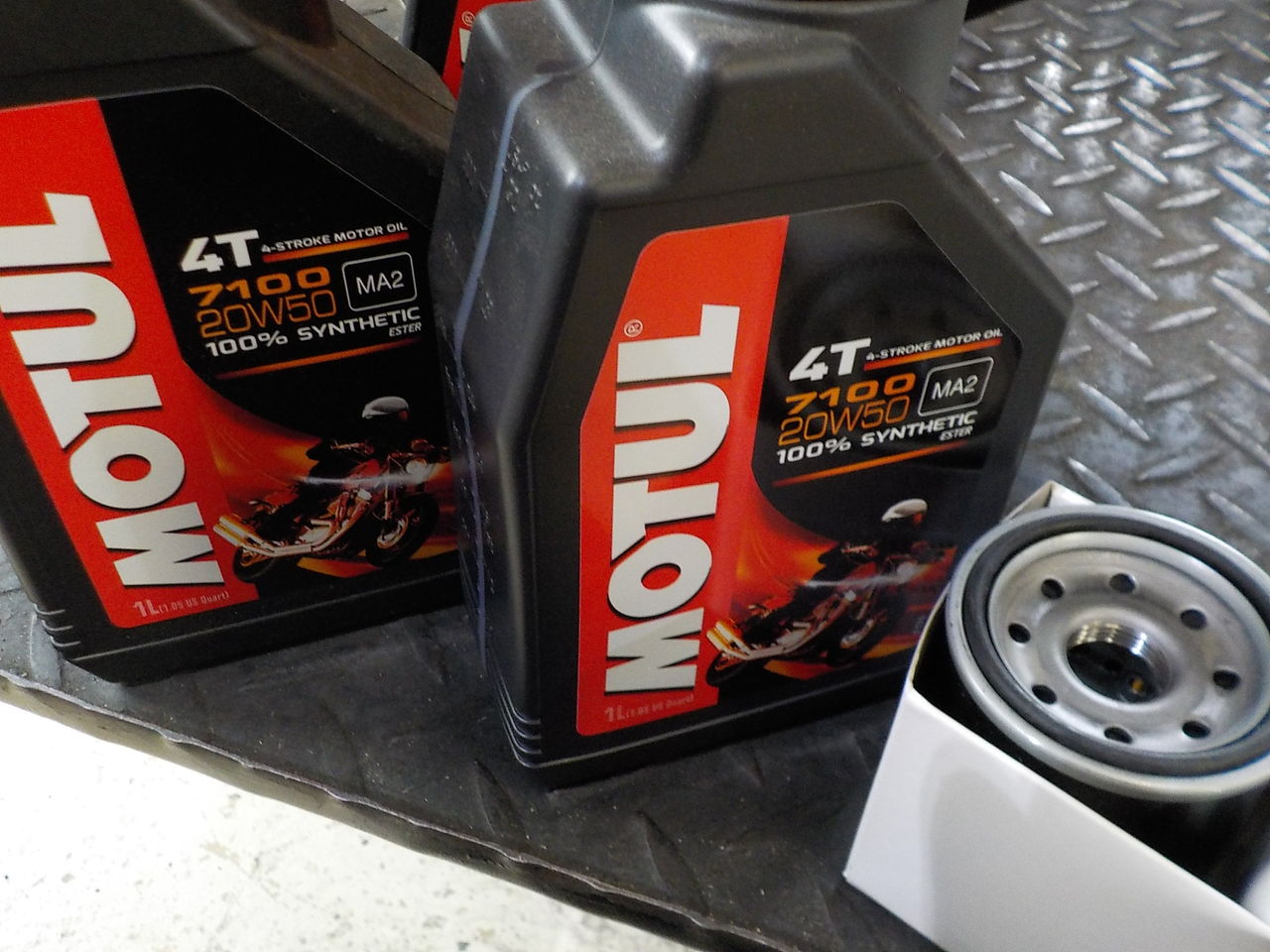

夏は厳しいV4エンジン、MOTUL 7100の固めの粘度で夏を乗り切ります！！

タグ：: #7100; #RVF400; #オイル; #交換; #MOTUL; #20W50; #HONDA; #NC35

mixiチェック

mccraft

2019年06月14日16:19

カテゴリ: 修理・整備、メンテ; 原付スポーツ

NSR50 タイヤ　取外し　HONDA AC10

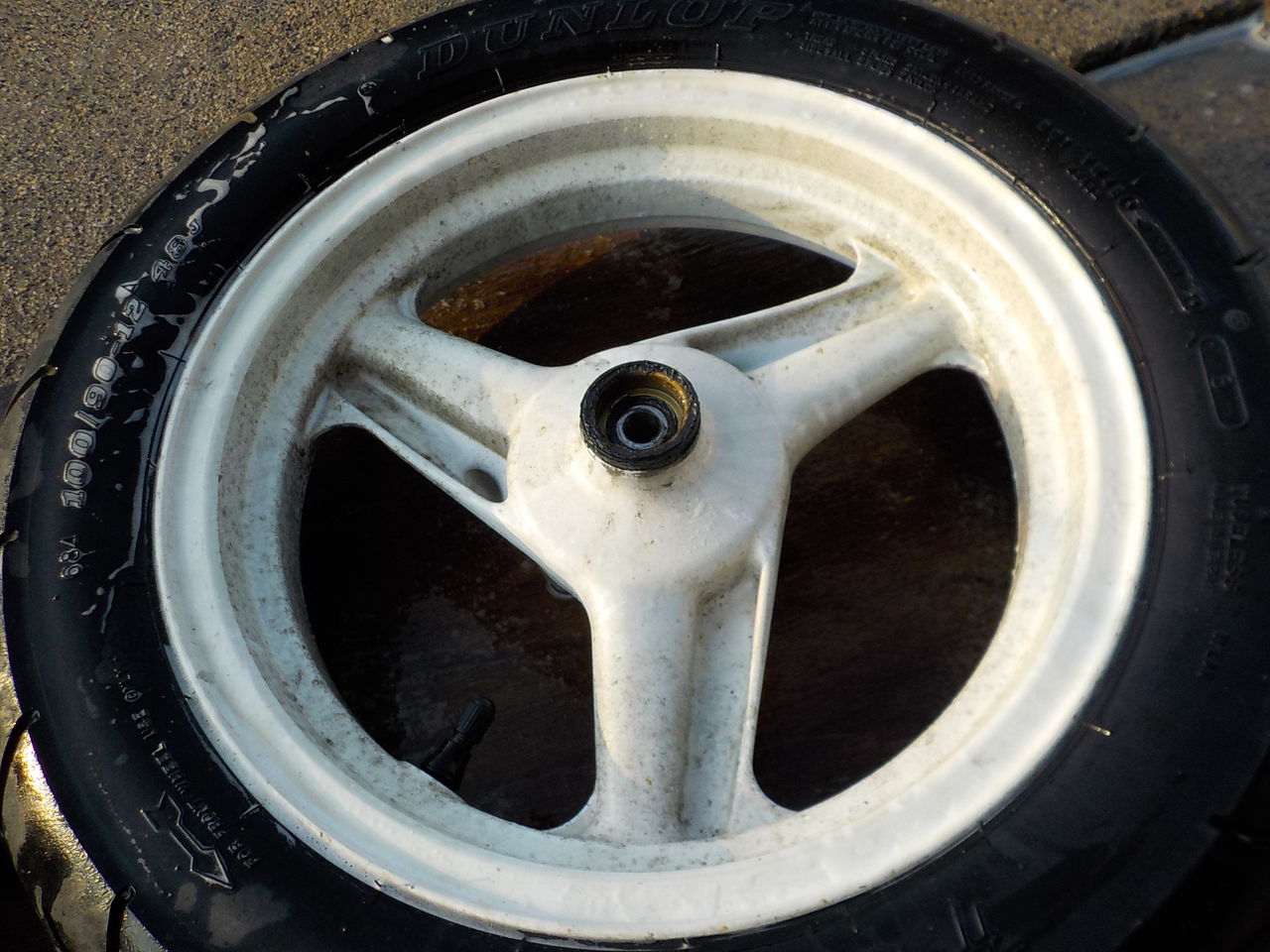

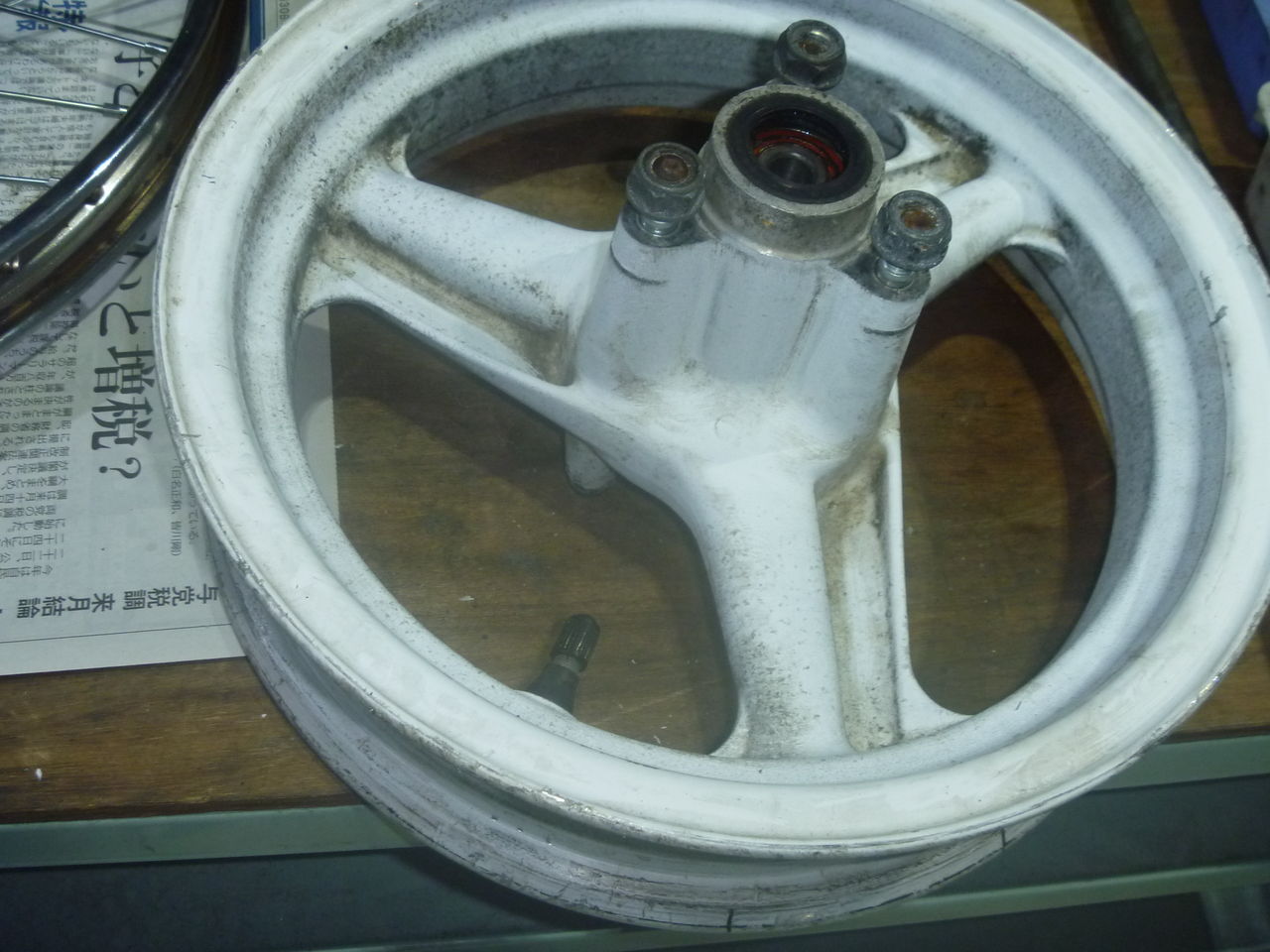

初期型NSR50のホイールです。オーナー様が色を塗るとの事で、前後タイヤ取り外し、します。

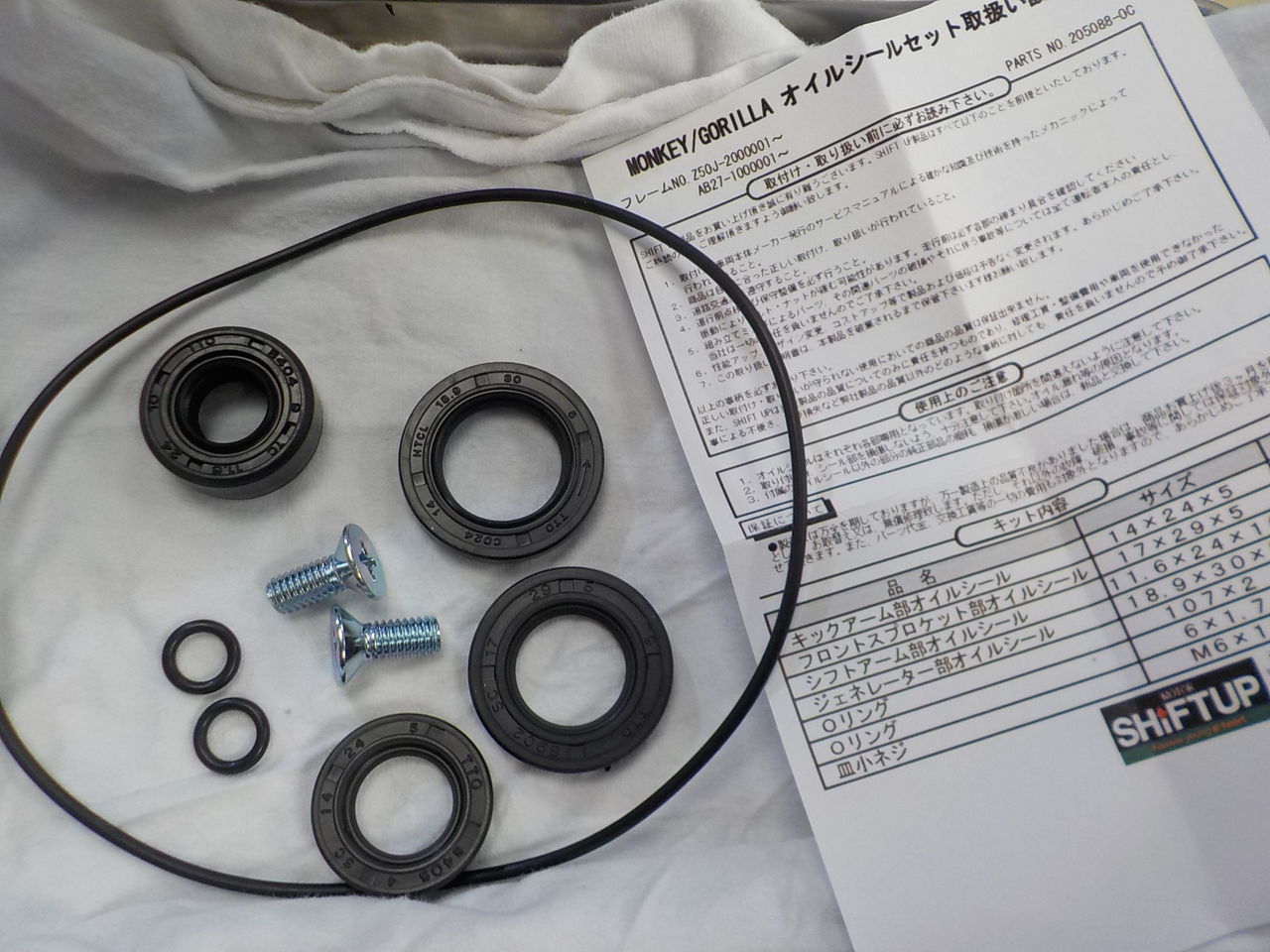

オイルシールの発注もします・・・　
洗浄　

→

→

→

→

タグ：: #NSR50; #タイヤ; #取外し; #HONDA; #AC10; #オイルシール

mixiチェック

mccraft

2019年06月14日11:18

カテゴリ: 修理・整備、メンテ; 水冷YAMAHA genesis FZ YZF-R1 V-max XSR

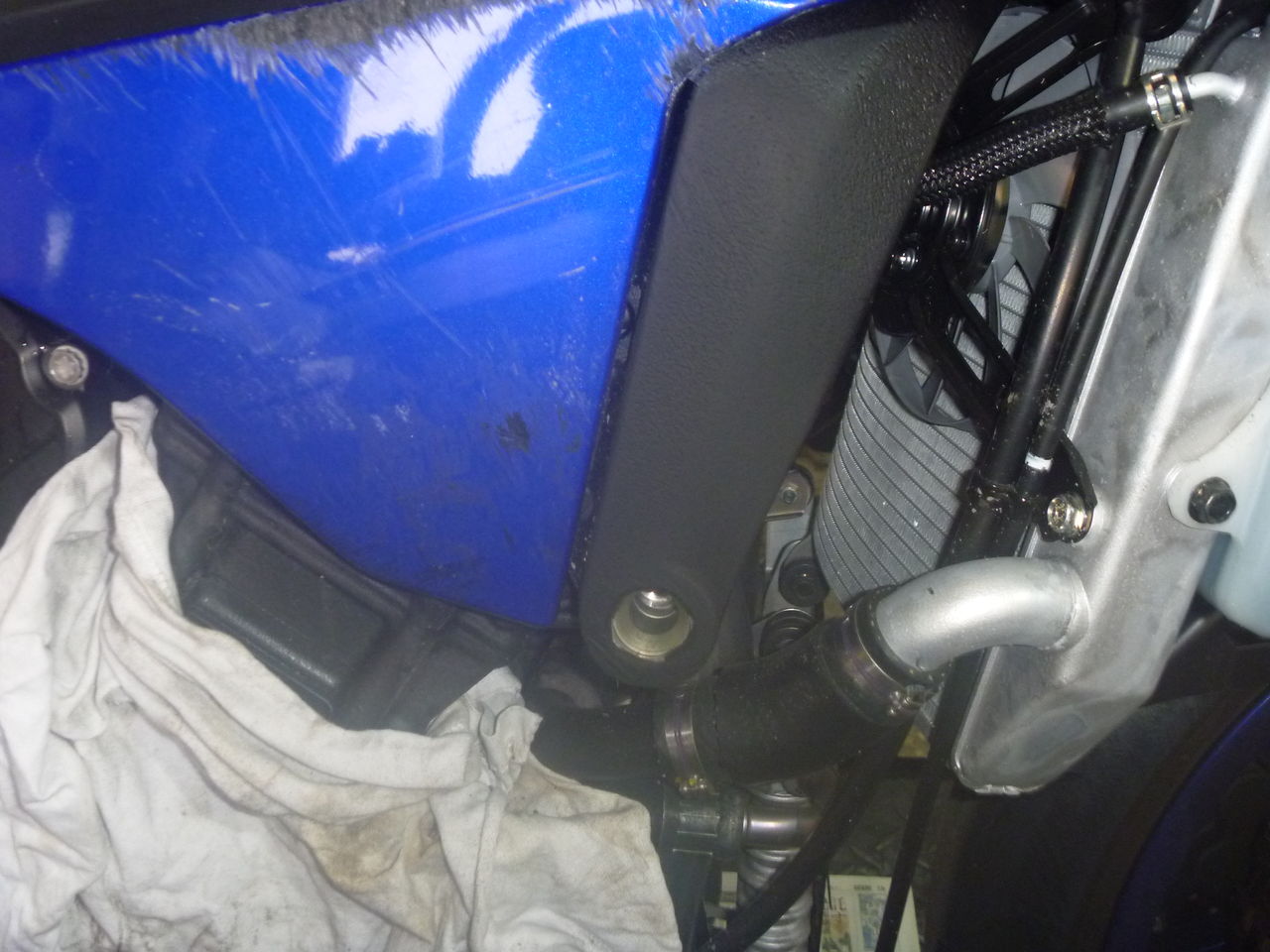

YZF-R1 カウル交換ﾌｫｰｸ捩れ修正 YAMAHA 2018 RN49

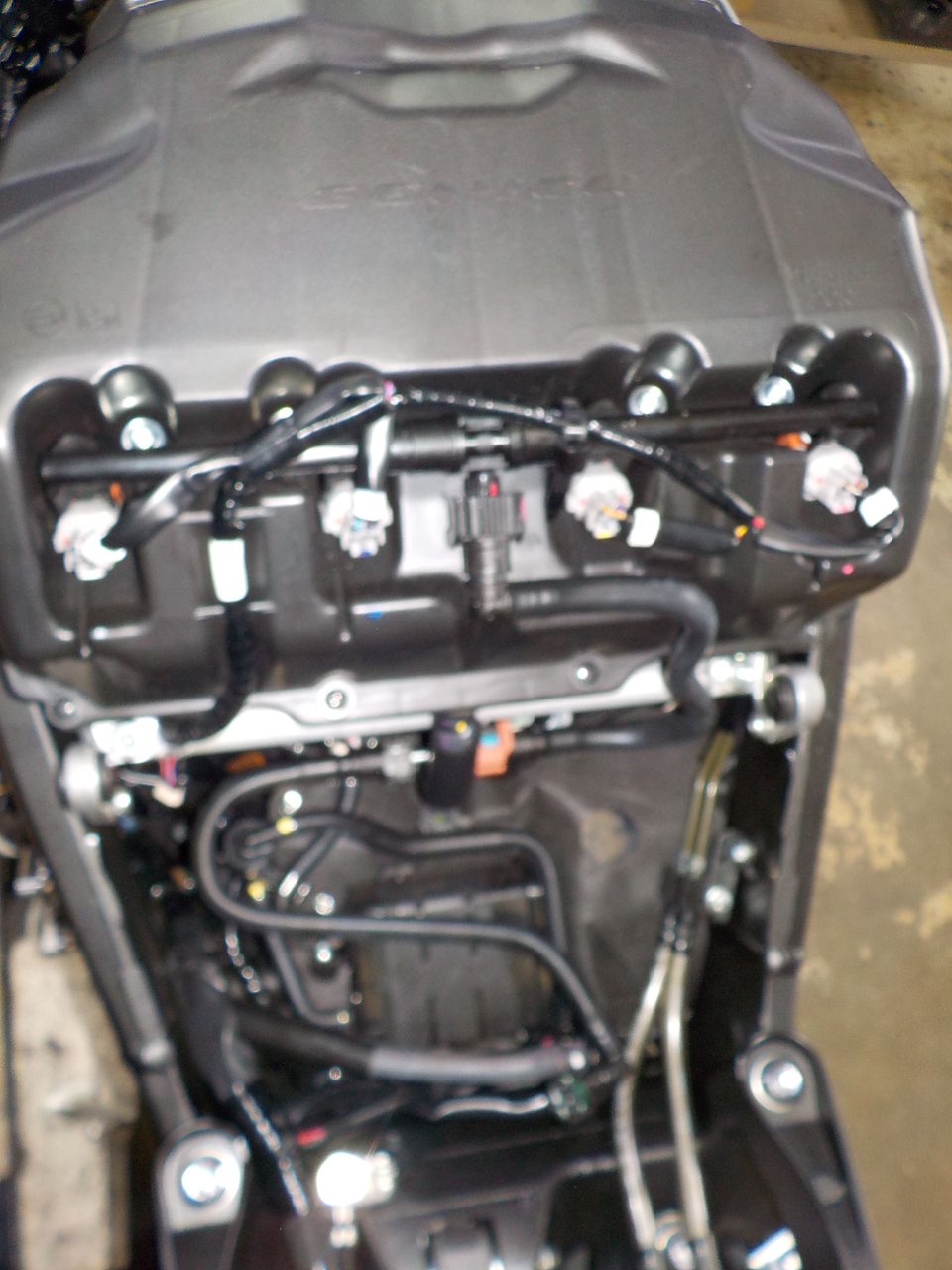

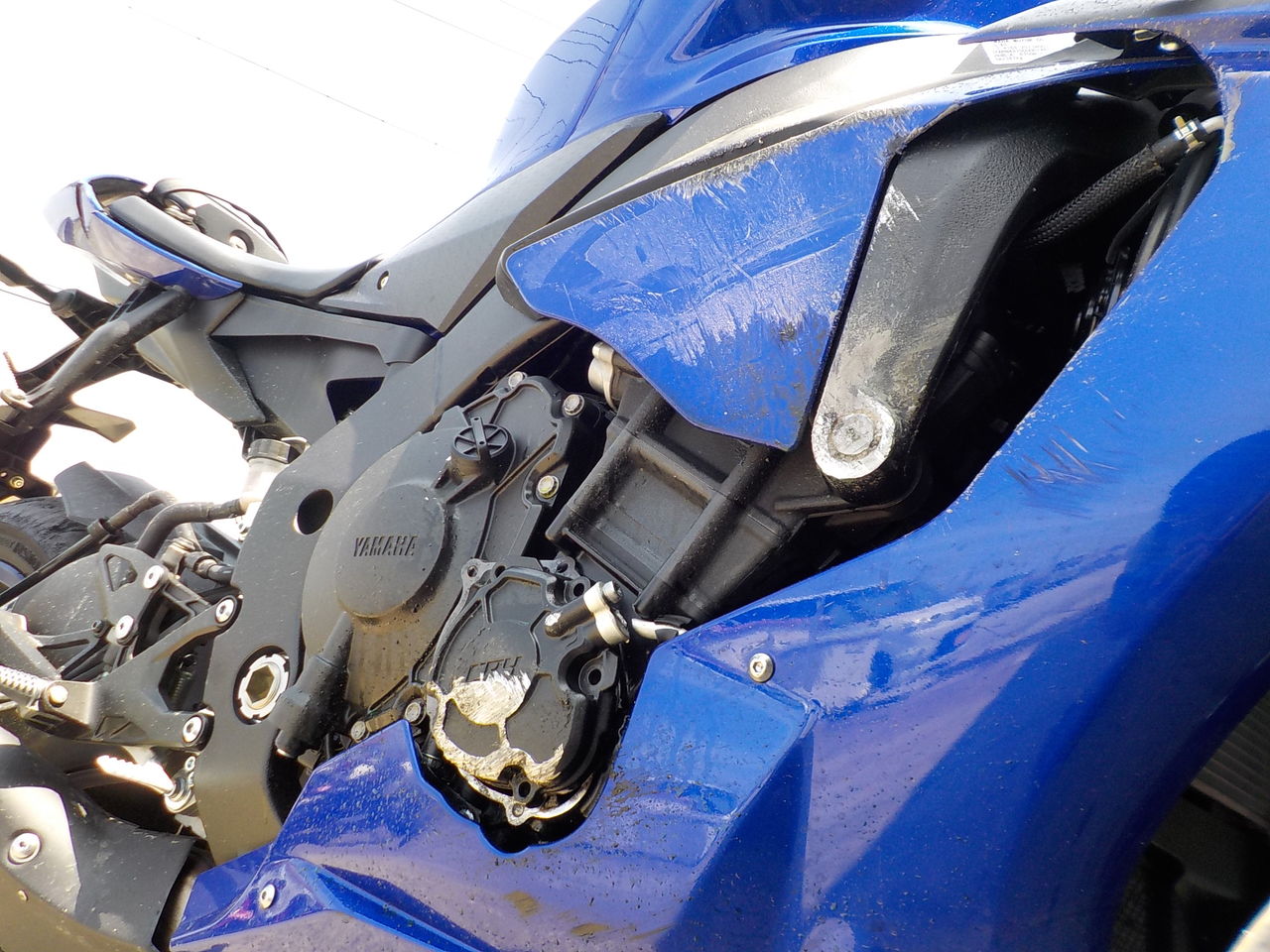

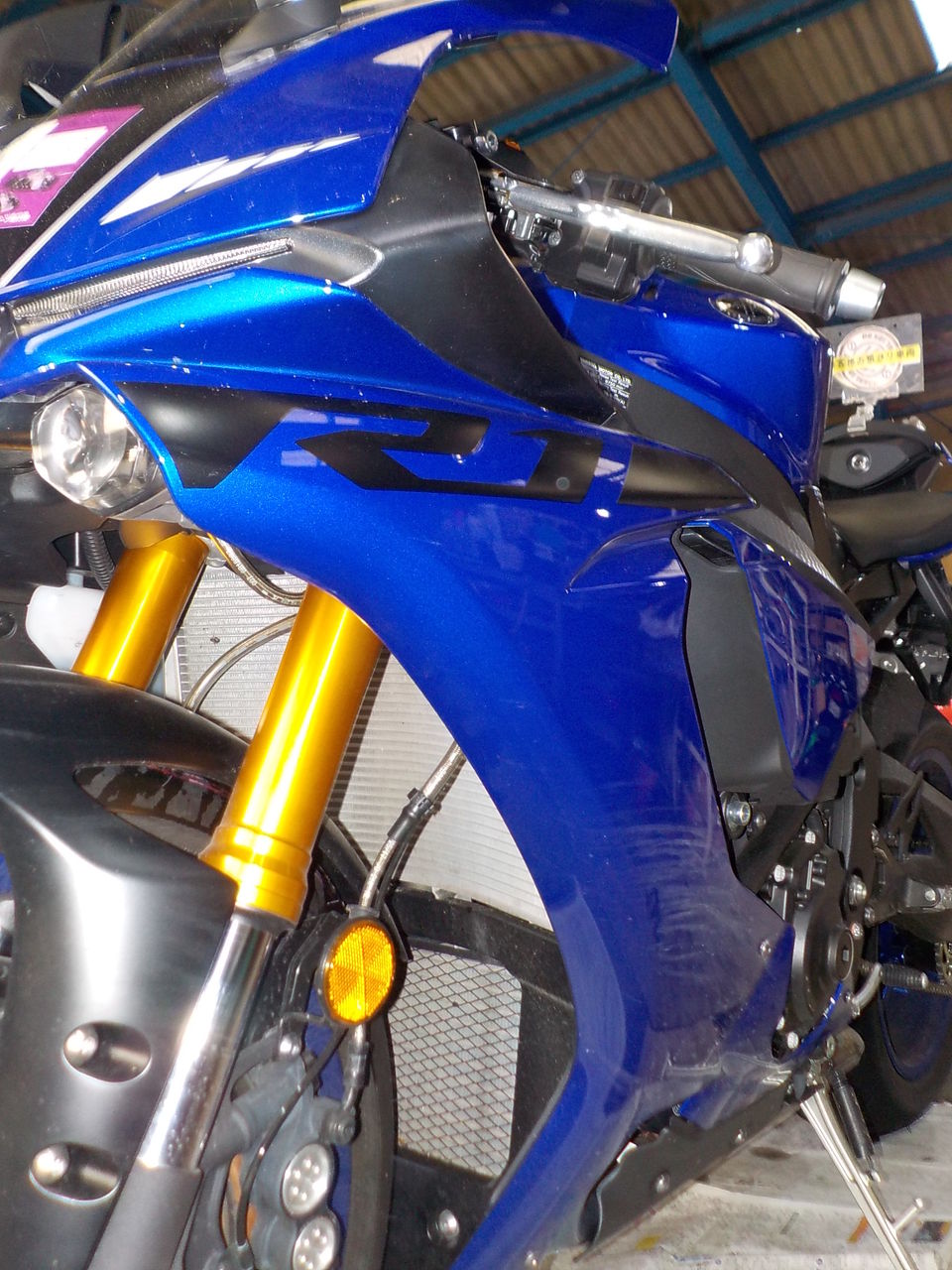

2018 R1、転倒時のフロントねじれや傷と割れの修正、交換をします・・・

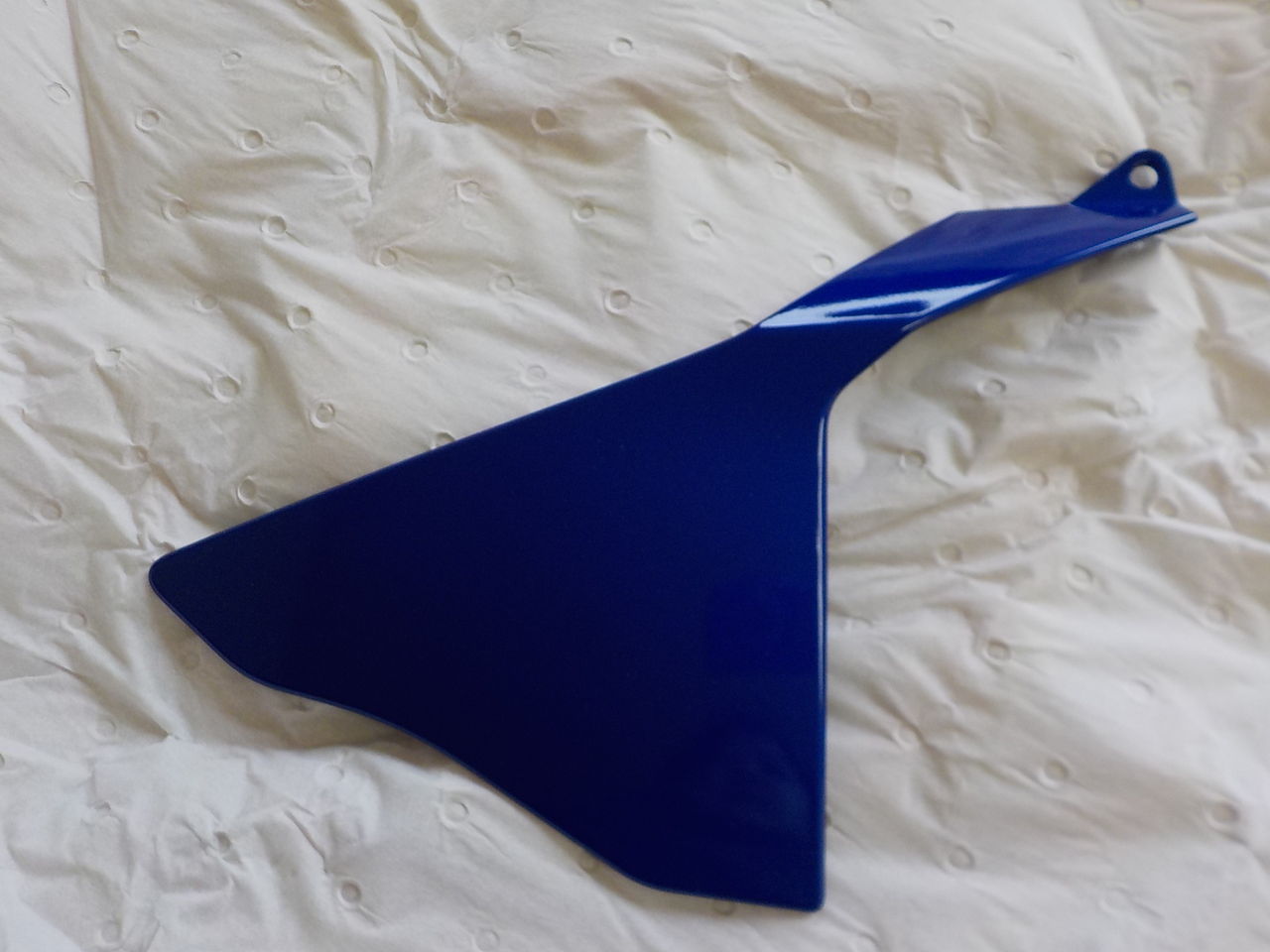

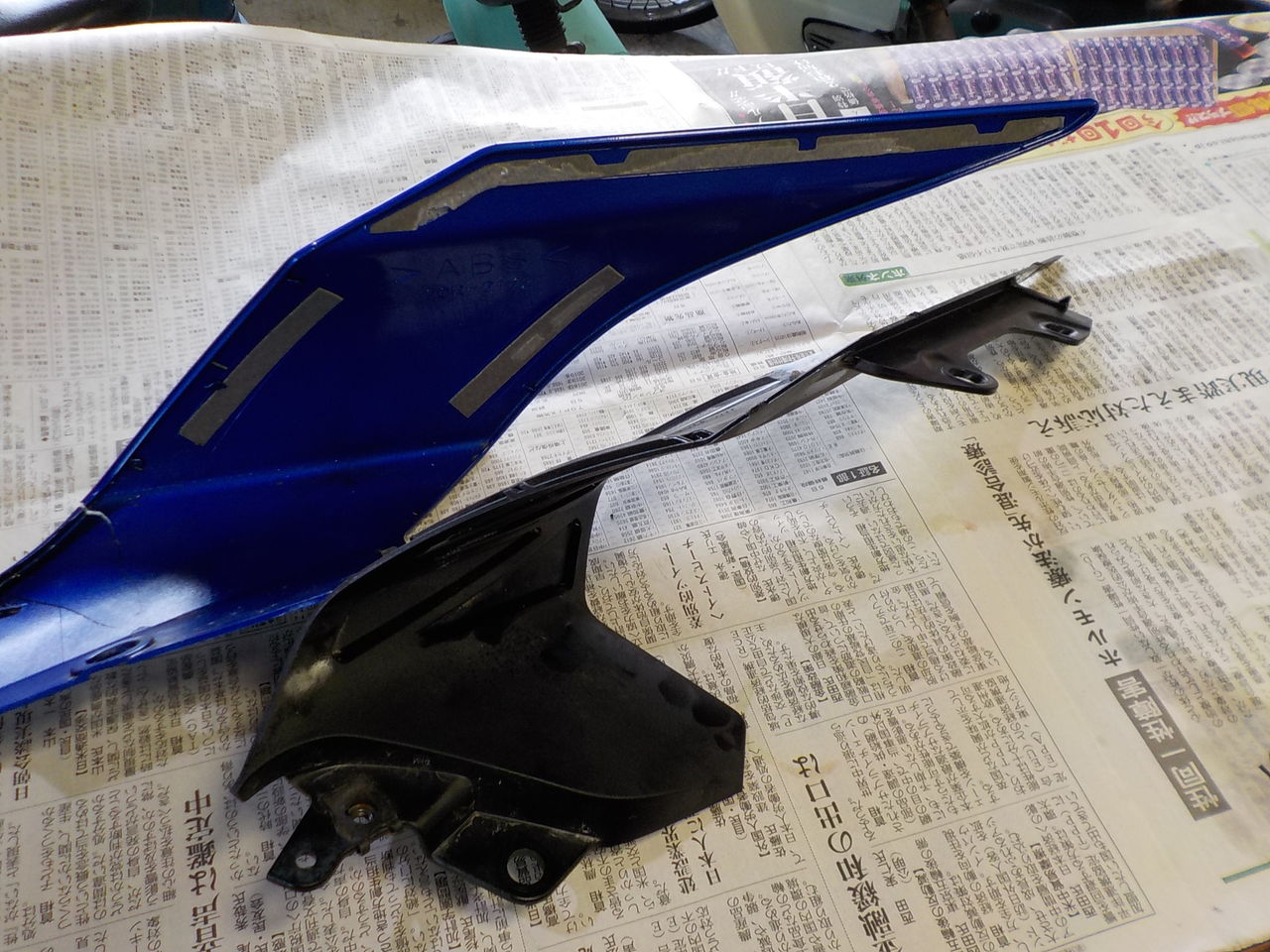

サイドカウルは交換、シートカウルは割れの修正です。

⇒

　⇒

　⇒

　⇒

　
タンク部はタッチアップ修正です。

その他の傷は簡易修正しました・・・

⇒

　シートカウルは割れの修正と簡易部分塗装で直しました。

　

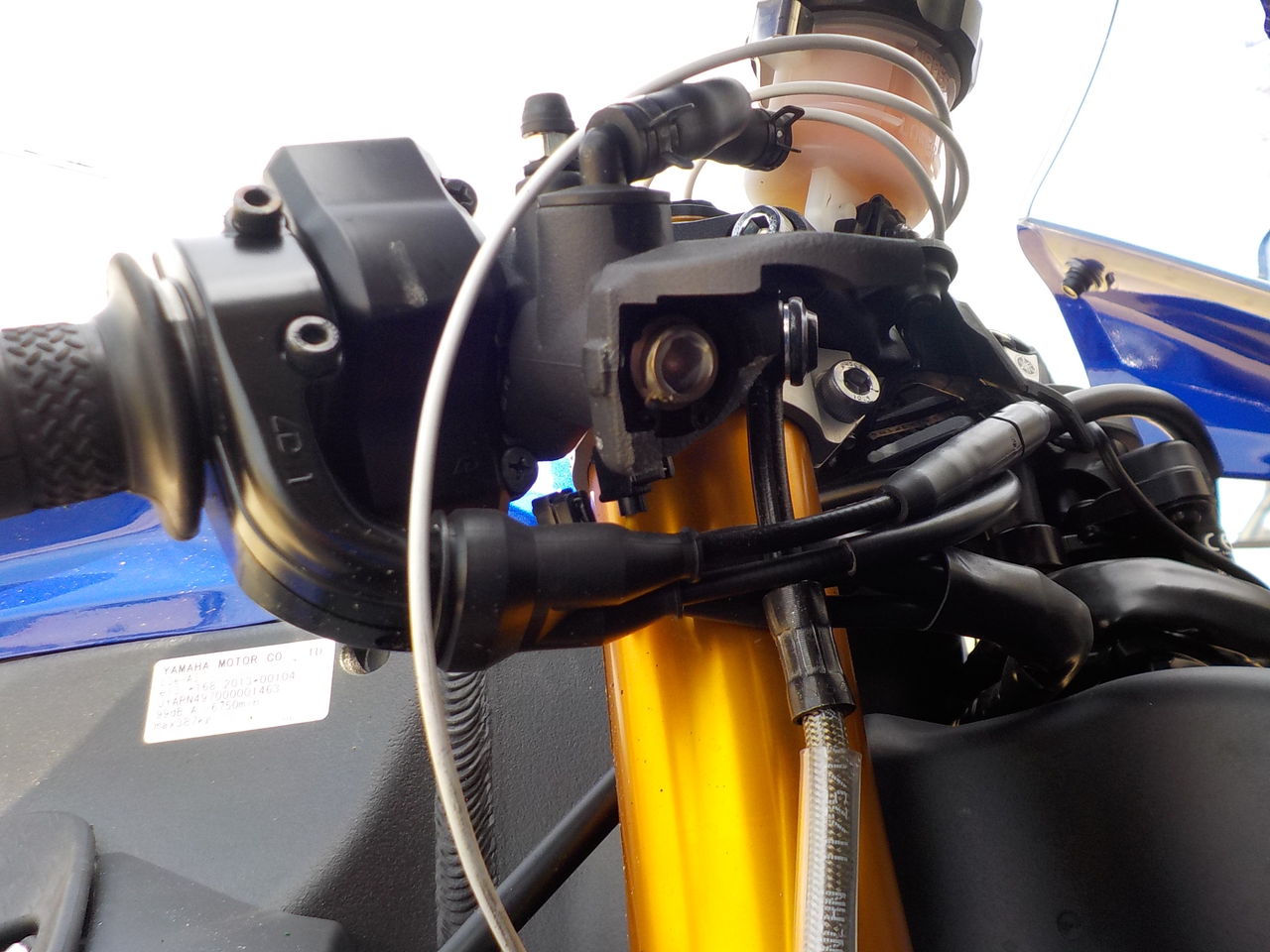

フロントフォークの捩れ修正も完了です！！

　フロント周りの増し締めもしておきました・・

タグ：: #シートカウル; #割れ; #YZF-R1; #カウル; #交換; #ﾌｫｰｸ; #捩れ; #修正; #YAMAHA; #2018

mixiチェック

mccraft

2019年06月13日23:57

カテゴリ: カスタム＆チューニング､ワンオフ製作; 水冷YAMAHA genesis FZ YZF-R1 V-max XSR

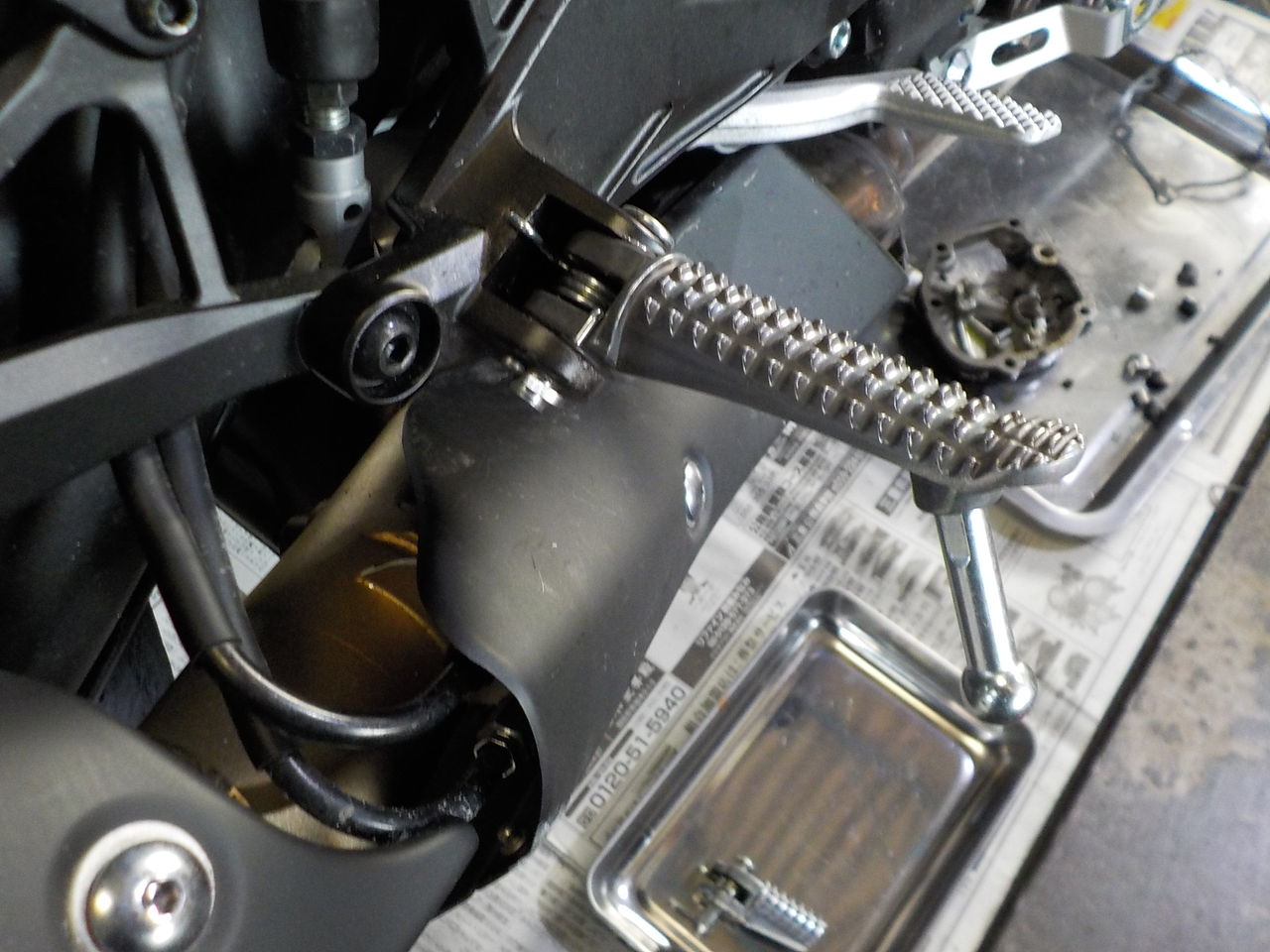

YZF-R1 AKRAPOVIC スリップオンｻｲﾚﾝｻｰ取付け　YAMAHA 2018 RN49

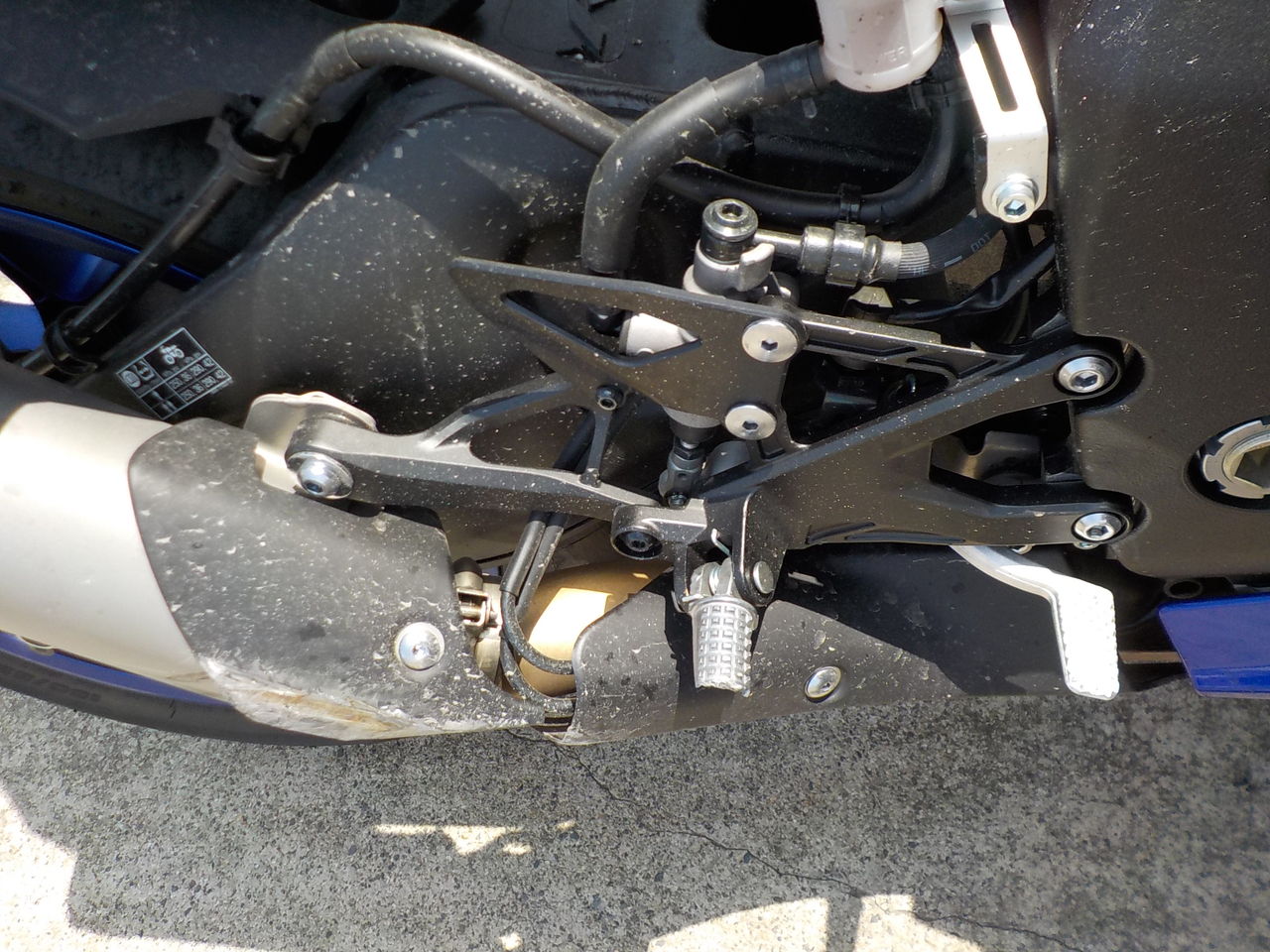

2018 R1、転倒で傷が入ってしまったサイレンサー、この際、社外スリップオンでカスタム、グレードアップします！！

まるでMOTO GP マシンのようなサウンドです！！

　パーツ,入荷しました！！

馴染んだ後の増し締め忘れずに！

タグ：: #ｱｸﾗﾎﾟﾋﾞｯﾁ; #ｽﾘｯﾌﾟｵﾝ; #ｻｲﾚﾝｻｰ; #AKRAPOVIC; #YZF-R1; #交換; #YAMAHA; #2018; #RN49

mixiチェック

mccraft

2019年06月13日15:30

カテゴリ: HAWKⅡ Ⅲ 並列twin Dream senior export CB250 CB400 T N K; 点検、見積り

ホーク3 CB400N オイル漏れ修理 HONDA HAWK3

タコメータードライブ、クラッチレリーズなどのオイル漏れを直します・・・(もともとは電装トラブルにて入庫しました)

*
ホークⅢの記事は下記のページごとに掲載しております。
*

・入庫から電装作業

http://blog.livedoor.jp/mccraft/archives/52042856.html

・オイル漏れ修正

http://blog.livedoor.jp/mccraft/archives/52043423.html

・タペット＆カムチェーン調整

http://blog.livedoor.jp/mccraft/archives/52043395.html

オイル＆オイルフィルター

　

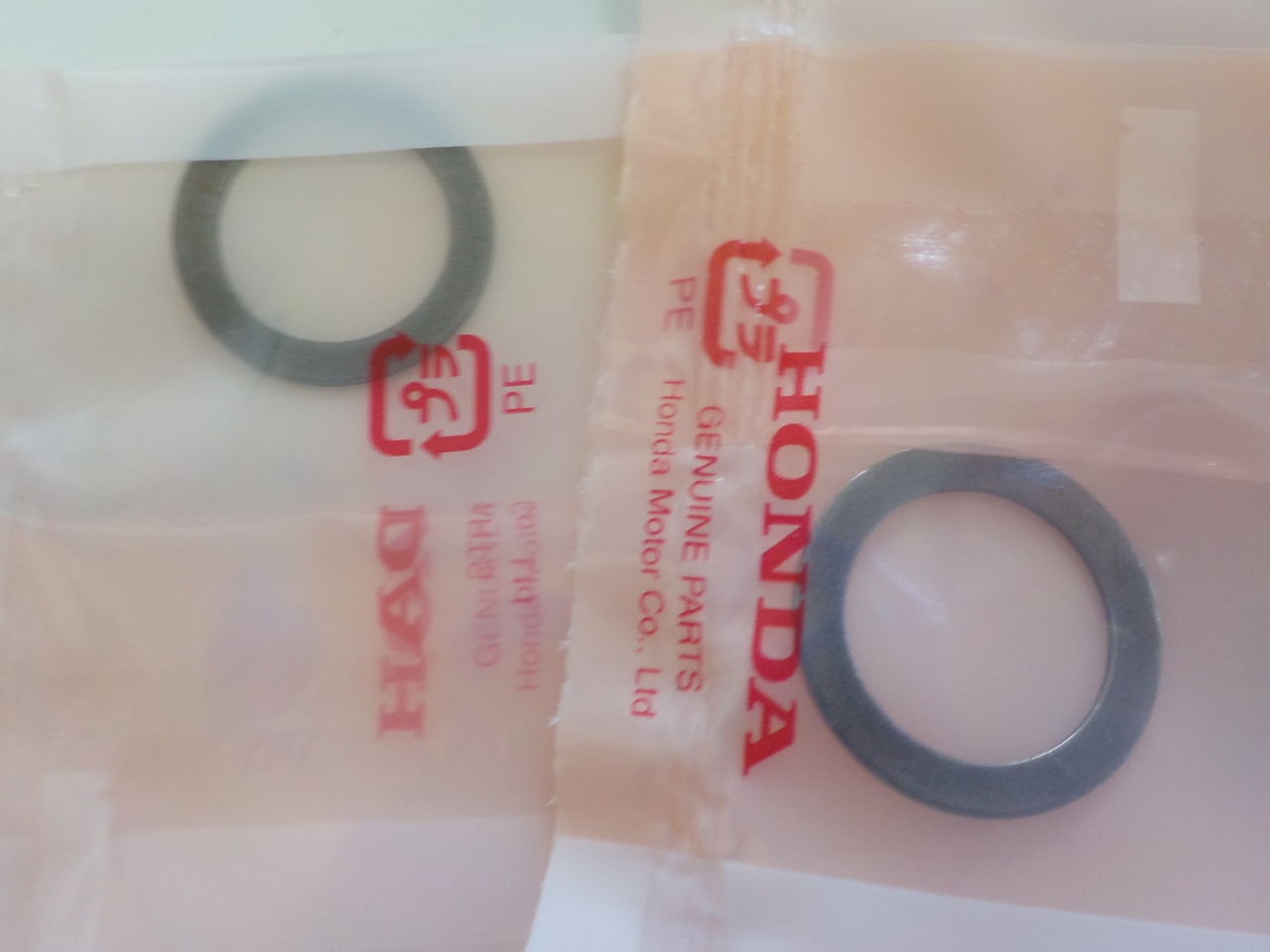

ワッシャー欠品してました→

　

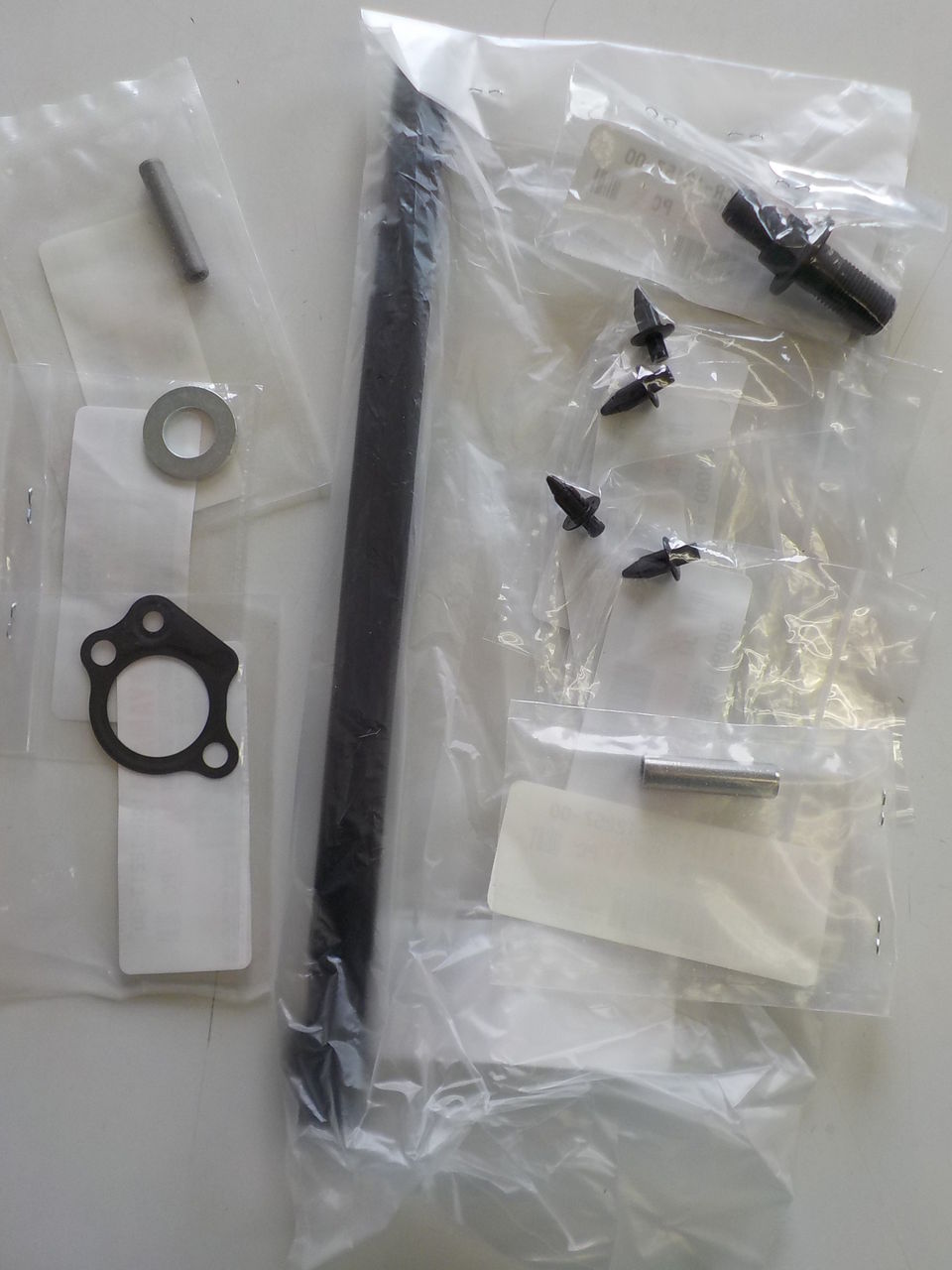

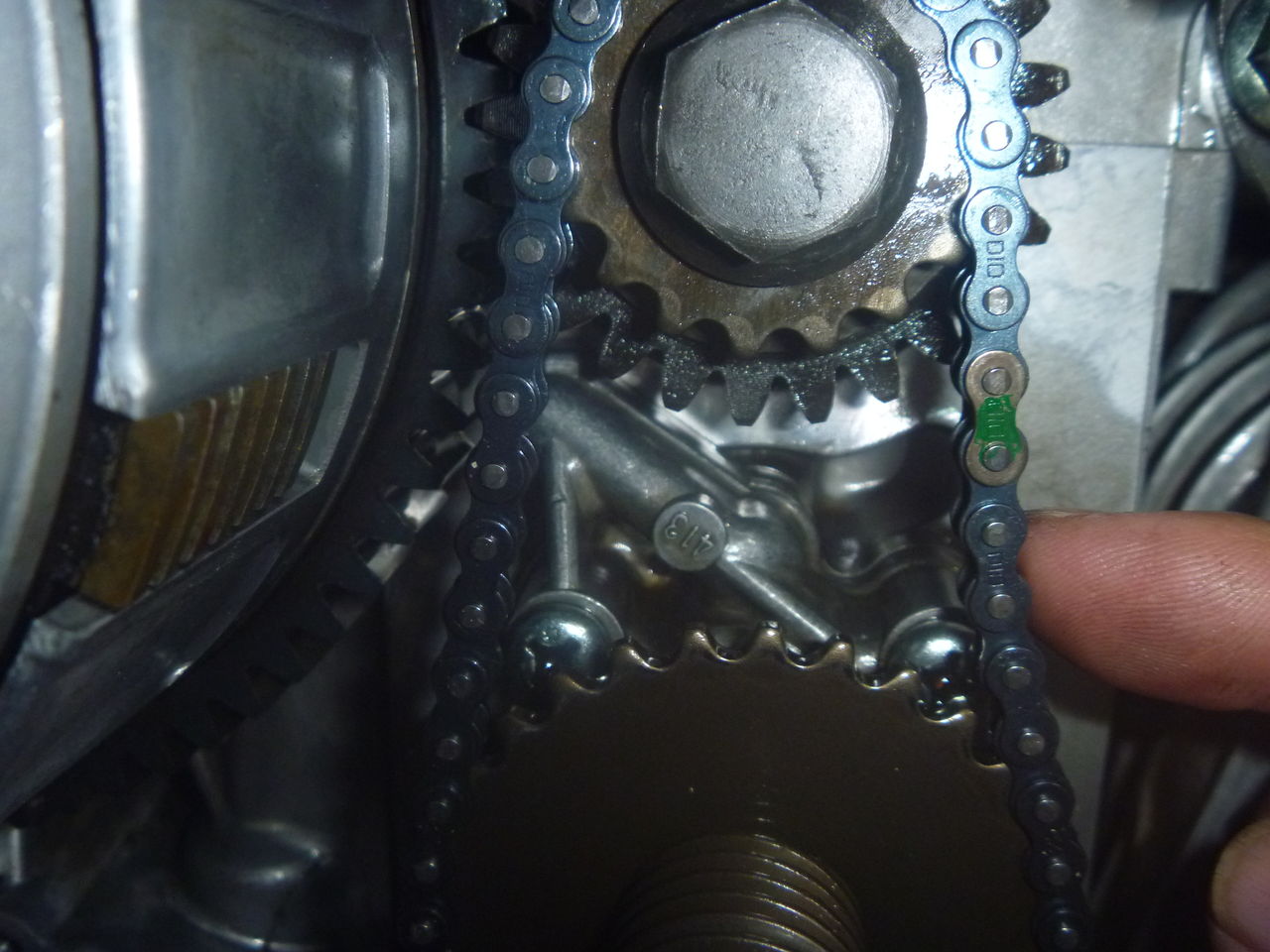

オイルポンプチェーンはタルタルなので交換します・・・

　
バランサーチェーンは伸びきっており、調整しましたが調整範囲、ギリギリです・・・

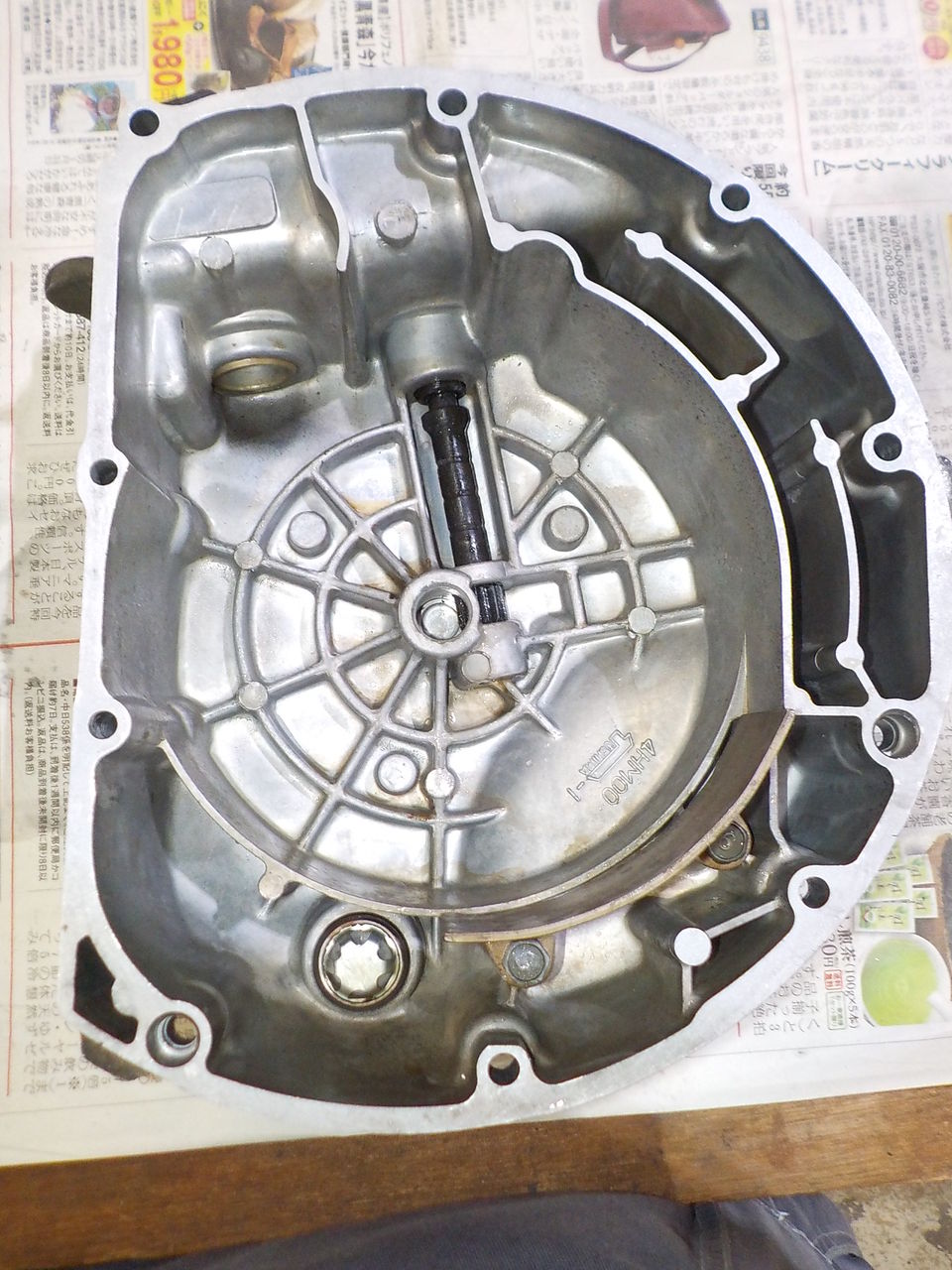

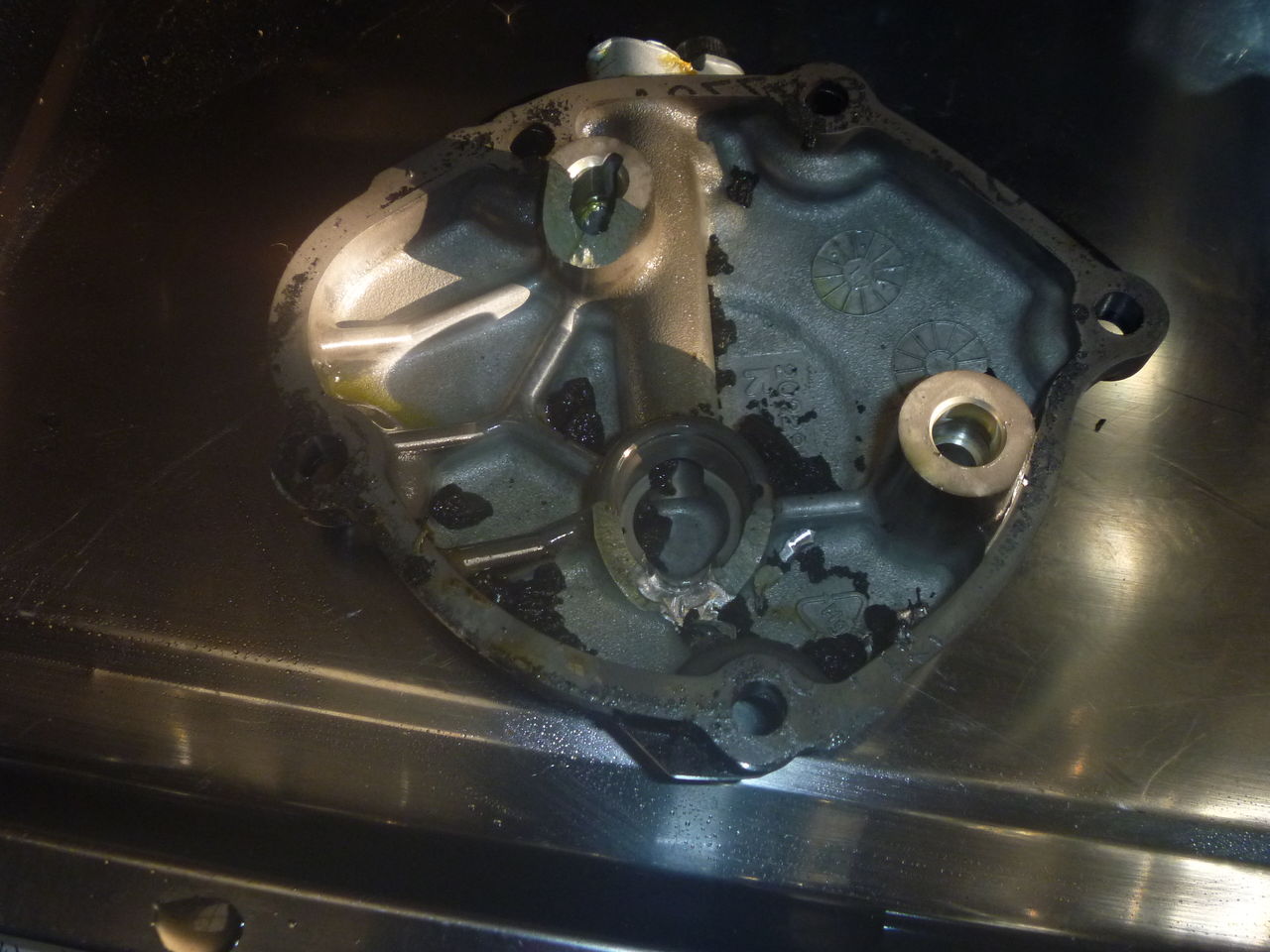

右エンジンカバー　

　

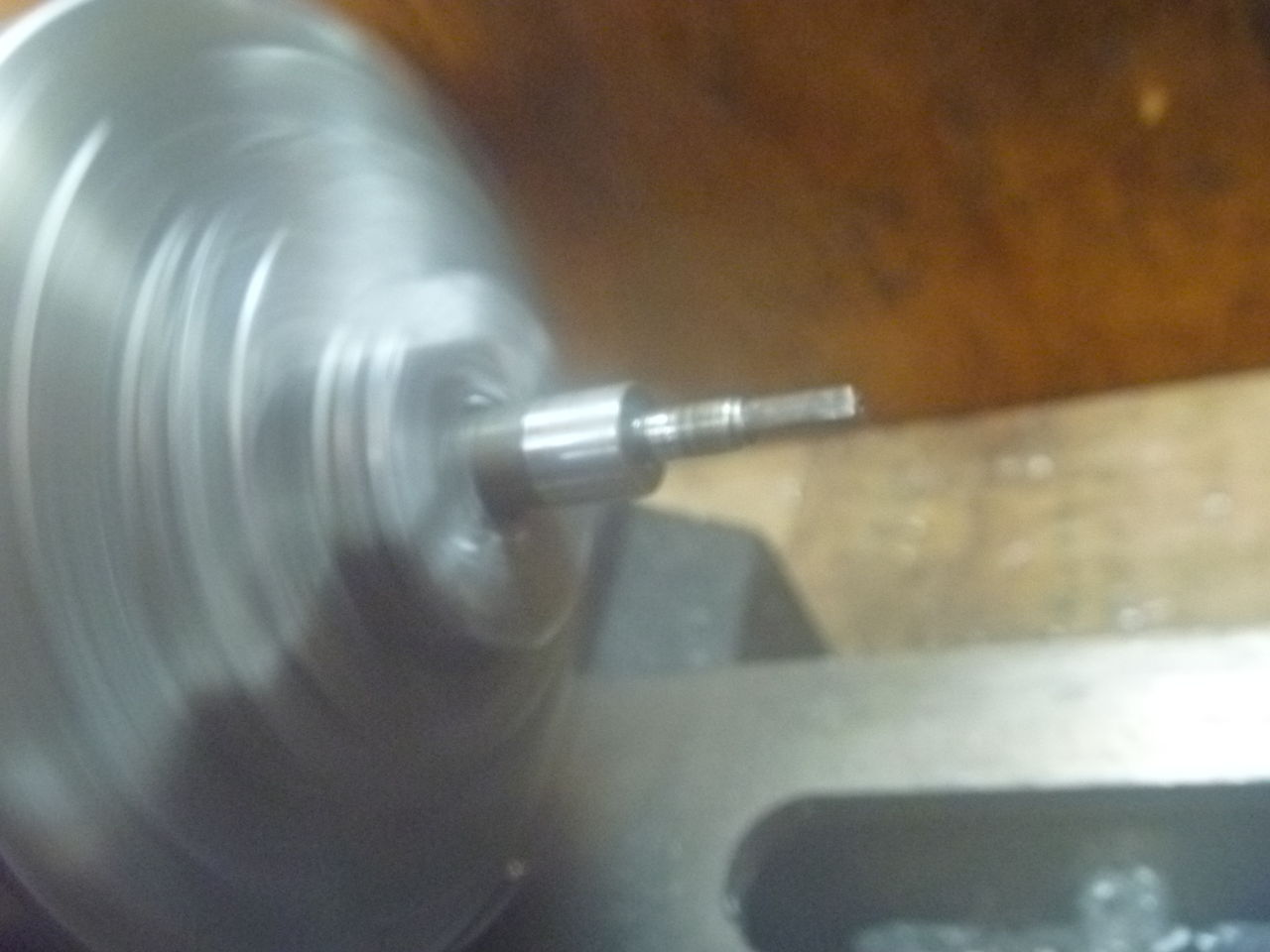

タコドライブシャフト　こちらは廃盤ですので旋盤修正して使いますが減りが大きく完全に研磨すると細くなりすぎます。

　
タコケーブルストッパーのねじ山は、上がっておりましたので
少し長いスクリューに交換、なんとか締めれました・・

　
オイル及びﾌｨﾙﾀｰ交換・・　

※下記見直しをお願いします！！

クラッチハウジングはガタが大きくなっています。

　
クランクケース合わせ面からの漏れもあり、こちらを直すにはケースを割る必要がありあます。

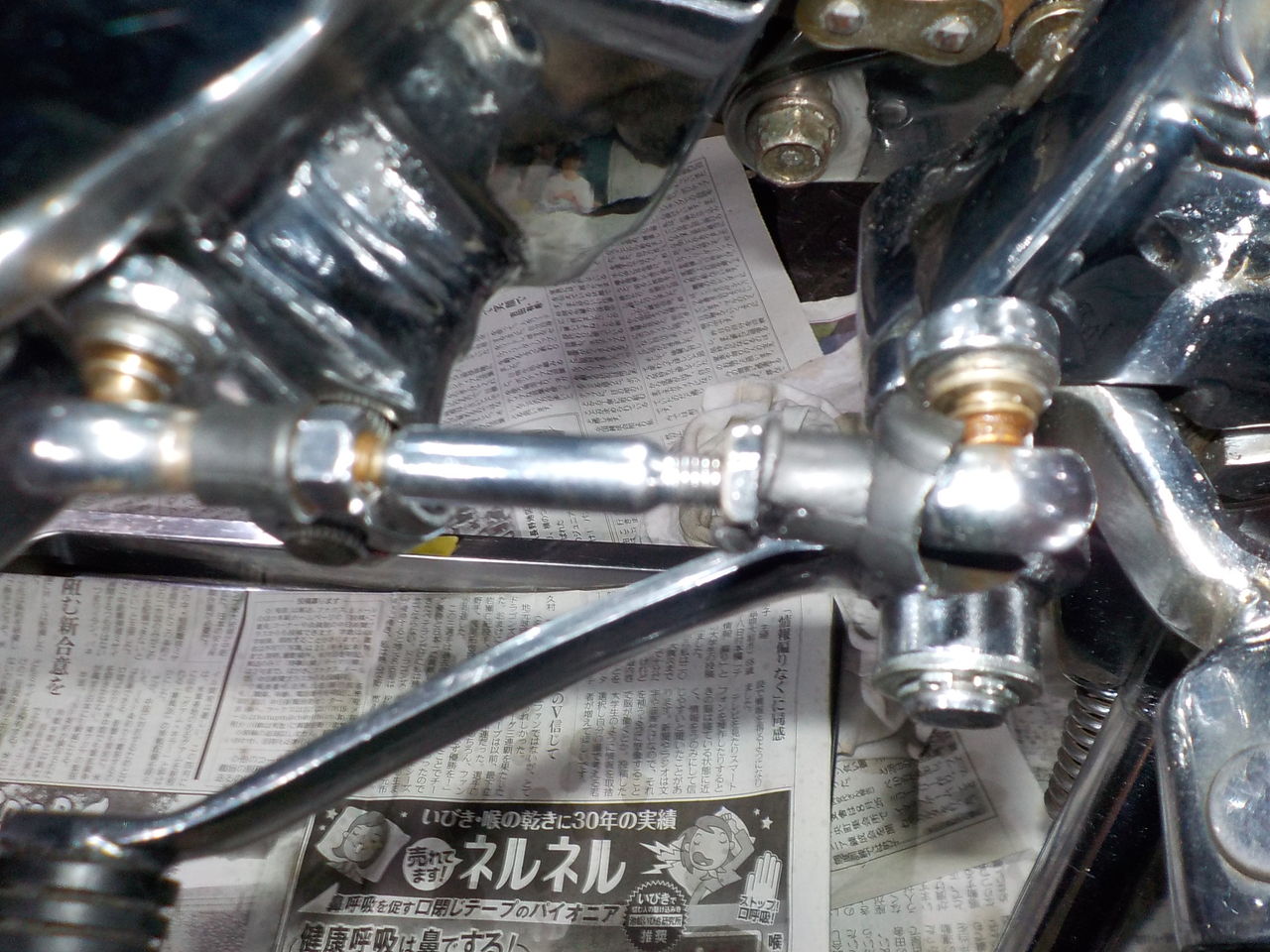

　　ブレーキペダル、干渉あります。

　
バランサーチェーン、調整限度です。

タグ：: #オイル漏れ; #修理; #ホーク; #CB400N; #HONDA; #HAWK

mixiチェック

mccraft

2019年06月12日23:49

カテゴリ: HAWKⅡ Ⅲ 並列twin Dream senior export CB250 CB400 T N K; 点検、見積り

ホーク3 CB400N 電装点検確認 HONDA HAWK3

ツーリング先でエンジンかからず、とのこと（プラグ火花飛ばず？とも）。

↑レッカー入庫＆パーツ↓もご持参していただきました※　　

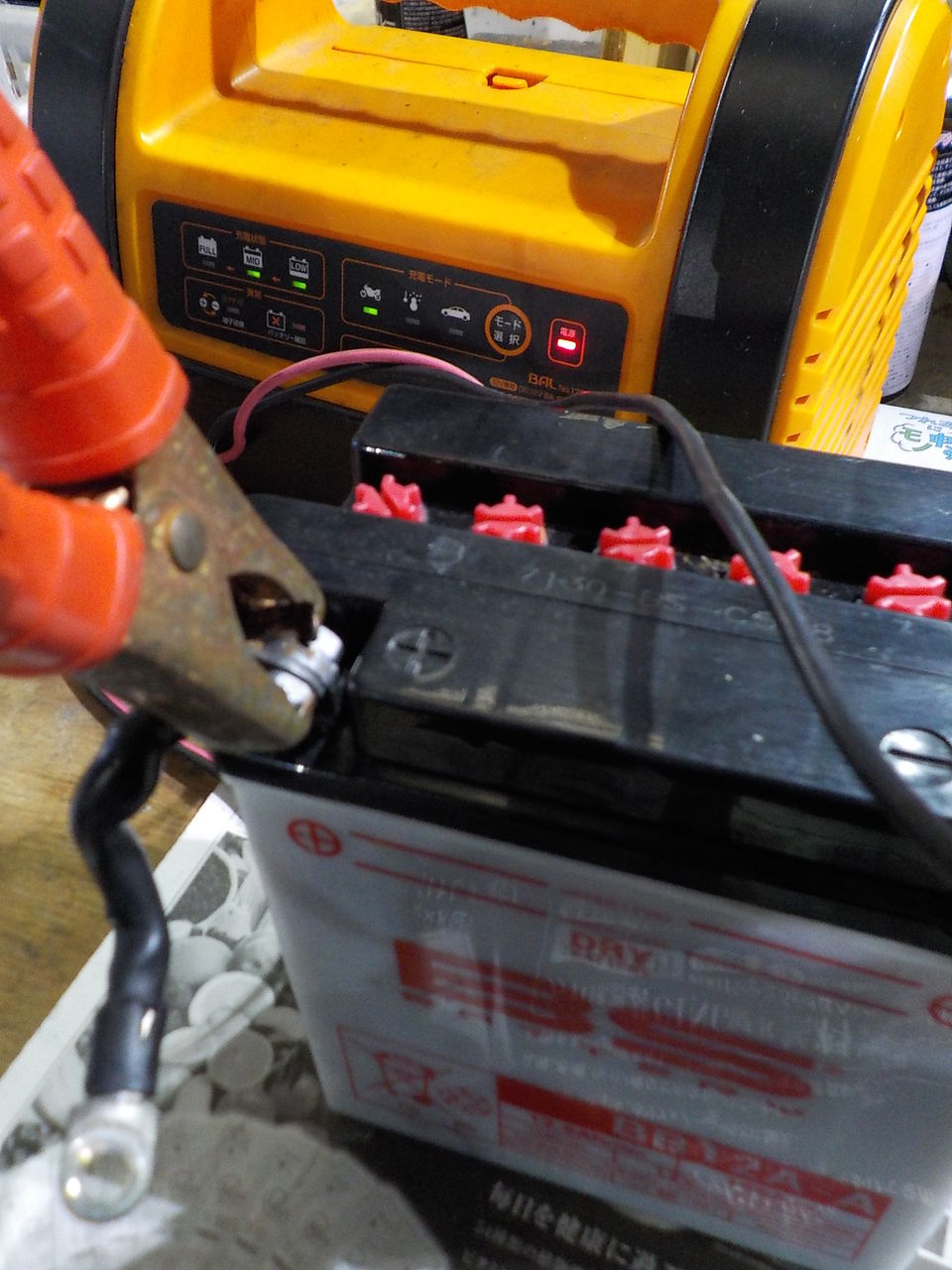

まずは電装系の点検、確認をし、ついでに左エンジンカバー付近のオイル漏れも原因、特定していきます・・

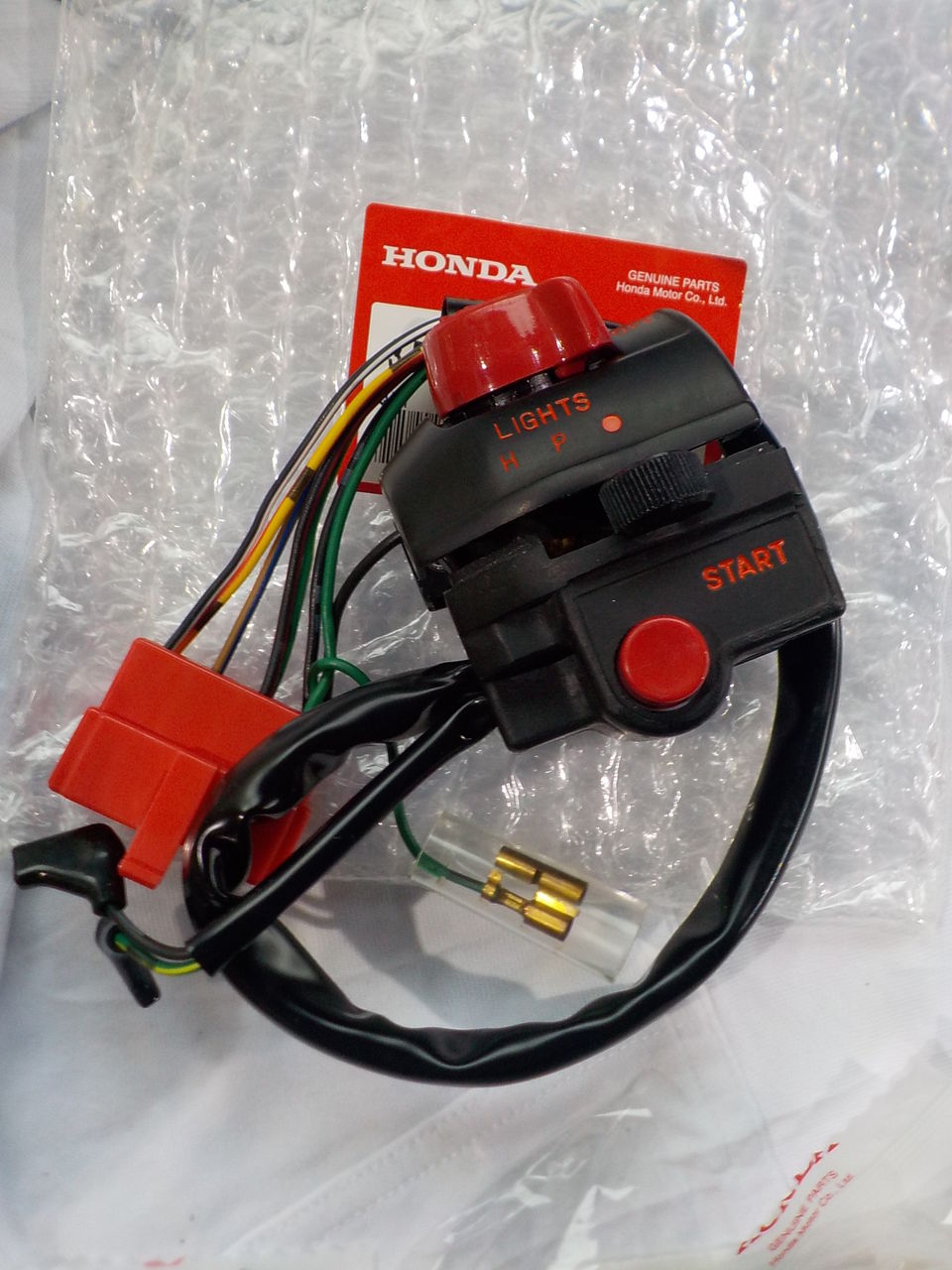

電装周りの部品を確認中ですが現在、入手出来るのは右、ハンドルスイッチのみで後は廃盤です。
　社外品も見当たりません。　海外を含め探しております・・・最低限、必要な部品は発注しました。
オイル漏れ編はこちらから

↓エンジン始動しまして撮れなかったのですが、結構煙たいです。。。

*点火系の劣化、エンジンの圧縮低下等が疑われます・・・

ホークⅢの記事は下記のページごとに掲載しております。
*

・入庫から電装作業

http://blog.livedoor.jp/mccraft/archives/52042856.html

・オイル漏れ修正

http://blog.livedoor.jp/mccraft/archives/52043423.html

・タペット＆カムチェーン調整

http://blog.livedoor.jp/mccraft/archives/52043395.html

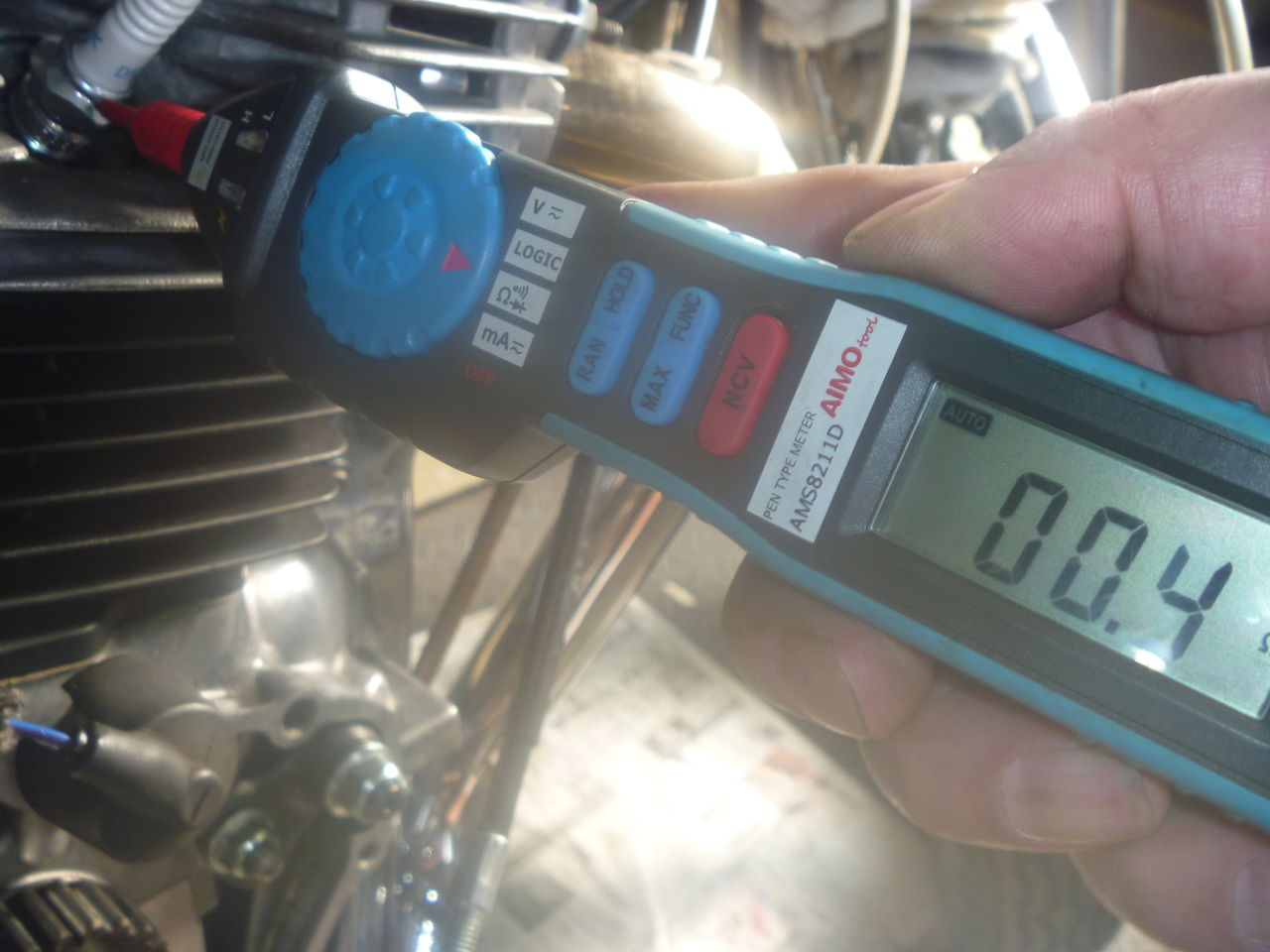

少しオーバーチャージ気味ですが発電はしています・・

メーカー廃盤品です→

　右サイドカバーでアース挟まれていたような…→

　

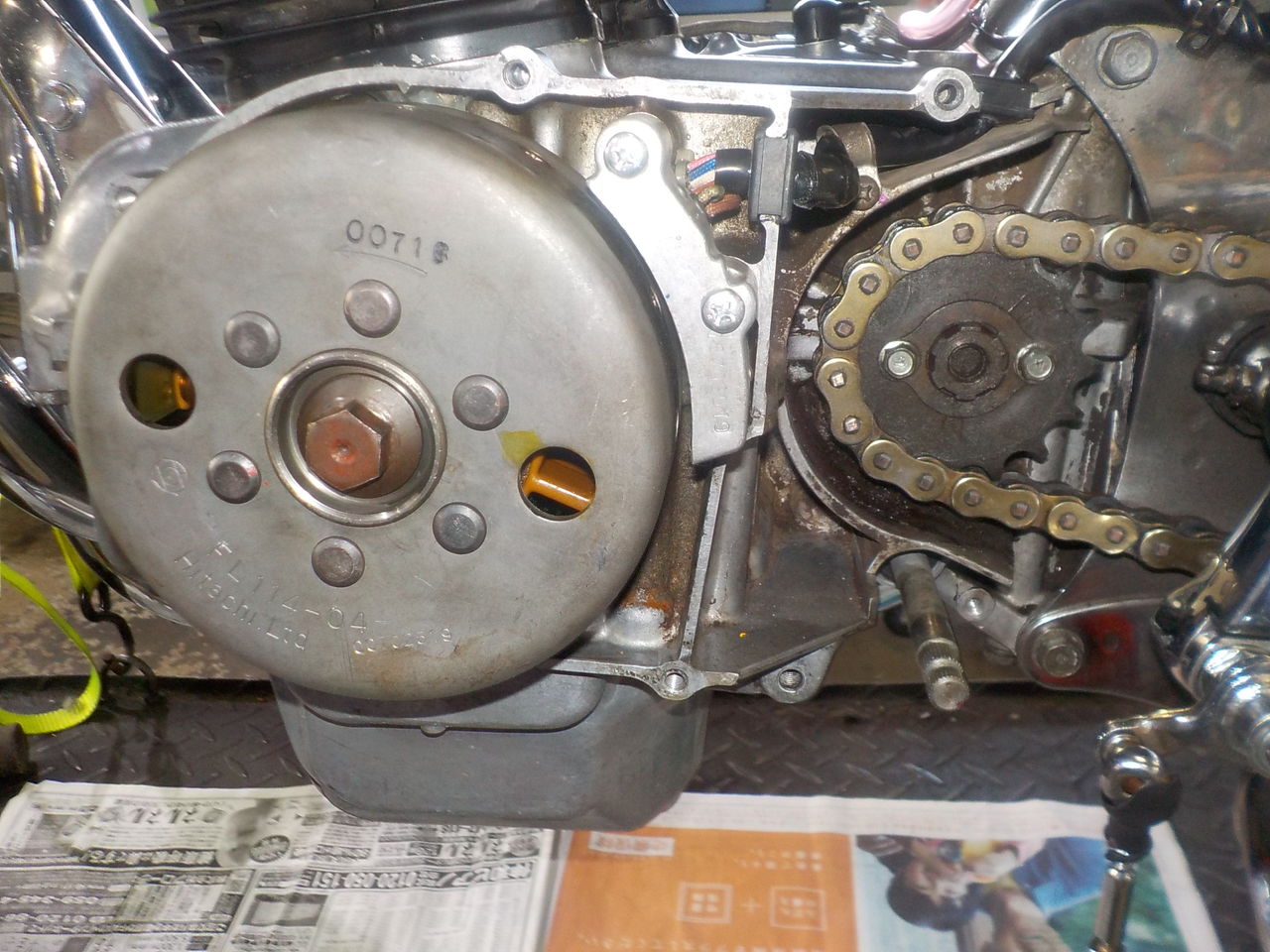

ステーター

　
ヒューズレスキット

　オリジナルのヒューズボックス配線は潰されていたようです・・
プラグ

　
バッテリー配線

　
　R,ウインカー配線アース追加ほか　

　
　ヘッドライトケース内配線点検

　接点復活

右スイッチﾌﾞﾛｯｸASSY　信頼の純正品です・・・
　

スロットルケーブル

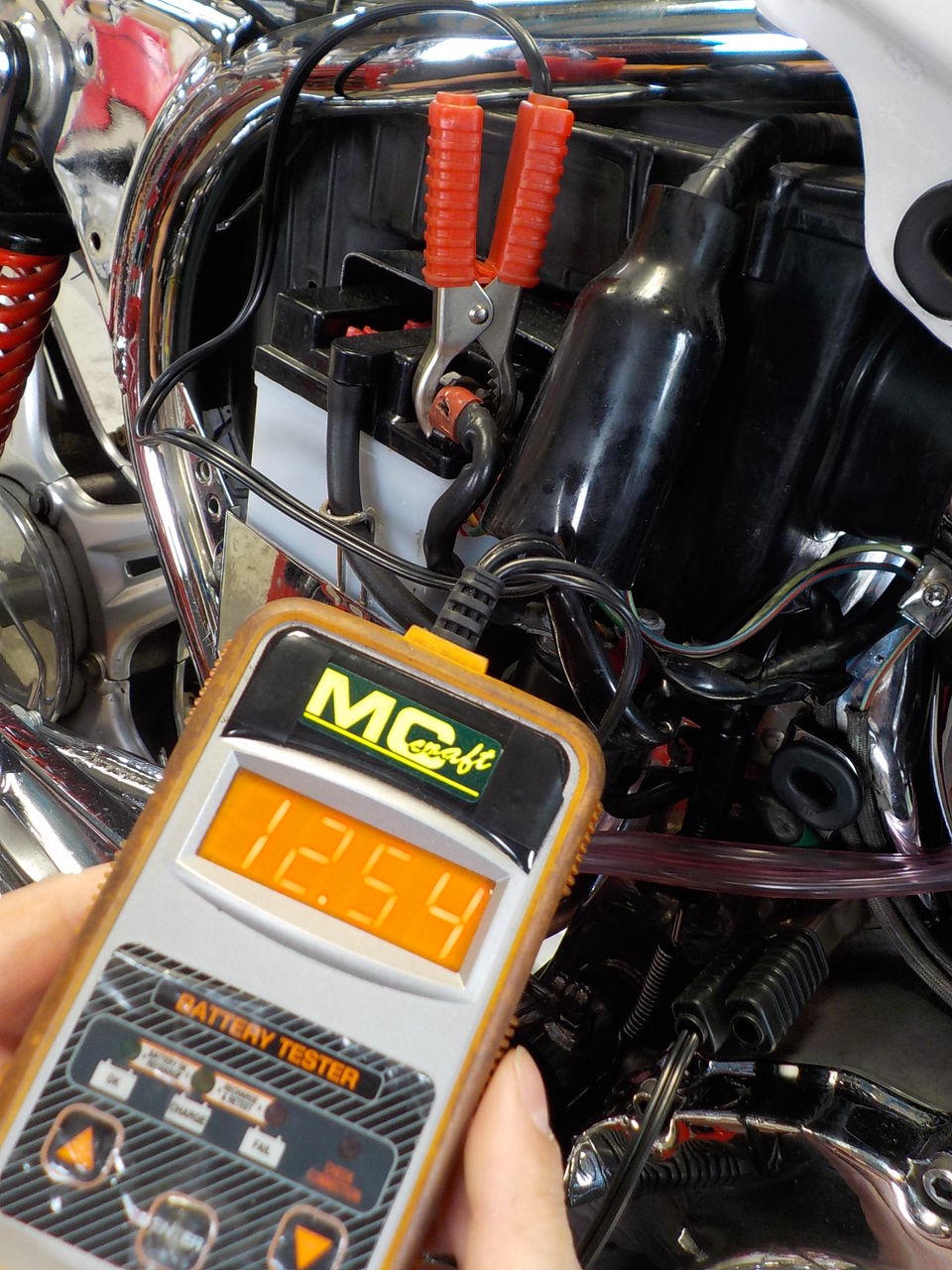

バッテリー

　
スターターリレー

　
劣化したｽﾀｰﾀｰﾘﾚｰは今回は接点の修正を行いました・・・

剥き出しだった+の配線、保護カバーを取付けましたが古くなり劣化しますと金属製社外サイドカバーではショートする可能性があり危険です。　見直し、お願いします！！
ホース取回し修正・・

オイルプレッシャースイッチ

　ワンオフで製作しました・・・

アースの追加

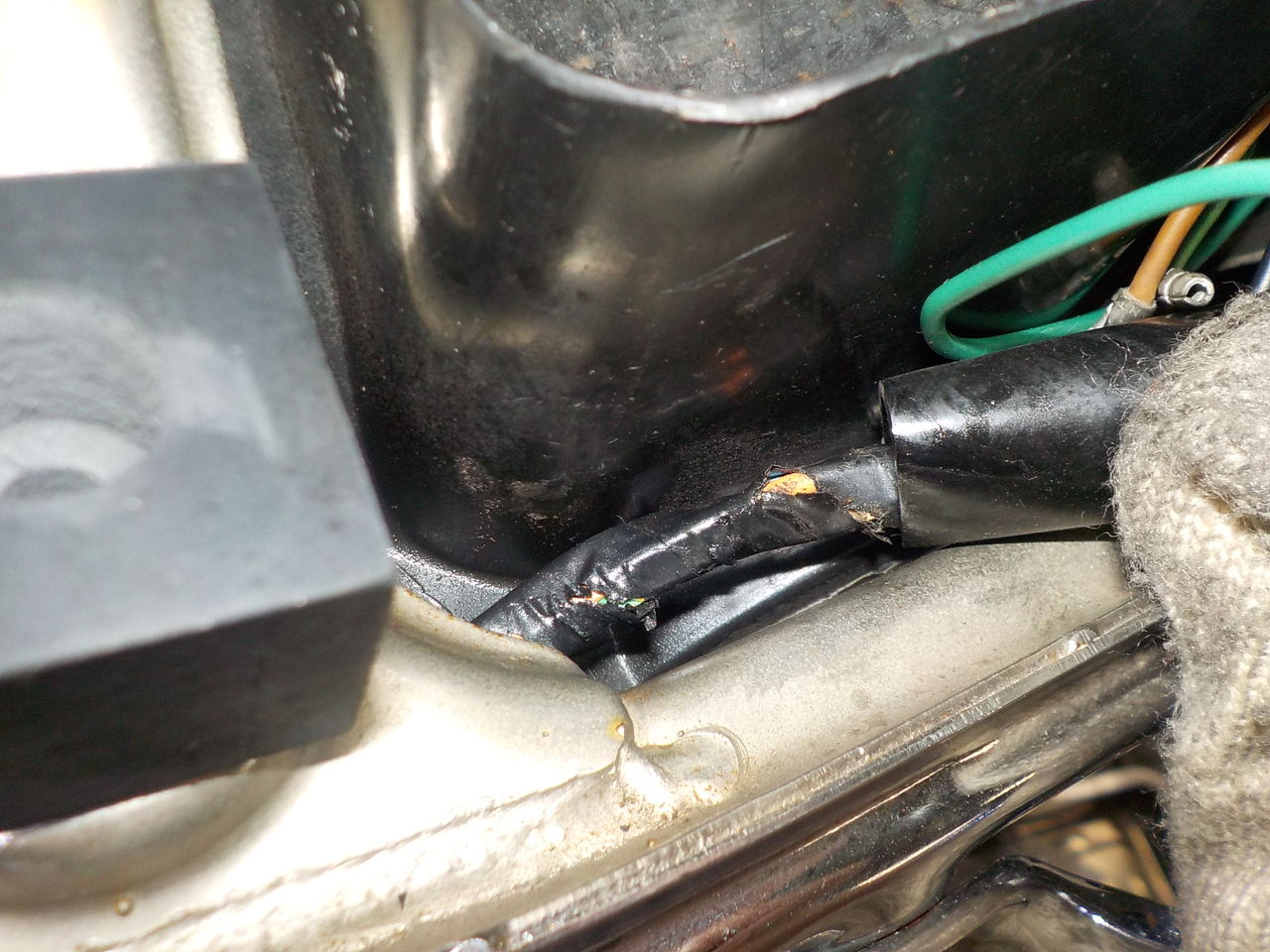

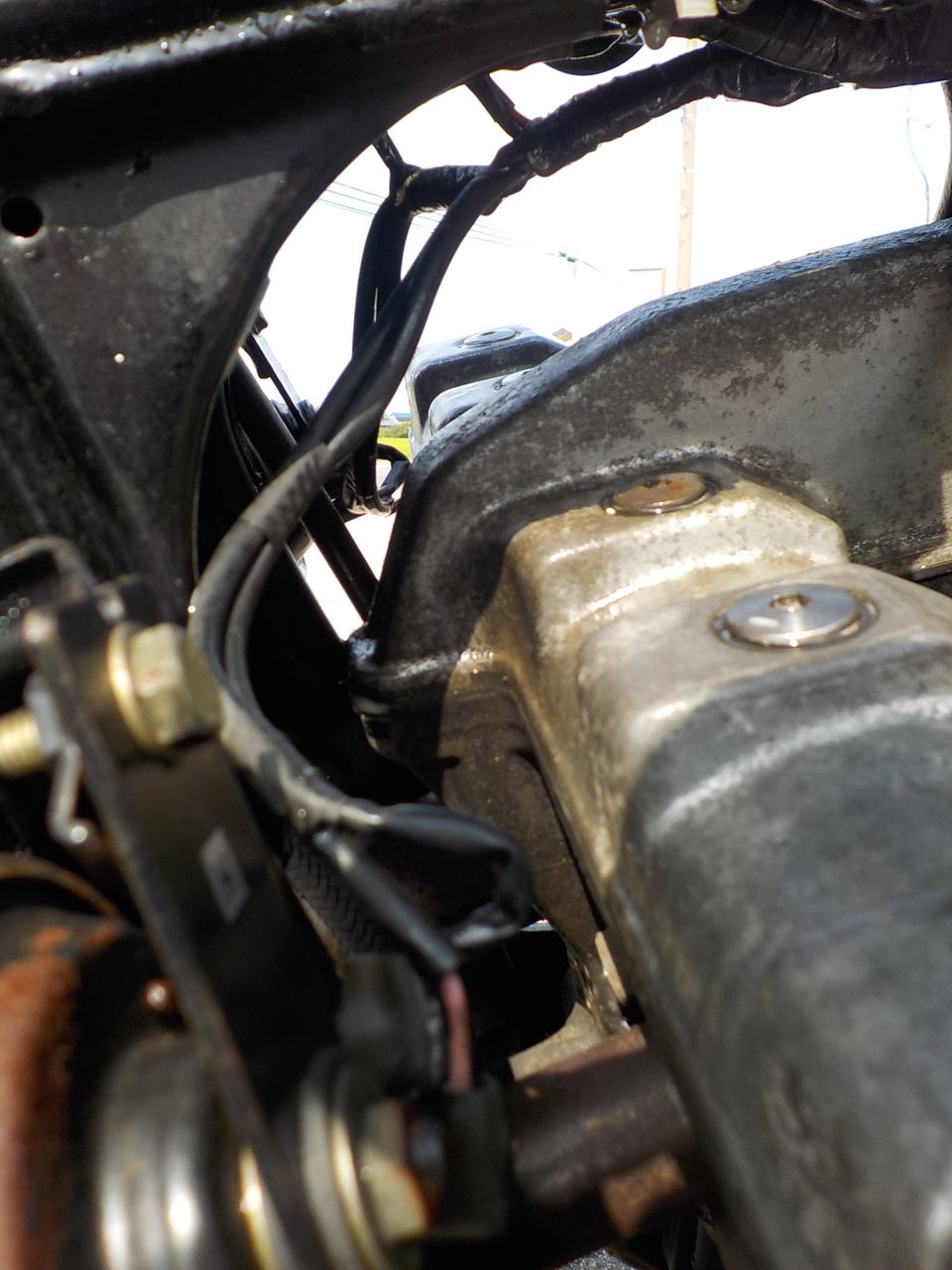

ハーネス取回し修正

増し締め

キャブ同調　

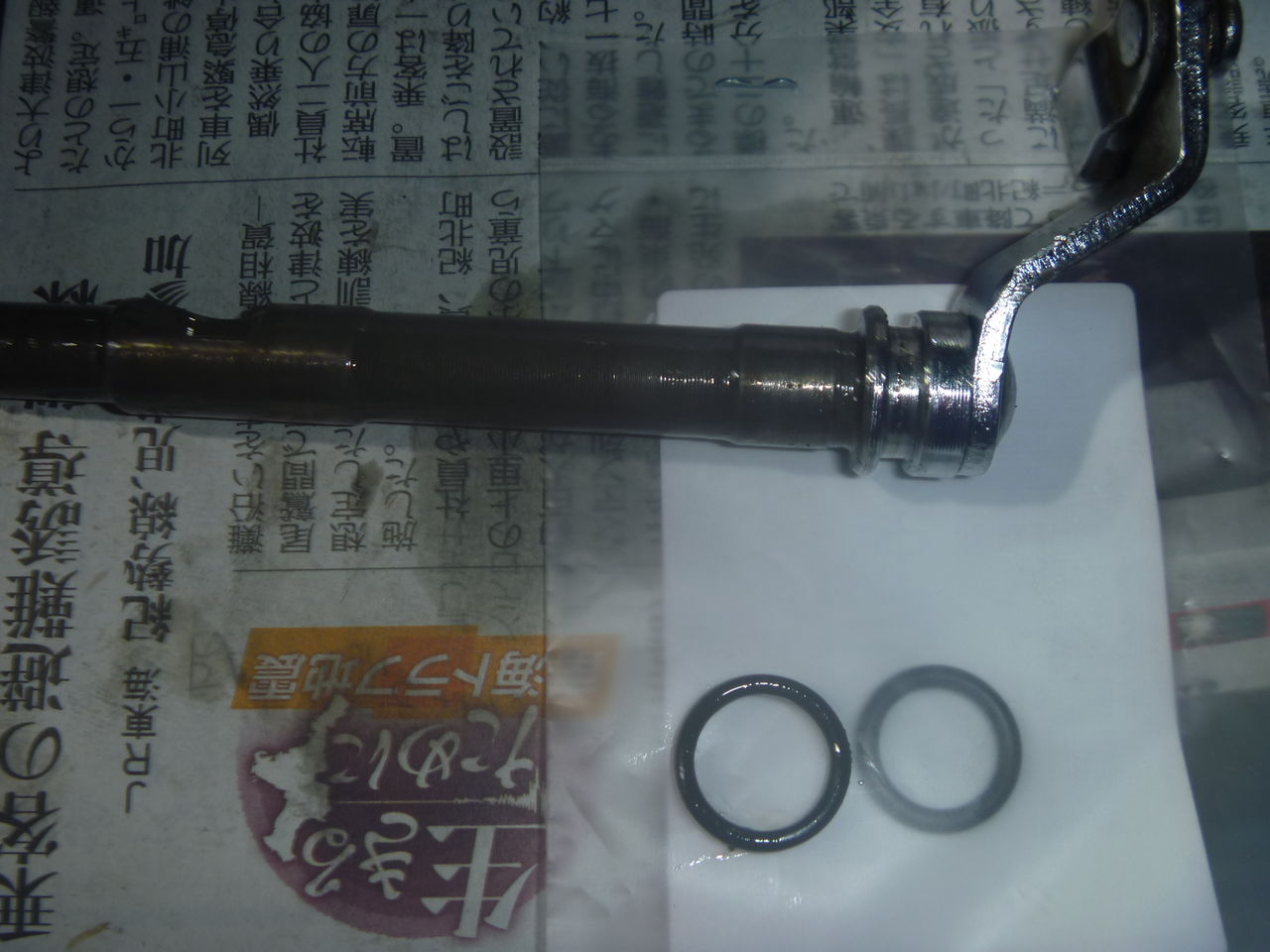

ｼｰﾘﾝｸﾞﾜｯｼｬｰも交換・・・

ガソリンタンク

長時間エンジンを始動し熱を入れて確認。
今の所、大丈夫そうです！！

左スイッチBOX　

　
　こちらは廃盤ですが海外のデットストックを探し出し、入荷しました。もちろん純正品です。

　
完成しました！！

※次回以降、下記、見直しお願いします。

　
ｸﾗｯﾁｹｰﾌﾞﾙｱｼﾞｬｽﾀｰ部、シフトリンケージ部ガタあり。

ｽﾃｰﾀｰ､ﾋﾟｯｸｱｯﾌﾟ､ｲｸﾞﾆｯｼｮﾝｺｲﾙ､ﾊｰﾈｽ､ｽﾀｰﾀｰﾘﾚｰ等、劣化、要交換です。　

　

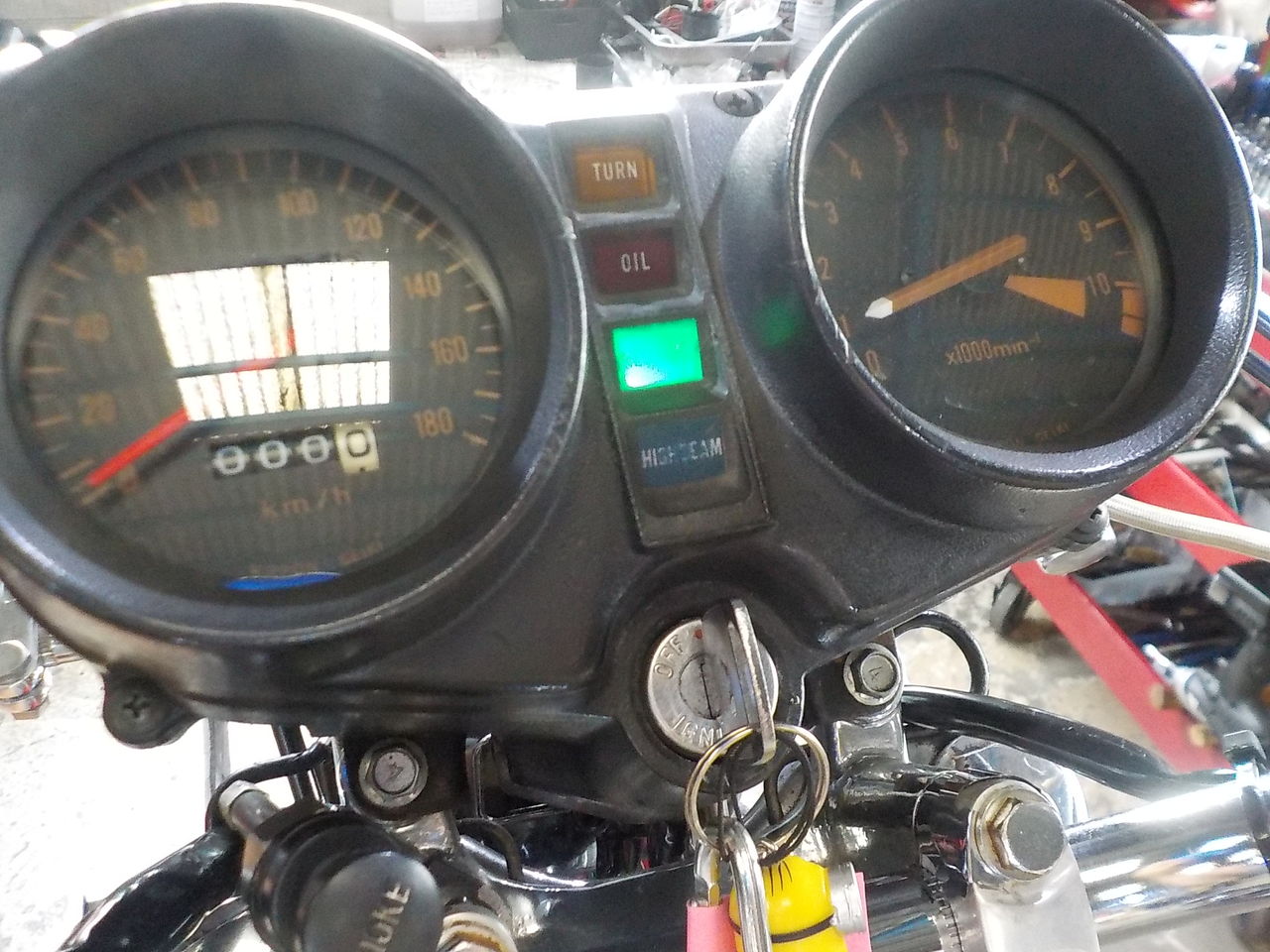

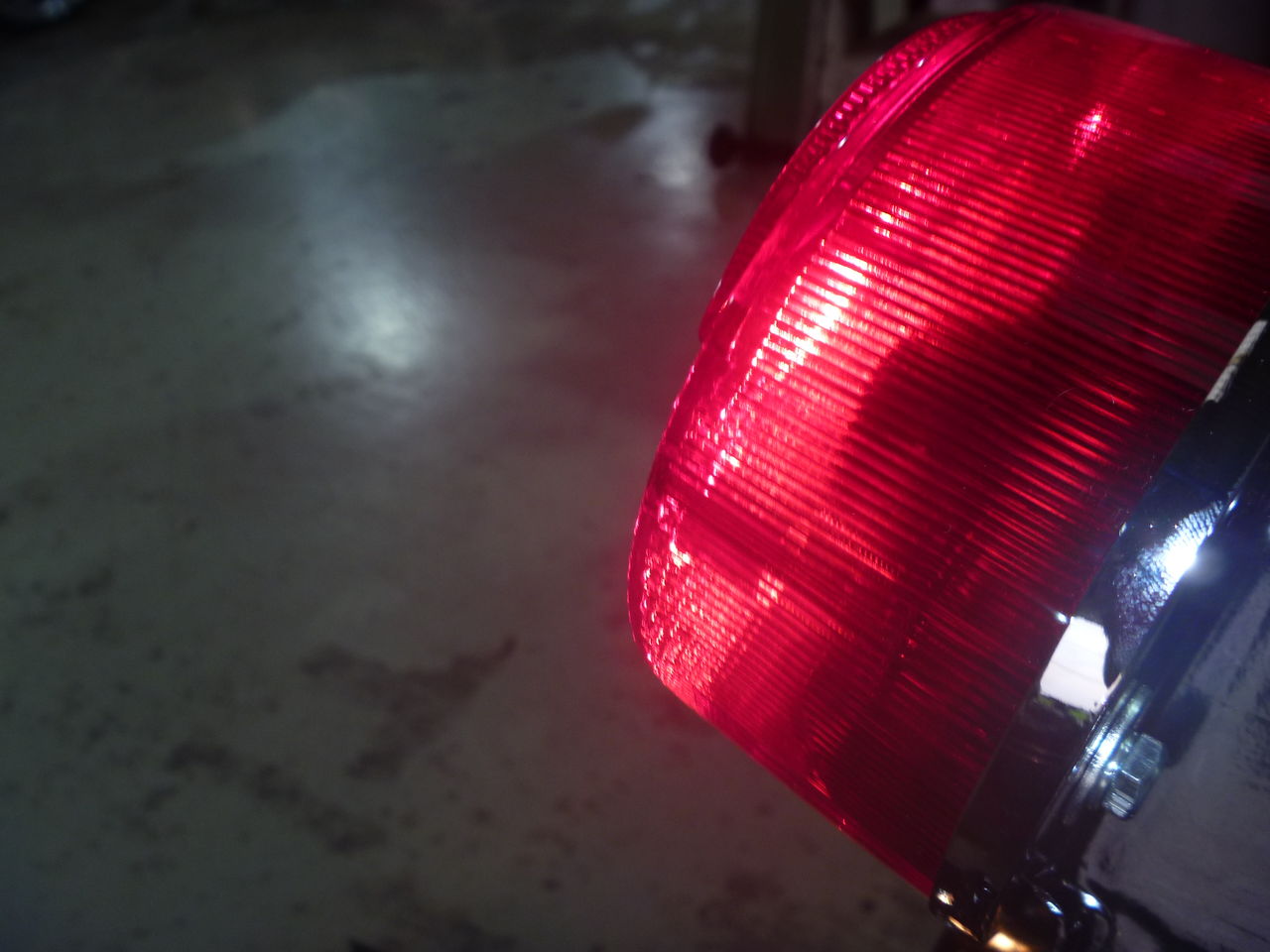

ﾎﾟｼﾞｼｮﾝﾗｲﾄはソケットが必要です（ハーネス側までは電源有り）

タグ：: #ホーク; #CB400N; #電装; #点検; #確認; #HONDA; #HAWK

mixiチェック

mccraft

2019年06月12日21:50

カテゴリ: HAWKⅡ Ⅲ 並列twin Dream senior export CB250 CB400 T N K; 点検、見積り

ホーク3 CB400N タペットカムチェーン調整 HONDA HAWK3

電装系の点検をしつつ、各部の定期的に必要な点検調整をあわせて整備を行っていきます。

　
キャブ同調　

*
ホークⅢの記事は下記のページごとに掲載しております。
*

・入庫から電装作業

http://blog.livedoor.jp/mccraft/archives/52042856.html

・オイル漏れ修正

http://blog.livedoor.jp/mccraft/archives/52043423.html

・タペット＆カムチェーン調整

http://blog.livedoor.jp/mccraft/archives/52043395.html

before 　
↓
after 　

カムチェーン調整

延びたｶﾑﾁｪｰﾝ、ｶﾞｲﾄﾞｲﾝｼｭﾚｰﾀｰ等の樹脂
ゴム部品の交換をお勧めします。

タグ：: #タペット; #カムチェーン; #調整; #ホーク; #CB400N; #HONDA; #HAWK

mixiチェック

mccraft

2019年06月12日19:58

カテゴリ: RG500 RG400 RGV250 ガンマ Γ RG RS250; 在庫パーツ＆入荷情報※発注含む

SUZUKI RG500 ガンマ純正部品　オーバーサイズピストンほか（HM31A）

RG500Γ、今後のためにご注文いただいたエンジンや電装の部品入荷してきました。

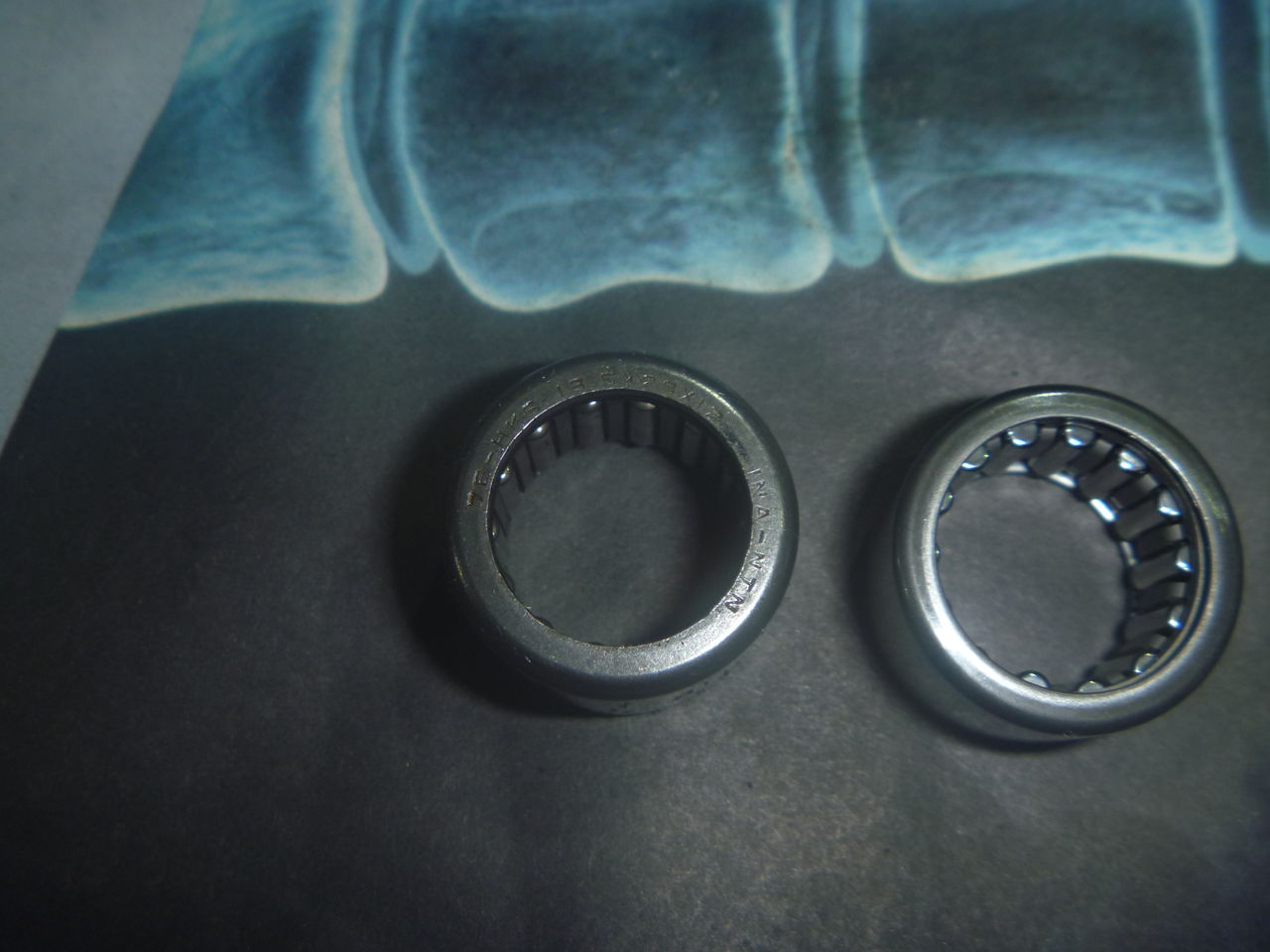

ピストンKITやコンロッドにベアリング、それにハーネスなどなど

これで数万Km走行後にオーバーホール出来ます。
絶好調な今、たくさん走行しても安心ですね。

一時期廃盤で、注文できなかったチョークケーブル(スターターケーブル)がありました！

タグ：: #SUZUKI; #RG500; #ガンマ; #純正部品; #オーバーサイズピストン; #HM31A

mixiチェック

mccraft

2019年06月08日15:50

カテゴリ: 50cc ｽｸｰﾀｰ + ﾋﾞｼﾞﾈｽﾊﾞｰﾃﾞｨｰﾒｲﾄ; 修理・整備、メンテ

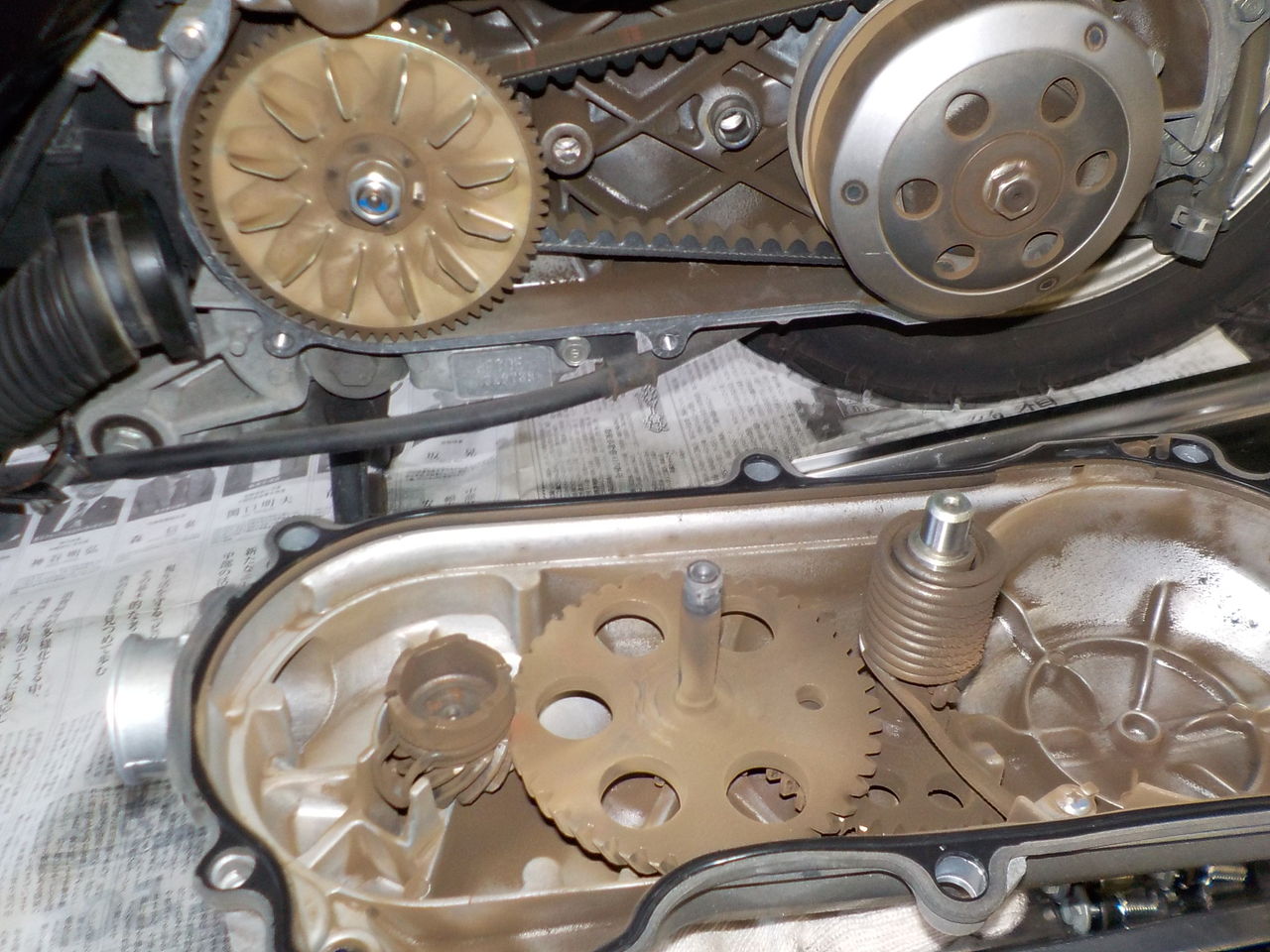

ディオFI 駆動系ギヤオイル交換 HONDA AF68

Dio FI、新車納車から4年、1万Kmです！ベルト+ウェイトローラー＆ギヤOIL交換です。

ベルトはかなり細くなっていました。

キックスターター周辺もグリスアップ！！

完成です！！

そろそろタイヤ交換時期です

タグ：: #ディオFI; #駆動系; #ギヤオイル; #交換; #HONDA; #AF68; #2015.2月; #納車

mixiチェック

mccraft

2019年06月05日20:16

カテゴリ: VFR RVF HONDA V4 NC30 NC35 RC24 RC45; 修理・整備、メンテ

RVF400 リヤブレーキディスク交換ハブグリスアップ　HONDA（NC35）　

RVF400、R,ブレーキディスク交換です。

ついでにグリスアップやブレーキ周りも見直します・・・

純正ディスクは廃盤ですが信頼のサンスター製が、今でも入手できます。

　MC28のNSR250Rにも取付け可能です。

まずはリア周りの洗浄から開始です！！

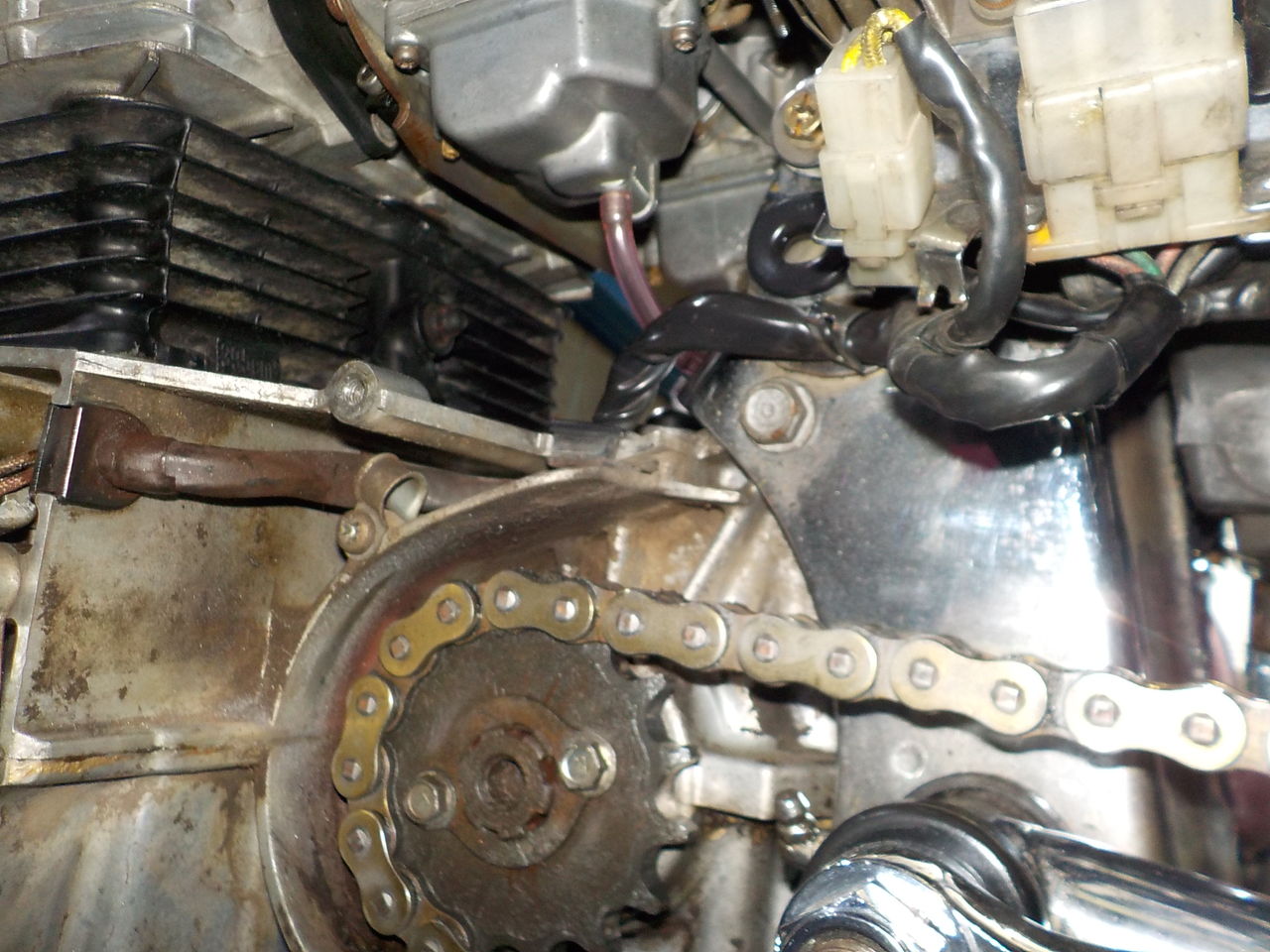

←チェーンにサビ出てます、
走行前の張り具合点検と特に雨天走行後の給油を忘れずに！！

リヤブレーキパッド交換、キャリパー清掃給油

アクスルシャフト

洗浄、ダスト除去

真ん中の溝部分に、構造上、泥、砂、小石等が溜まってしまいます・・

　
リヤブレーキディスク

　
チェーン調整給油
　

タグ：: #ハブ; #グリスアップ; #パッド; #キャリパー; #片持ち; #RVF400; #リヤ; #ブレーキディスク; #交換; #HONDA

mixiチェック

mccraft

2019年06月03日18:32

カテゴリ: 修理・整備、メンテ; ZEPHYR 400 kai Χ　750 1100

ゼファー1100 プラグコード＆キャップ交換 ’92 Kawasaki Zephyr(ZRT10A) ZR1100-A1　

ゼファー1100、プラグコード＆キャップ交換です。

　
キャップは純正、コードは劣化しずらいシリコンコードです！！　もちろんナンバリングも取付けます。

※キャブO/Hセッティングほかはコチラです※

↑セッティング同調前のエンジン始動です↑

　
プラグも点検、スレッドにはグリスを塗布して取付けます・・・

↓セッティング＆同調後のエンジン始動です↓

タグ：: #プラグコード; #キャップ; #ナンバリング; #ゼファー; #ZR1100; #A1; #Zephyr; #ゼファー1100; #Kawasaki; #交換

mixiチェック

mccraft

2019年06月02日23:00

カテゴリ: 修理・整備、メンテ; ZEPHYR 400 kai Χ　750 1100

ゼファー1100 キャブセッティング同調 '92 Kawasaki Zephyr(ZRT10A) ZR1100-A1　

ゼファー1100、キャブオーバーホール及びセッティング、同調、インシュレーター等のゴム類も交換します。

完成です。　吹けあがりも格段に良くなりました！！

※プラグコード＆キャップ交換はコチラです※

↑セッティング同調前のエンジン始動です↑

　
クリーナーボックスの割れは、今回、修理コースで行きます・・

　　⇒

　
キャブはOH後メイン、スロージェット、ニードルを交換しながら煮詰めて行きます・・

　硬化してしまったホースも交換です。
ケーブル他のﾙﾌﾞﾘも行い操作性をよくします・・・

　
同調、パイロットスクリューを調整して煮詰めていきます・・・

ターミナル等の増し締め、接点復活剤の塗布をしチャージングの確認もしておきました。　充電系、異常ありません！！

　
燃料フィルターには細かい錆で汚れてましたので交換しました。

　リンク部のルブリ、ハンドル周りの増し締めもしておきました・・

※次回以降、見直しが必要なのは下記の部位です。

　
フュエルタンク錆取コーティング、ラバー交換

エアクリボックス割れあり、今回は修正しておきました。
後期型のボックス上部の蓋をつける事で極低速が更に改善されます。
エンジン周りではバルブクリアランス、カムチェーン、ガイド等の劣化具合を
確認したほうが良さそうです。　

　
カプラーや劣化したハーネス等の交換。
足回りもそろそろ整備をした方が良さそうです。　　　

↓セッティング＆同調後のエンジン始動です↓

完成です。　吹けあがりも格段に良くなりました！！

タグ：: #ZR1100; #A1; #ゼファー; #同調; #ZRT10A; #1992; #オーバーホール; #インシュレーター; #Kawasaki; #Zephyr

mixiチェック

mccraft

2019年06月02日20:57

カテゴリ: DAX（ST50）アメリカン; カスタム＆チューニング､ワンオフ製作

アメリカンDAX　電装 12V 可　大容量　バッテリーへ　HONDA（ST50）

DAX88、電装明るく！します。
　　　

　　

　　
※･･･
作業中です･･･※
　

タグ：: #アメリカンDAX; #電装; #12V; #大容量; #バッテリー; #HONDA; #ST50

mixiチェック

mccraft

2019年06月02日19:03

カテゴリ: 修理・整備、メンテ; 水冷YAMAHA genesis FZ YZF-R1 V-max XSR

YZF-R1 転倒修理　２次カバー取付け　YAMAHA 2018/RN49

雨の日にサーキット走行で転倒とのこと。　今後に備え２次カバーなども取付けます！！

完成しました！！

　

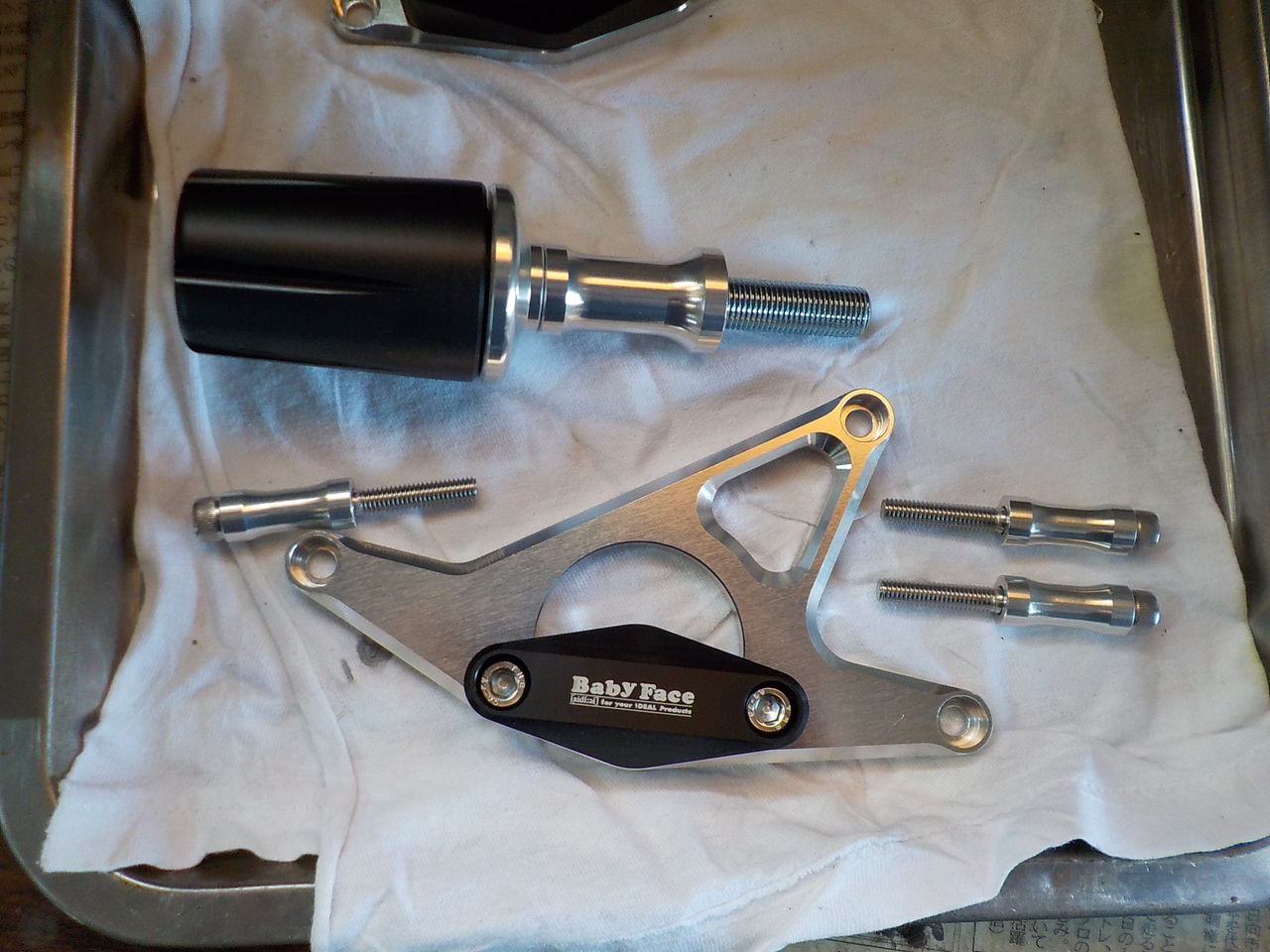

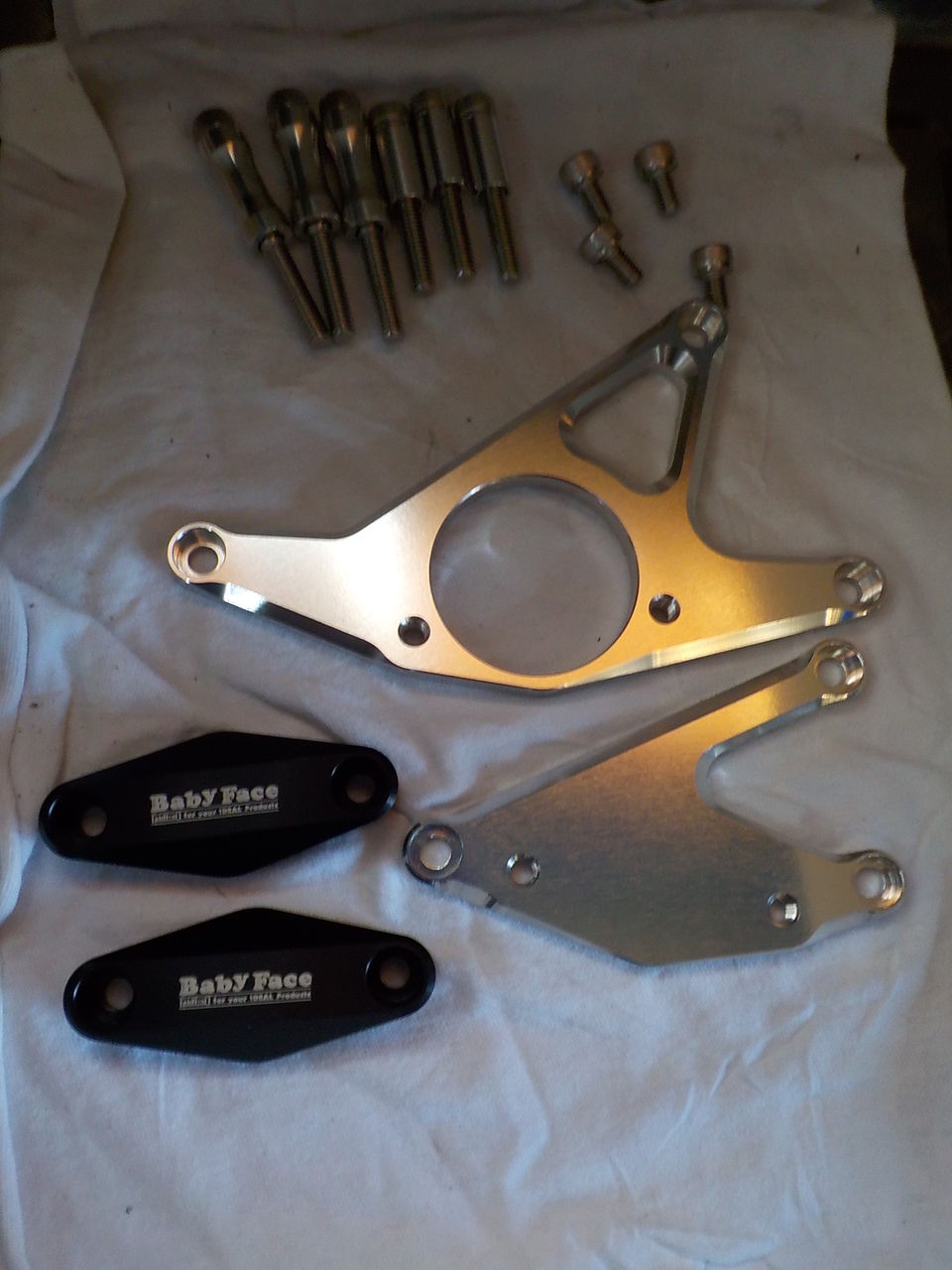

エンジンガードを取付け、万一、次に転倒した際にはダメージを最小限に抑えます・・・

バルブタイミングを確認後、ヘッドカバーを取付け、複雑なインジェクター周りを・・
　オイルパンの洗浄を終えてエンジン始動！！・・・
　

曲がってしまったガイドを交換するにはカムシャフトの脱着も必要です。　最近のSSは電子制御が複雑になり
本題に入るまでが大変です。　コネクター類はバラバラでまるでイタ車です。　ヤマハらしくない整備性の悪さです。
　せめて集合コネクターにするなど日本人エンジニアならではの気配りを・・　今後に期待したいです・・・
